台湾Chroma推出新品:62000D双向可程控直流电源供应器

2020-05-23 来源:台湾Chroma 阅读量 :
Chroma 62000D系列双向可程控直流电源供应器兼具电源及负载特性,双象限操作,可允许待测物的能量馈入此电源,适用于新能源之储能系统测试...

Chroma 62000D系列双向可程控直流电源供应器兼具电源及负载特性,双象限操作,可允许待测物的能量馈入此电源,适用于新能源之储能系统测试,如光伏/储能混合式逆变器、电池储能变流器(PCS)等测试于模拟储能电池之充电与放电转换。62000D也适用新能源车应用之双向车载充电器(BOBC)、双向直流转换器、DC-AC马达驱动器等电源管理系统,藉以取代电池达到双向的电源转换模拟测试。




62060D-100  选型表:



62060D-100 : 双向可程控直流电源供应器 100V/180A/6kW

62120D-100 : 双向可程控直流电源供应器 100V/360A/12kW

62180D-100 : 双向可程控直流电源供应器 100V/540A/18kW

62060D-600 : 双向可程控直流电源供应器 600V/40A/6kW

62120D-600 : 双向可程控直流电源供应器 600V/80A/12kW

62180D-600 : 双向可程控直流电源供应器 600V/120A/18kW

62120D-1200 : 双向可程控直流电源供应器 1200V/40A/12kW

62180D-1200 : 双向可程控直流电源供应器 1200V/40A/18kW

62180D-1800 : 双向可程控直流电源供应器 1800V/40A/18kW


 电动车及储能微网之电源转换测试应用



新能源PV / EV / Fuel Cell / Battery兴起已成为取代传统能源(煤、石油等)之市场趋势,然而大量的电动车运行及储能电池并网需求将促使分布式储能微电网更加快速商业化,伴随着电力转换装置将朝双向设计,高效率、高压转换及高功率密度方向结合电池应用趋势发展快速,因此促使电池仿真器(双向电源)测试设备需求。

undefined

 二合一双向直流电源含能源回馈式负载



62000D系列为双向拓朴电源架构设计,提供两象限为正电压/正电流及正电压/负电流操作范围,可做为直流电源输出,亦可做为直流负载拉载电流操作,并且将吸收的能量回馈至电网,转换效率高达93%,此二合一双向直流电源兼具能源回馈式负载,可操作于定电压、定电流、定功率工作模式,相较于传统电源及负载,具有体积小、节省能源损耗并散热、测试简便等优势。



undefined

随着电动汽车的普及,因此OBC车载充电器朝V2G (Vehicle to Grid)、V2L (Vehicle to Load)及V2H (Vehicle to Home)通过双向充放电与电网进行运行管理。62000D系列双向直流电源亦提供纯电子负载模式,有定电压(CV)/定电流(CC)/定功率(CP)模式,提供于车载充电器研发及测试时,模拟电池充电行为,仅需一台62000D即可满足双向充电器的充电及放电测试,取代传统方式需要一台直流电源搭配一台电子负载两种设备。



undefined

▲双向车载充电器之测试配置

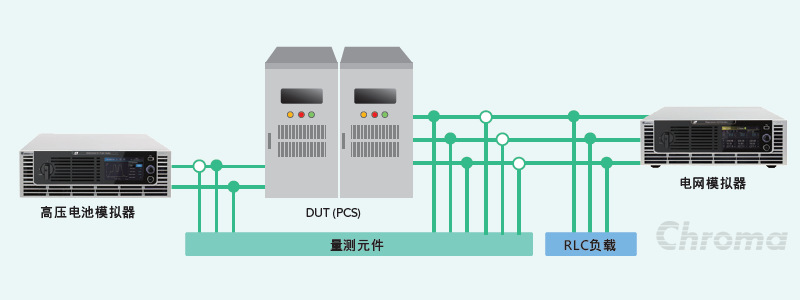

1800V高压双向电源于储能变流器测试



储能变流器(PCS)为连接于电池系统与电网之间可实现电能双向转换的装置,其直流端电池电压范围从450V~1500V高压趋势发展,此装置具有充放电功能、有功功率控制、无功功率调节和并离网切换。使用者常困扰如何准备实际高压电池测试此PCS于充放电转态(规格一般<100ms)性能,且无法快速可重复性、控制性、安全性使用研发验证及生产,62000D具有高压62180D-1800(1800V/40A/18kW)机种可并联达180kW/1800V/400A,以取代真实电池模拟为一台电源或一台能源回馈负载进行此充放电转态性能于连续电流不中断。

undefined

高速瞬时响应 < 1.5ms



62000D双向直流电源能允许电流于源与载之两象限间连续的无缝转换,并不会改变输出特性或造成损坏,适用于许多双向DC-DC/DC-AC对电池充放电测试时,所需快速的充放电转换时间。针对此电流方向转变的瞬时响应能力,62000D拥有高速瞬时响应时间小于1.5ms(-90% to +90%)即能稳定电压输出。



undefined

当测试马达驱动器于行车路况之加速及煞车行为时,在电池系统与动力系统之间的转换,即会有电力能量的供应及回充。62000D双象限的高速瞬时响应特性即能模拟电池,依实际马达之动力需求转换,供应稳定电压,并允许剎车时电流的回灌。



undefined

▲汽车启停系统马达驱动器测试应用

电池仿真功能



62000D系列双向电源设计可搭配电池仿真软件 (Battery Simulator SoftPanel) 成为一电池仿真器,具有可仿真操作于不同电池电量(SOC)条件或加载特定的电池特性V-I曲线,进行评估测试待测物 (电力转换装置) 做充电或放电的电池模拟使用,适用于车载充电器、储能装置或马达驱动器等产品测试。

62000d_battery_simulator_softp

新能源汽车法规测试LV123/LV148



因应全球节约能源之趋势以及降低碳排放的走向,各车厂也纷纷发表未来世代新能源汽车的技术发展及标准规范,定义各种类型的电动车辆测试,其中LV123所标定之车内高压系统之部件测试,以及LV148所标定之48V电池电压系统之部件测试。62000D双向直流电源具有高速CV动态响应斜率可控制最高达180V/ms,此可应用于许多汽车法规之电器特性测试,搭配Chroma Softpanel软件,用户更可一键操作输出测试。

62000D-sc-7

安全保护机制



62000D双向直流电源具能源回收功能,可将回灌能量并入电网,内部设计输入电压及频率异常侦测,电源设备会侦测到异常后主动关闭输出级以确保并网安全使用。62000D具备的保护机制有过电压保护(OVP)、过电流保护(OCP)、过功率保护(OPP)、过温度保护(OTP)、风扇失效(FanFail)、交流输入异常(AC Fault)等。其中交流输入异常保护包括过电压保护(OVP)、低电压保护(UVP)、三相不平衡(Unbalance)、市电频率异常(Freq. Error)、过电流保护(OCP)等。

 62000D-sc-8

4倍超宽范围输出



62000D双向直流电源提供宽广的4倍操作范围。型号62180D-600的输出规格为18kW/600V/120A可于不同的组合中灵活操作如图所示。相较竞争者直流电源的输出范围为3倍,62000D于低电压时提供较大的电流。这表示低电压/高电流及高电压/低电流两者的待测物可使用此单台直流电源供应器测试涵盖更广,于一般的ATE系统及实验桌使用时可取代多台直流电源供应器以节省成本与空间。

62000D-sc-9

于大功率10kW~180kW电力转换装置(如PCS, ESS, Charger, Inverter等)测试应用需求,使用者常需考虑具体积小、重量轻、设备利用率、可弹性拆装组合为多套电源系统做弹性调度及系统故障维护时间所影响研发及生产等议题,62000D双向直流电源具有主/从控制模式可并联2~10台,使并联操作模式快速简易方便于研发实验室、验证单位及生产线使用。在此模式中,主机将设定数值下载数据到从属单机,此编程非常简单且使用者操作方式相同于单机模式,并联系统采用数字式均流设计具高稳定性及抗噪声干扰。



通讯接口



62000D双向直流电源支持多种通讯接口,用户可透过标准的USB、LAN及选配GPIB接口进行PC链接控制,另外具有汽车产业常使用的CAN接口,符合CAN2.0 A&B规范11-bit/29-bit,可高速10ms读取V/I/P参数。



便捷直观的用户触控接口



62000d_touchpanel


62000D双向直流电源具有新一代人机控制接口,搭配直观触控屏幕并设计友善的用户接口,用户可轻松的以类似操作智能手机行为习惯来操作仪器,透过触控屏幕内icon可完成所有电压/电流的设定及量测、Program Sequence控制设定并预览输出波形等,具智能及便捷的用户接口。
