简要介绍
包含4个产品型号，三通道独立每通道输出电压范围为0~32V或0~6V，输出电流为0~5A或0~3A。2U高，半机架宽，体积小巧，外型美观，上架便捷。
性能特点
三通道输出隔离，独立可控

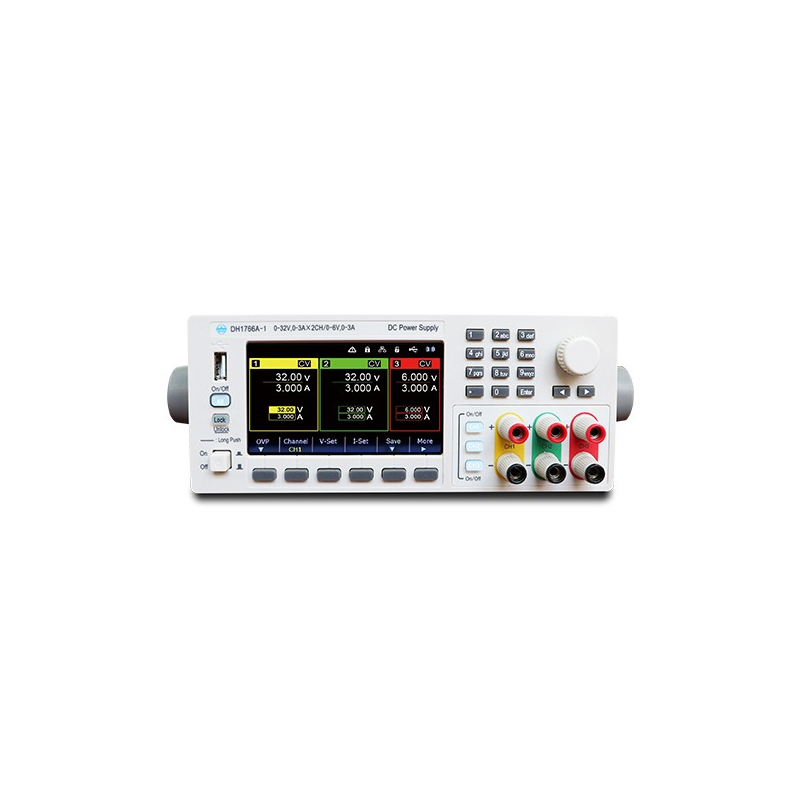

4.3英寸LCD显示屏，可同时显示三路电压电流预置值和回读值
高精度及高分辨率，可达0.1mV/0.1mA
低纹波噪声，纹波有效值低于250uV，峰峰值低于3mV
超快速的动态响应，响应时间小于50uS
图形化显示界面，可实时显示输出波形动态
支持List序列编辑
可编程硬件过压、过流、过温保护

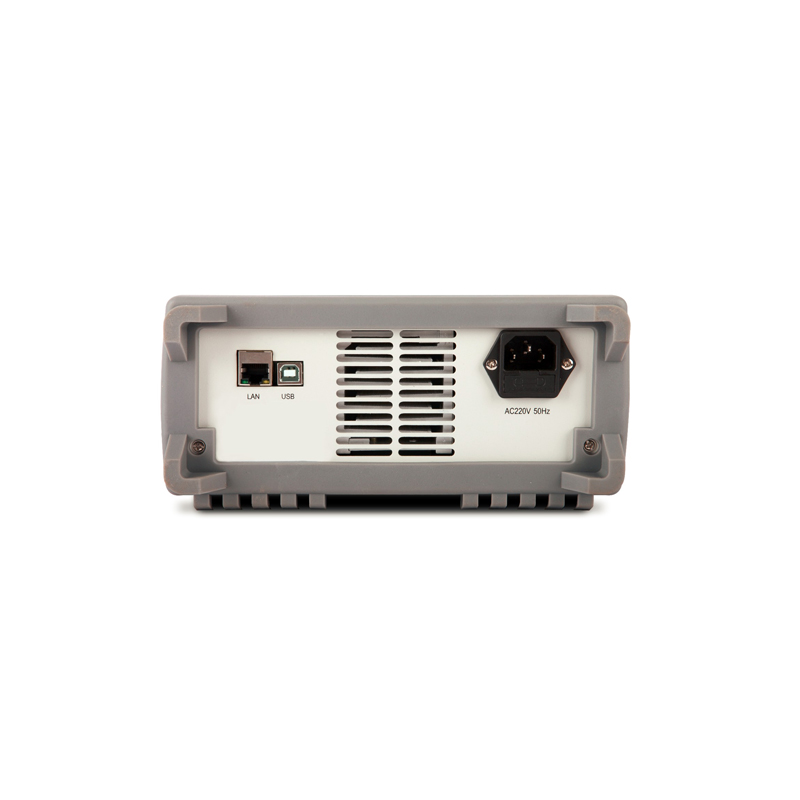

标配USB和LAN接口，HOST USB接口

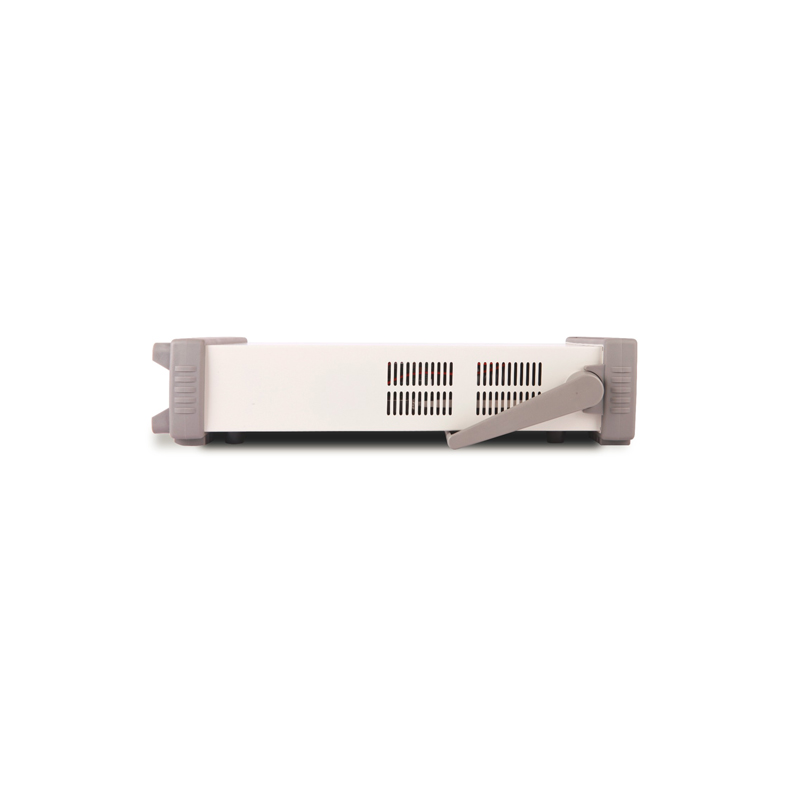

全角度摇架设计；2U高半机架小体积
功能特点
提供高精度的输出
DH1766系列直流电源可提供优异的输出精度及置信度，在特定应用场合可替代电压表、电流表和基础供电电源的组合，一台电源完成全部测试；并且拥有超低的纹波噪声，纹波有效值低于1mV，峰峰值小于6mV。
快速的瞬态响应
DH1766系列直流电源具有超快的瞬态响应，响应时间小于50uS，可为动态负载提供稳定的输出电压。当负载快速变化引起输出跌落或过冲时，DH1766系列电源可快速恢复到稳定状态，满足动态负载的正常测试。
LIST序列功能
DH1766系列支持LIST序列功能，可在本地自定义编辑10组电压电流序列，并且可通过前面板的HOST USB接口导入序列文件。
主从串并联跟踪功能
DH1766系列提供CH1\CH2串并联功能，扩展电源的输出范围，满足对不同V/I量程的需求。开启此功能后，无需外部串并接线即可实现1、2通道串并联输出。
技术参数
型号 | DH1766-1 | DH1766-2 |
1 | 2 | 3 | 1 | 2 | 3 |
功率输出 | 210w | 338w |
额定直滤输出
(0℃至 40C) | 0-32V | 0-32V | 0-6V | 0-32V | 0-32V | 0-6V |
0-3A | 0~3A | 0-3A | 0--5A | 0-5A | 0-3A |
串联模式电压 | 64V | 不适用 | 64V | 不适用 |
并联模式电流 | 6 | 不适用 | 10A | 不适用 |
负载调整率±（输出的%+偏置） |
电压 | <0.01%. 3mV | < 0.01%. 3 mV |
电流 | <0.01%+ 3mA | <0.02% + 3mA | <0.01% + 3 mA | <0.02% +3mA |
|
| 电源调整率±（输出的%+偏置） |
|
电压 | <0.01%+ 1 mV | <0.01% .3mV | <0.01% + 1 mV | <0.01% + 3mV |
电流 | <0.01%+ 1mA | <0.02%+ 3mA | <0.01% +3mA | <0.01%+3 mA |
输出波纹和噪声（20Hz至20MHz) |
电压 | 1mVrms/5 mVpp | <1mVrms/10 mVpp | 1 mVrms/5 mVpp | 1mVrms/10 mVpp |
电流 | <3mArms | <3mArms | <3mArms | <3mArms |
12个月内的精度（25℃ ±5℃）编程精度±（输出的%+偏置） |
电压 | <0.01%+10 mV | <0.03%+ 10 mV | <0.01%+ 10mV | <0.03% + 10mV |
电流 | < 0.05% +20mA | <0.06% +50mA | <0.05%.20 mA | <0.05% + 50 mA |
回读精度±〔输出的%+偏置） |
电压 | <0.02%+10mV | <0.03%+10mV | <0.01%+10mV | <0.03%+10 mv |
电流 | <0.1% + 20mA | <0.1%+50 mA | <0.1%+20mA | <0.1% +50 mA |
编程分解率 |
电压 | 0.7mv | 5mv | 0.7 mv | 5 mv |
电流 | 0.1 mA | 1 mA | 0.2mA | 1 mA |
回读分解率 |
电压 | 0.7 mv | 5 mv | 0.7 mv | 5mV |
电流 | 0.1mA | 1 mA | 0.2mA | 1 rmA |
编程（仪表显示值） |
电压 | 0.1mv | 1 mv | 0.1 mv | 1mv |
电流 | 0.1mA | 1mA | 0.1mA | 1 mA |
回读（仪表显示值） |
电压 | 0.1mv | 1 mv | 0.1 mv | t mv |
电滇 | 0.1 mA | 1 mA | 0.1mA | 1 mA |
过压保护（OVP）±（输出的%+偏置） |
编程精度 | 0.20%+0.5v | 不适用 | 0.20%+0.5v | 不适用 |
激活时间(发生过压保护或过流保护后，输出开始回落的平均时间) |
过压保护（OVp ) | <10ms | 不适用 | < 10 ms | 不适用 |
命令处理时间 |
< 100 ms |
| 进入总购置1%的向上1向下编程稳定时问 |
向上满载 | 50 rms | 21 ms | 50 ms | 21ms |
向上空载 | 20 ms | 20 ms | 20 ms | 20 ms |
向下满载 | 45ms | 13 ms | 45ias | 13 ms |
向下空载 | 400 ms | 200 ms | 400 ms | 200 ms |
型号 | DH1766-3 | DH1766A-1 |
1 2 3 | 1 2 |
功率输出 | 378w | 210w |
额定直流输出(0℃至40℃） | 0~60v | 0-60v | 0~6v | 0-32v | 0-32v | 0~6v |
0-34 | 0--3A | 0-3A | 0-34 | 0-3A | 0--3A |
丰联橘式电压 | 120v | 不适用 | 64v | 不适用 |
并联横式电流 | 6A | 不适用 | 6A | 不适用 |
负载调整率±(输出的%+偏置) |
电压 | <0.01% +3 mv | <0.01%+ 3mv |
电流 | <0.01%+6mA | <0.02%+3mA | <0.01%. 3mA | < 0.02%+3mA |
电源调整率±（输出的%+偏置） |
电压 | < 0.01%+ 1rmv | <0.01%. 3mv | <0.01% . 1mv | <0.01%. 3 mwv |
电瀛 | <0.01%+ 3mA | <0.02% + 3rmA | <0.01%. 1mA | <0.02%+ 3mA |
输出纹波和噪声（20Hz至200MHz） |
电压 | <1mVrms/10 mVpp | <1mVrms/10 mVpp | <1mVrms/10 mVpp | <1mVrms/10 mVpp |
|
