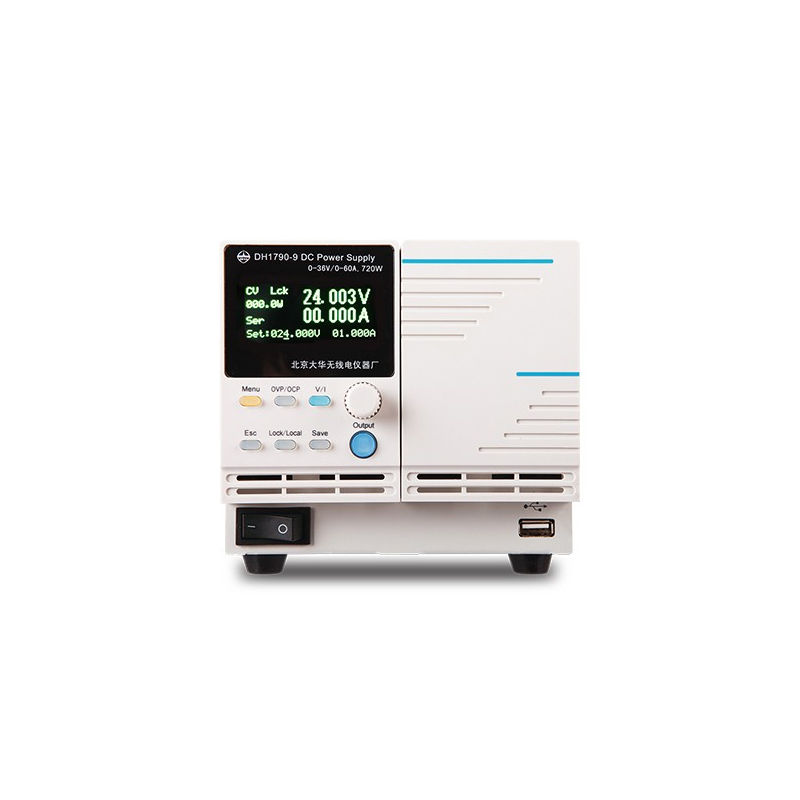

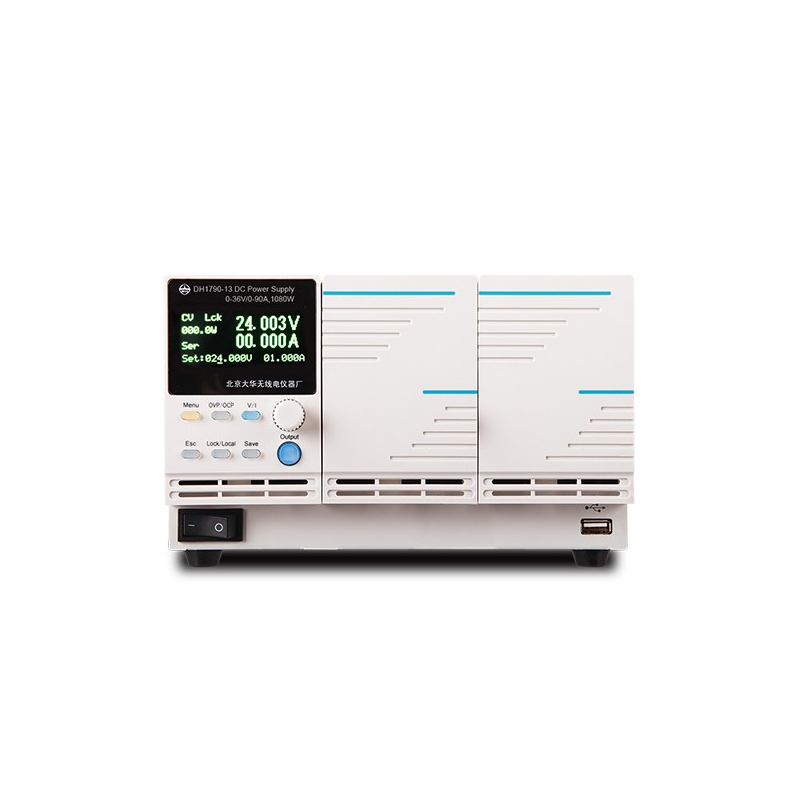

北京大华 小型可编程直流电源 DH1790系列

品牌名称：北京大华

产品型号：DH1790系列

获取报价 加入询盘
产品规格
产品介绍
DH1790 系列是一款宽量程可编程直流电 源，体积小、重量轻，电压电流覆盖范围宽， 该系列提供12款型号，功率覆盖 180W、 360W、720W、1080W；具有高分辨率、 高精度、低纹波、低噪声、可编程、稳定性高等特点。具有恒压恒流两种模式输出，同时具备过压、过温、过功率等保护功能。该产品可以灵活串并联组合；可快速保存当前设置参数，便于下次使用时快速调用，标配 RS232、LAN、模拟接口。
资料下载
索取PDF产品资料
渠道商
深圳市乐买宜电子有限公司
地址：广东省.深圳市      获取报价
产品详情

简要介绍

DH1790 系列是一款宽量程可编程直流电 源，体积小、重量轻，电压电流覆盖范围宽， 该系列提供12款型号，功率覆盖 180W、 360W、720W、1080W；具有高分辨率、 高精度、低纹波、低噪声、可编程、稳定性高等特点。具有恒压恒流两种模式输出，同时具备过压、过温、过功率等保护功能。该产品可以灵活串并联组合；可快速保存当前设置参数，便于下次使用时快速调用，标配 RS232、LAN、模拟接口。



产品特点

宽范围的输出

在恒定输出功率模式下，电压电流量程自动切换，在一台电源上实现多种电压和电流的组合输出。

对比传统的矩形输出范围，DH1790系列电源提供了更宽的电压电流输出范围，极大的提高了电源的利用率。



主从串并联使用

DH1790系列直流电源可提供主从串并联功能，支持两台同型号串联、四台同型号并联使用，输出总功率最高可达4KW以上。通过本地设置主从机，可轻松将多台电源组合成“一台”大功率电源使用，随您所需，灵活搭配。



自定义斜率

DH1790系列支持自定义设置电压/电流的上升/下降斜率，此功能在特殊应用场合可有效避免浪涌电流，降低浪涌电流对被测负载的危害。



性能特点

自动量程输出，拥有更宽的输出电压电流范围

高精度及分辨率可达1mV/1mV

低纹波噪声，最小仅7mV

2.4”高亮度OLED显示屏

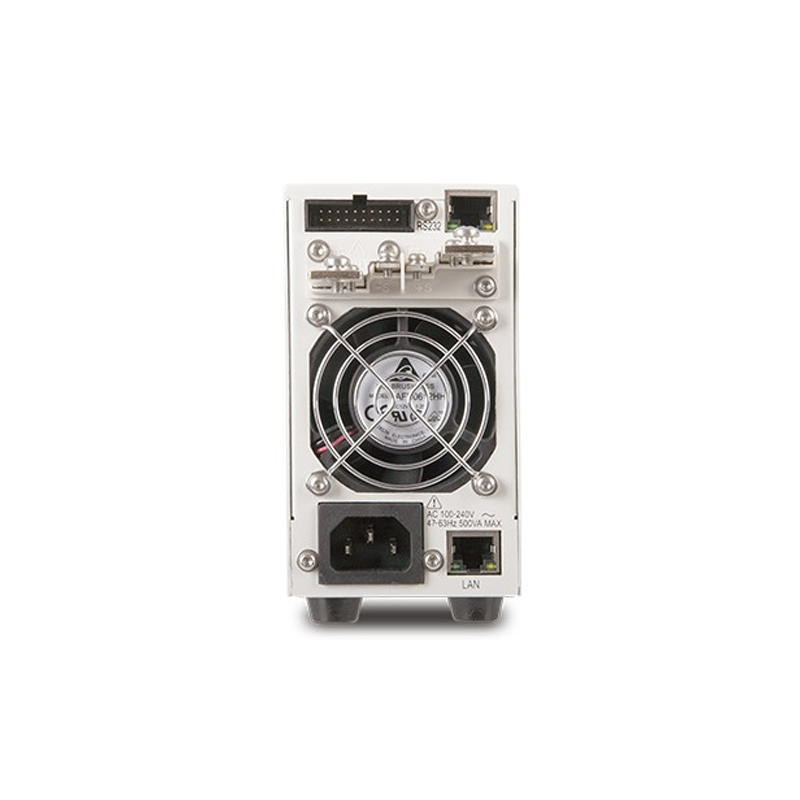

标配RS232、LAN、模拟接口

硬件过压、过流、过温保护

支持远端电压补偿，远距离使用时，也能提供高精度的输出

支持串联/并联，方便扩展功率

体积最小仅1/6机架宽，既适合桌面使用又可上架搭建测试系统

CV/CC模式自动切换，无须手动设置

通过扩展机框，可任意组合成多通道输出



技术参数

型号

DH1790-1

DH1790-2

DH1790-3

DH1790-5

DH1790-6

DH1790-7

输入特性

输入功率

≤240W

≤231W

≤225W

≤480W

≤462W

≤450W

浪涌电流

<15A

<15A

<15A

<25A

<25A

<25A

效率

≥0.75

≥0.78

≥0.80

≥0.75

≥0.78

≥0.80

功率因数

≥   0.95

≥0.95

≥0.95

≥0.98

≥0.98

≥0.98

输出

输出功率(Wr)

180w

180w

180w

360W

360w

360w

输出电压(0-V)

36

80

160

36

80

160

输出电流(0~A)

15

7.5

3.75

30

15

7.5

恒压特性

电源调节率①(mv)

18

43

83

18

43

83

负载调节率②(mv)

20

45

85

20

45

85

纹波与噪声③(mVrms)

7

7

12

7

7

12

设定值精度(mV)

0.1%+10

0.1%+10

0.1%+100

0.1%+10

0.1%+10

0.1%+100

设定值分辨率(mV)

1

2

3

1

2

3

回读值精度(mV)

0.1%+10

0.1%+10

0.1%+100

0.1%+10

0.1%+10

0.1%+100

回读值分辨率(mV)

1

2

3

1

2

3

恒流特性

电源调节率①(A)

41

18.5

12.2

41

18.5

12.2

负载调节率②(mA)

41

18.5

12.2

41

18.5

12.2

纹波与噪声③(mArms)

72

27

15

72

27

15

设定值精度(mA)

0.1%+30

0.1%+10

0.1%+5

0.1%+30

0.1%+10

0.1%+5

设定值分辨率(mA)

1

1

1

1


1

回读值精度(A)

0.1%+30

0.1%+10

0.1%+5

0.1%+30

0.1%+10

0.1%+5

回读值分辨率(mA)

1

1

1

1



工作温度及湿度

0 ~ 40℃   5% ~ 80%RH，无结露

储存温度及湿度

-20~   70℃5% ~80%RH，无结露

交流输入电压

85-265VAC;47   ~ 63Hz

接口

RS232、LAN、模拟接口

电源尺寸(W×DxH) mm

70.5×352×124(不包含把手)

电源重量（kg )

≤3



型号

DH1790-9

DH1790-10

DH1790-11

DH1790-13

DH1790-14

DH1790-15

输入特性

输入功率

≤960w

≤924W

≤900w

≤1440w

≤1385w

≤1350w

浪涌电流

<50A

<50A

<   50A

<75A

<75A

<75A

效率

≥0.75

≥0.78

≥0.8

≥0.75

≥0.78

≥0.80

功率因数

≥0.98

≥0.98

≥0.98

≥0.98

≥   0.98

≥0.98

输出

输出功率(W)

720w

720w

720w

1080w

1080w

108ow

输出电压(O~V)

36

80

160

36

80

160

输出电流(O~A)

60

30

15

9o

45

22.5

恒压特性

电源调节率①(mv)

18

43

83

18

43

83

负载调节率2(mv)

20

45

85

20

45

85

纹波与噪声③(mVrms)

11

11

15
