简要介绍
输出电压范围从0~40V到0~600V,单机功率1~3KW，可自定义编程，采用标准1U/2U机箱，便于上架使用。
产品特点
宽范围的自动量程输出
在恒定输出功率限制下，电压电流量程自动切换，可实现在小电流时输出大电压，在小电压时输出大电流，提供了更宽的输出范围，一台电源即可实现多种电压电流的组合，极大地提高了电源的利用率。

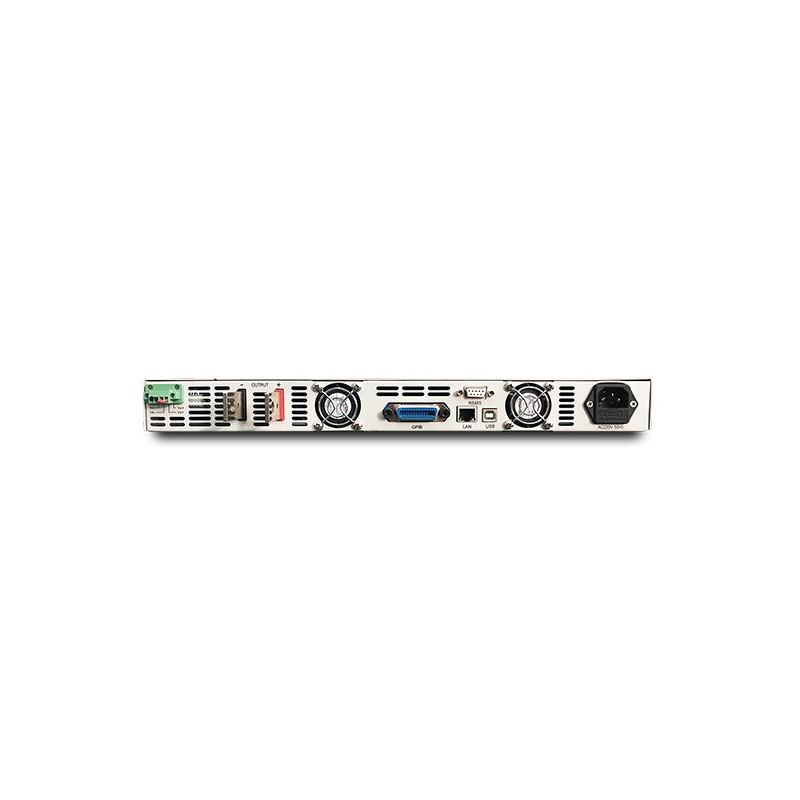

丰富的I/O接口
DH1798系列电源标配LAN，USB，RS485（或RS232）接口，选配GPIB、支持标准的SPCI指令集，让您在系统测试使用时更加方便灵活。
多重保护功能，安全可靠
内置硬件过压保护，反应速度更快，过压值可自定义设置，当电源输出电压高于设定的保护值时，迅速将电源输出切断，使您能更加放心的使用。同时具有过流、过温保护等功能，完美的保护您的负载。
支持远端感测，电压补偿
DH1798系列配有远端补偿端子接口，可直接连接负载，补偿连接线较长时产生的部分压降，确保负载能够获得精准的电压值。
性能特点
恒功率，拥有更宽的输出电压电流范围；
高精度及分辨率可达1mV/1mV；
低纹波噪声最小仅30mVp-p；
高亮度OLED显示屏，视角范围大，显示分辨率高；
CV/CC模式自动切换，无需手动设置；
内置硬件过压保护电路，具有过压、过流、过热等保护功能。
标配LAN，USB，RS485或RS232接口，选配GPIB接口；
支持远端电压补偿，远距离使用时，也能提供高精度的输出；

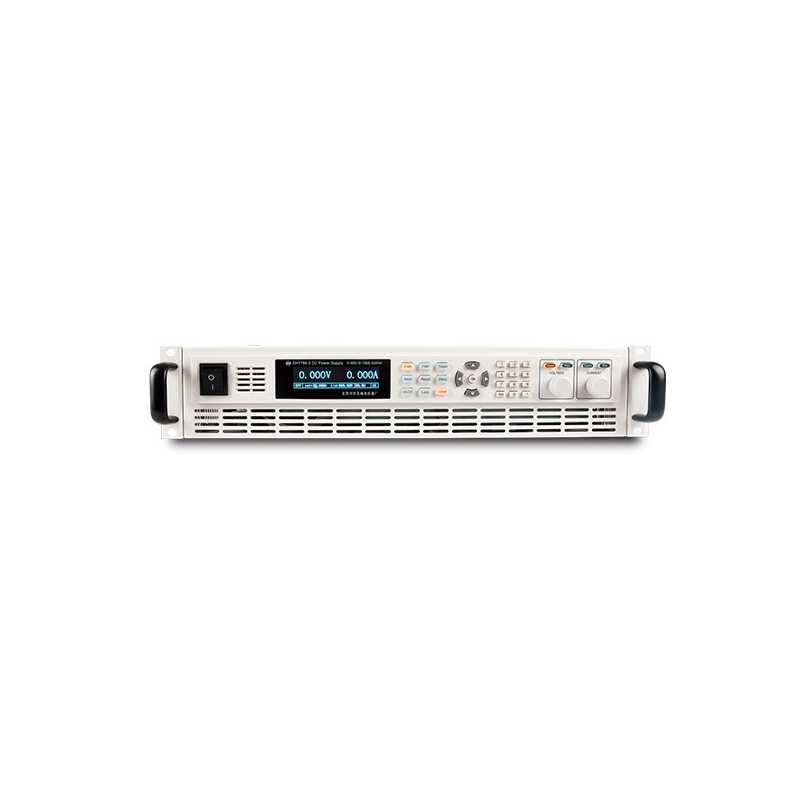

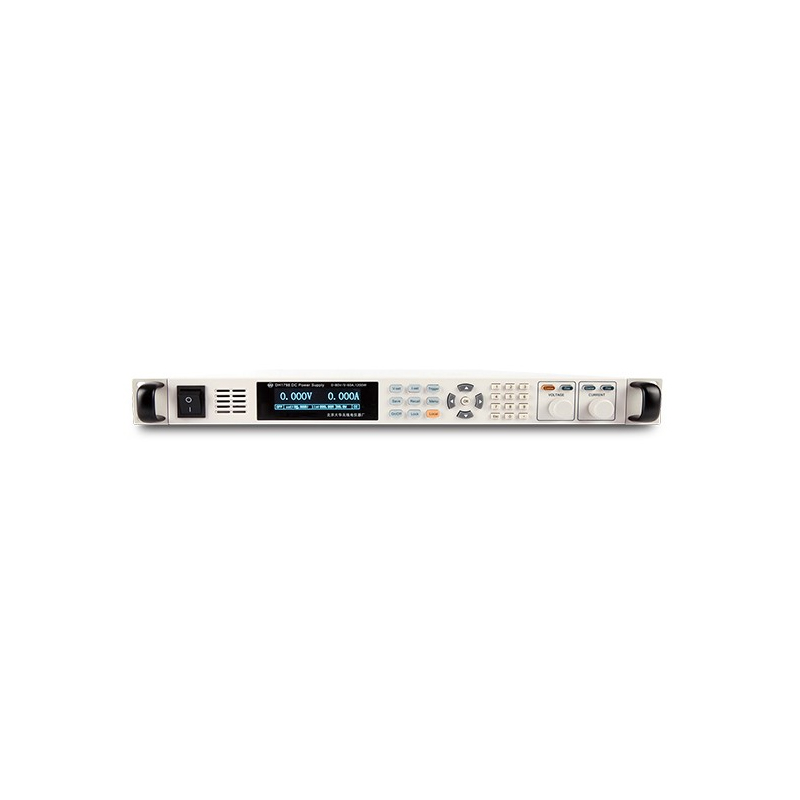

高功率密度，1U/2U标准机架尺寸；
DH1798全系列产品均可定制为双极型电源，适用于电机、汽车雨刷器、玻璃升降器等老化测试。
技术参数
型号 | DH1798B-1 | DH1798B-2 | DH1798-1 | DH1798-2 |
输出 | 输出功率(W | 800 | 800 | 1200 | 1200 |
输出电压(0-V) | 80 | 150 | 80 | 150 |
输出电流(0~A) | 60 | 30 | 60 | 30 |
恒压特性 | 源效应【1 】(mv） | 0.02%+2 | 0.02%+20 | 0.02%+2 | 0.02%+20 |
负载效应(mV) | 0.01%+10 | 0.05%+30 | 0.01%+10 | 0.05%+30 |
纹波与噪声单位:mV(rms) | 5 | 10 | 5 | 10 |
纹波与噪声【2】单位:mV(p-p) | 30 | 60 | 30 | 60 |
设定值精度【3】(mv) | 0.02%+30 | 0.05%+30 | 0.02%+30 | 0.05%+30 |
设定值分辨率（mV） | 1 | 1 | 1 | 1 |
回读值精度(mV) | 0.02%+30 | 0.05%+30 | 0.02%+30 | 0.05%+30 |
回读值分辨率(mV) | 1 | 1 | 1 | 1 |
恒流特性 | 源效应【1】(mv） | 0.02%+2 | 0.02%+10 | 0.02%+2 | 0.02%+10 |
负载效应(A) | 0.1%+10 | 0.1%+30 | 0.1%+10 | 0.1%+30 |
纹波与噪声单位:mA(rms) | 40 | 4o | 40 | 40 |
设定值精度【3】(mA) | 0.1%+60 | 0.2%+30 | 0.1%+60 | 0.2%+30 |
设定值分辨率(A) | 1 | 1 | 1 | 1 |
回读值精度(mA) | 0.1%+60 | 0.2%+30 | 0.1%+60 | 0.2%+30 |
回读值分辨率(mA) |
| 1 |
|
|
工作温度及湿度范围 | 0 - 50℃，5%-90%RH |
储存温度及湿度范围 | -20- 85℃，5%~95%RH |
通讯 | GPIB(选配)、uSB、LAN、RS485（或 RS232) |
输入电源 | 85 ~ 265VAC;47 - 63Hz |
外形尺寸(H*W*D mm ) | 44×482×465.5（不含把手） |
重量(Kg) | 9Kg |
型号 | DH1798-3 | DH1798-4 | DH1798-5 | DH1798-6 | DH1798-7 |
输出 | 输出功率(W | 2400 | 2400 | 2400 | 2400 | 2400 |
输出电压(0-V) | 40 | 80 | 160 | 320 | 600 |
输出电流(0-A) | 180 | 120 | 60 | 30 | 15 |
恒压
特性 | 源效应【1】(mv) | 0.02%+20 | 0.02%+20 | 0.02%+20 | 0.02%+20 | 0.02%+20 |
负载效应(mV) | 0.05%+30 | 0.05%+30 | 0.05%+60 | 0.05%+120 | 0.05%+150 |
纹波与噪声单位:mVrms | 10 | 15 | 20 | 35 | 60 |
纹波与噪声【2】单位:mVp-p | 40 | 80 | 80 | 100 | 300 |
设定值精度【3】(mv) | 0.05%+30 | 0.05%+30 | 0.05%+30 | 0.05%+160 | 0.05%+300 |
设定值分辨率(mV) | 1 | 2 | 3 | 5 | 10 |
回读值精度(mV) | 0.05%+30 | 0.05%+30 | 0.05%+30 | 0.05%+160 | 0.05%+300 |
读值分辨率(mV | 1 | 1 | 1 | 1 | 1 |
恒流
特性 | 源效应【1】(mA) | 0.02%+10 | 0.02%+10 | 0.02%+10 | 0.05%+10 | 0.05%+10 |
负载效应(mA) | 0.2%+3 | 0.2%.30 | 0.2%+15 | 0.2%+30 | 0.2%+60 |
纹波与噪声单位:mA(rms) | 180 | 120 | 60 | 30 | 15 |
设定值精度【3】(mA) | 0.2%+180 | 0.2%+120 | 0.2%+60 | 0.2%+30 | 0.2%+30 |
设定值分辨率(A) | 3 | 2 | 1 | 1 | 1 |
回读值精度(A) | 0.2%+180 | 0.2%+120 | 0.2%+60 | 0.2%+30 | 0.2%+30 |
读值分辨率(mA) |
|
|
|
|
|
工作温度及湿度范围 | 0 - 50℃，5%~90% RH |
储存温度及湿度范围 | -20 - 85℃，5%~95% RH |
通讯 | GPIB(选配).uS8.LAN.RS485(或RS232) |
输入电源 | 85 ~ 265VAC:47 ~ 63Hz |
外形尺寸（H*W*D mm ) | 88×482.5×56A5(不含把手） |
重量(Kg) | 18Kg |
