简要介绍
可编程直流稳压稳流电源单机输出电压范围从0~6V到0~600V,输出电流范围从0~2.6A到0~180A，包含12种型号，输出功率均为1500W,均采用标准1U机箱，便于上架使用，为客户节省空间。
性能特点
全系列提供24款机型可选，功率覆盖1500W和750W，电压电流最高600V180A
高精度及分辨率可达1mV/1mV；
低纹波噪声最小仅40mVp-p；
高亮度OLED显示屏，视角范围大，显示分辨率高；
支持LIST序列编程；
标配LAN、USB、模拟接口（选配GPIB），方便您系统连接;
支持两台串联四台并联，方便扩展功率，串并联使用时，与单台具有相同的动态特性;
内置可调硬件过压保护电路，响应速度更快，更加安全可靠;
抗干扰能力强，电磁兼容性好;
支持远端电压补偿，远距离使用时，也能提供高精度的输出;
1U超薄体积；
B系列可任意两款型号组合成单台双通道电源;
产品特点

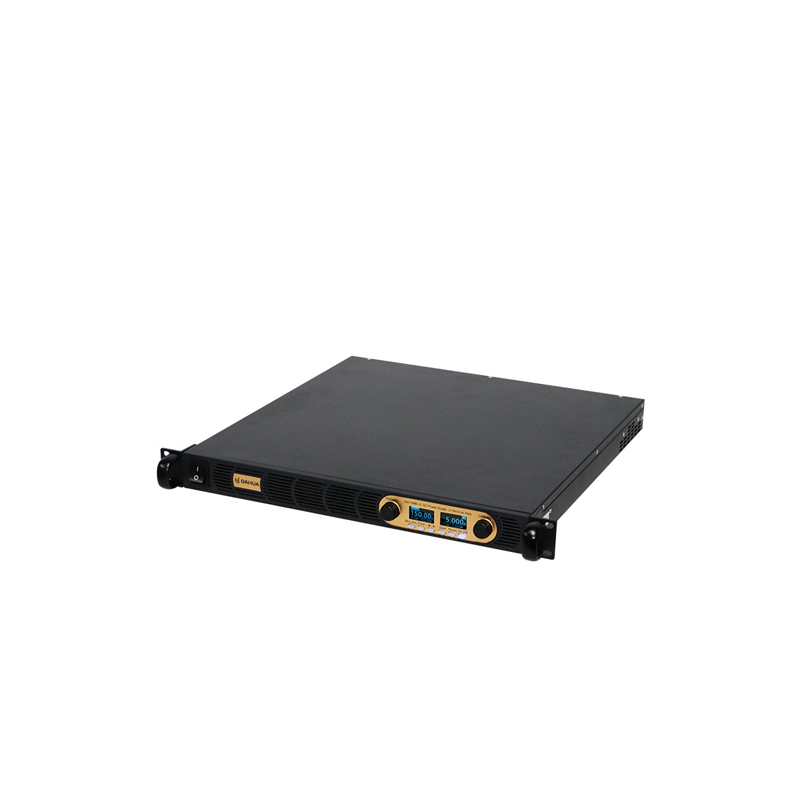

美观方便的前面板设计
前面板采用高亮度OLED显示屏，可同时显示电压电流预置值和回读值，按键配有指示灯，输出状态 一目了然。同时设置了粗调/细调旋钮和数字按键，电压电流设置更加快捷简单。
多重保护功能
内置可调硬件过压保护，过压值可自定义设置，当电源输出电压高于设定的保护值时，迅速将电源输出切断，与常规的软件过压保护比，硬件过压保护能更好的保护负载，使您能更加安心的使用。同时具有过流、过温保护等功能完美的保护您的负载。
丰富的I/O接口
标配LAN、USB、模拟通讯接口（选配GPIB），支持标准的SPCI指令集，无需额外定制，丰富的I/O接口让您在系统测试使用时更加的方便灵活。
可灵活串并联使用
采用紧凑型（1U）机箱，提供750W和1500W可编程直流输出，6V到600V的输出电压和1.3A到180A的输出电流，满足您更高输出功率的需求，另外还可以串并联使用，支持同型号两台串联和四台并联工作，总功率可达6kW以上，极大的提高了电源的利用率。
技术参数
型号 | DH1799B-1 | DH1799B-2 | DH1799B-3 | DH1799B-4 | DH1799B-5 | DH17993-6 |
输出 | 输出功率（w) | 600 | 720 | 750 | 760 | 750 | 760 |
输出电压（0-v) | 6 | 8 | 12.5 | 20 | 30 | 40 |
输出电流（0-A) | 100 | 0 | 60 | 38 | 25 | 19 |
恒压特性 | 源效应①（mv ) | 2.6 | 2.8 | 3.25 | 4 | 5 | 6 |
负载效应②(mv ) | 2.6 | 2.8 | 3.25 | 4 | 5 | 6 |
纹波与噪声③
单位:mW ( rms ) | 8 | 8 | 8 | 8 | 8 | 8 |
纹波与噪声③单位;mV ( p-p) | 60 | 60 | 60 | 60 | 60 | 60 |
设定值精度(mV ) | 0.05%F.S.+3 | 0.05%F.S.+-4 | 0.05%F.S.+6.25 | 0.05%F.S.+10 | 0.05%F.S.+15 | 0.05%F.S.+20 |
设定值分辨率（ mv ) | 0.72 | 0.96 | 1.5 | 2.4 | 3.6 | 4.8 |
回读值精度（mV ) | 0.1%F.S.+6 | 0.1%FS.+8 | 0.1%F.S.+12.5 | 0.1%F.S.+20 | 0.1%F.S.+30 | 0.1%F.S.+40 |
回读值分辨率（mV ) | 0.72 | 0.96 | 1.5 | 2.4 | 3.6 | 4.8 |
恒溉特性 | 源效应①(mA ) | 12 | 11 | 8 | 5.8 | 4.5 | 3.9 |
负载效应②（ mA ) | 25 | 23 | 17 | 12.6 | 10 | 8.8 |
纹波与噪声③单位;mA ( rms ) | 200 | 180 | 120 | 76 | 63 | 48 |
设定值精度（mA) | 0.1%F.S.+100 | 0.1%F.S.+90 | 0.1%F.S.+60 | 0.1%F.S.+38 | 0.1%F,S.+25 | 0.1%F.S.+19 |
设定值分辨率(mA ) | 12 | 10.8 | 7.2 | 4.56 | 3 | 2.3 |
回读值精度（ mA ) | 0.1%F.S..300 | 0.1%FS.+270 | 0.1%F.S.+180 | 0.1%F.S. +114 | 0.1%F.S.+75 | 0.1%FS.+57 |
回读值分辨率（mA) | 12 | 10.8 | 7.2 | 4.56 | 3 | 2.3 |
保护特性 | 输出过压保护（v) | 0.5-7.5 | 0.5-10 | 1-15 | 1-24 | 2-36 | 2-44 |
输入过流保护 | 有 |
输入过压保护 | 有 |
输入过压恢复 | 有 |
输入欠压保护 | 有 |
输入欠压恢复 | 有 |
过温保护 | 有 |
工作温度及湿度范围 | 0-50C，20%~90%RH无凝露 |
储存温度及湿度范围 | -40-70C，10%-95%RH无凝露 |
仪器可靠性指标 | MTBF(80) 8000小时 |
控制方式 | 远程/本地控制 |
通讯 | USB、LAN、模拟接口（可选配RS232.RS485、GPIB） |
引用标准 | GJB3947A-2009/GJ8151B-2013 |
输入电源 | 85~265VAC;47-63Hz |
外形尺寸（H*W*Dmm ) | 44×481×475.5（不含把手） |
重量（Kg ) | 8.6Kg |
型号 | DH1799B-7 | DH1799B-8 | DH17998-9 | DH1799B-10 | DH1799B-11 | DH1799B-12 |
| 输出功率（w) | 750 | 760 | 750 | 750 | 750 | 780 |
输出电压（0-V) | 60 | 80 | 100 | 150 | 300 | 600 |
输出电流（0~A) | 12.5 | 9.5 | 7.5 | 5 | 2.5 | 1.3 |
恒压特性 | 源效应①（mv ) | 8 | 10 | 12 | 17 | 32 | 62 |
负载效应②（mv ) | 8 | 10 | 12 | 17 | 32 | 62 |
纹波与噪声③单位:mV ( rms ) | 8 | 8 | 8 | 12 | 20 | 60 |
纹波与噪声③单位;mV ( p-p) | 60 | 80 | 80 | 100 | 150 | 300 |
设定值精度（rmV ) | 0.05%F.S.+30 | 0.05%F.S.+40 | 0.05%F.S.+50 | 0.05%F.S.+75 | 0.05%F.S.+150 | 0.05%F.S..300 |
