北京大华 单路线性直流电源 DH1765系列

品牌名称：北京大华

产品型号：DH1765系列

获取报价 加入询盘
产品规格
产品介绍
输出电压范围从0~35V到0~150V，输出电流范围从0~1.2A到0~6A。2U高半机架机箱尺寸，摇架设计，多种台式应用角度，具有便捷上架特性。
资料下载
索取PDF产品资料
渠道商
深圳市乐买宜电子有限公司
地址：广东省.深圳市      获取报价
产品详情

简要介绍

输出电压范围从0~35V到0~150V，输出电流范围从0~1.2A到0~6A。2U高半机架机箱尺寸，摇架设计，多种台式应用角度，具有便捷上架特性。



性能特点

多种输出规格，输出最高150V、6A

4.3”LCD显示屏，可同时显示电压电流预置值和回读值

高精度及高分辨率，可达0.1mV/0.1mA

低纹波噪声，纹波有效值低于250uV，峰峰值低于3mV

超快速的动态响应，响应时间小于50uS

图形化显示界面，可实时显示输出波形动态

支持List序列编辑

可编程硬件过压、过流、过温保护

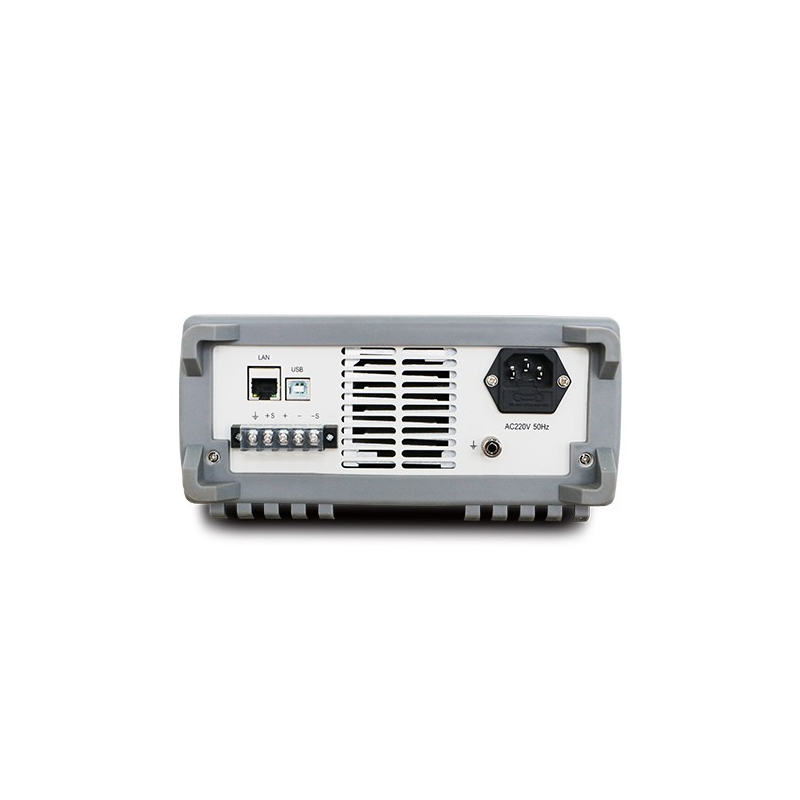

标配USB和LAN接口，HOST USB接口

全角度摇架设计；2U高半机架小体积



功能优势

提供高精度的输出

DH1765系列直流电源可提供优异的输出精度及置信度，在特定应用场合可替代电压表、电流表和基础供电电源的组合，一台电源完成全部测试；并且拥有超低的纹波噪声，纹波有效值低于1mV，峰峰值小于 6mV。



快速的瞬态响应

DH1765系列直流电源具有超快的瞬态响应，响应时间小于50uS，可为动态负载提供稳定的输出电压。当负载快速变化引起输出跌落或过冲时，电源可快速恢复到稳定状态，满足动态负载的正常测试。

LIST序列功能

DH1765系列支持LIST序列功能，可在本地自定义编辑100组电压电流序列，并且可通过前面板的HOST  USB接口导入序列文件。



技术参数

型号

DH1765-1

DH1765-2

DH1765-3

DH1765-4

输出

输出功率

105w

210w

187w

180w

输出电压

0~35V

0~35v

0~75V

0~150V

输出电流

0~3A

0~6A

0~2.5A

0~1.2A

恒压特性

源效应

1×10-5+1mV

1×10-5+1.5mV

1×10-5+2mv

1×10-5+2mv

负载效应

1×10-5+1mv

1×10-5+1.5mV

1×10-5+2mv

1x10-5   +2mv

周期与随机偏移(PARD)

1mv (   rms )

1mV(   rms )

1mv (   rms )

1mv (   rms )

设定值精度

1×10-4   +10mv

1×10-4   +10mv

1×10-4   +10mv

1×10-4   +10mv

设定值分辨率

1mv

1mv

5mV

5mV

回读值精度

2×10-4   +10rmv

2×10-4+10mv

2×10-4+10mv

2×10-4+10mv

回读值分辨率

1mV

1mV

1mV

1mV

恒流特性

源效应

1mA

1mA

1mA

1mA

负载效应

1×10-4   +2 mA

1×10-4+2   mA

1×10-4+2   mA

1×10-4   +2mA

周期与随机偏移(PARD)

2mA (   rms )

2mA (   rms )

2mA (   rms )

2mA (   rms )

设定值精度

5×10-4+10   mA

5×10-4+10   mA

5×10-4+10   mA

5×10-4+10   mA

设定值分辨率

1mA

1mA

1mA

1mA

回读值精度

1×10-3+10mA

1×10-3+10mA

1×10-3+10mA

1×10-3+10mA

回读值分辨率

1mA

1mA

1mA

1mA

输入电源

220V±10%   50Hz±5%

工作温度及湿度范围

0 ~ 40℃;   20 ~ 90% RH

储存温度及湿度范围

-40 ~   60℃ 20 ~ 90% RH

仪器可靠性指标

MTBF(   0 ) a 5000小时

外形尺寸（D*W*H )

371.5*213*88单位;mm

重量( Kg)

约10Kg
