阿美特克 16通道桥路和电压测量仪 EX1403A

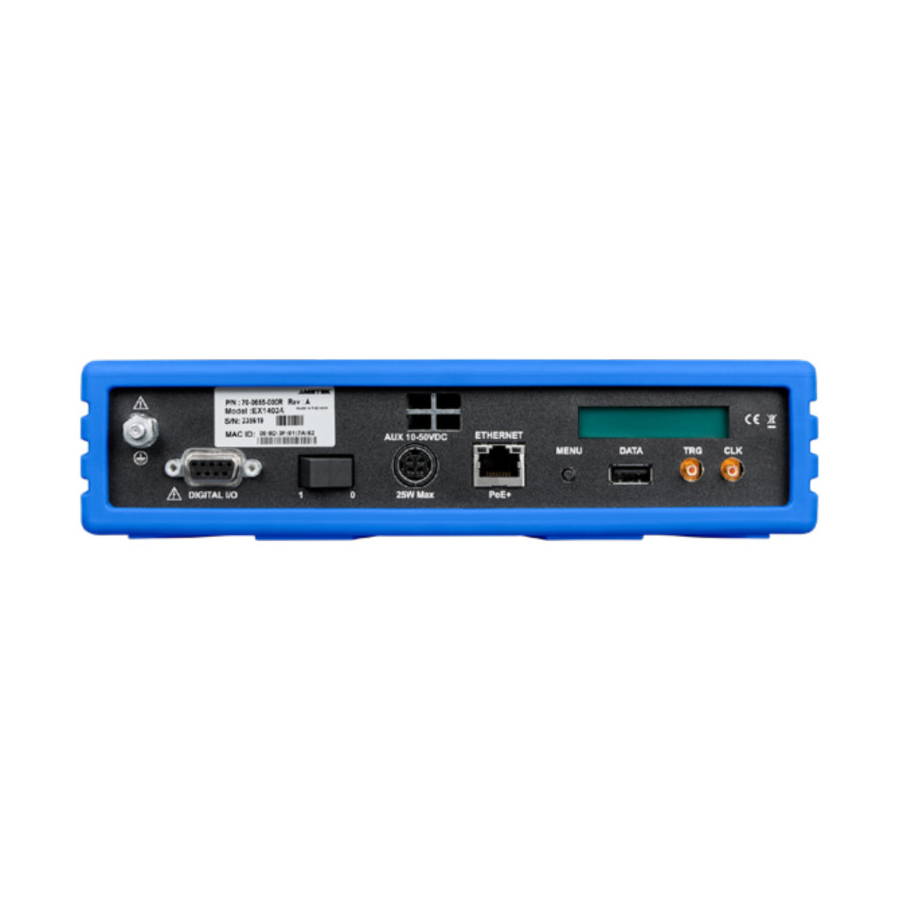

EX1403A 16通道桥路和电压测量仪

EX1403A精密桥梁和应变仪为应变和桥梁测量设定了新标准，在控制总体测试硬件成本的同时，提供了可能的最高性能测量。

16个应变或电压通道、每个通道独立的24位ADC、广泛的软件可选滤波和独立的信号调节路径提供了卓越的精度和可靠性。

内置信号调节、可编程激励和可选桥接完成，所有这些都集成到仪器中，并可在每个通道的基础上进行配置，大大简化了设置和配置。EX1403A具有无与伦比的性能、精度和可靠性，是全球最复杂结构测试应用的“入门”解决方案。

可提供高质量静态或高速应变测量的单一系统：

•机身结构和疲劳试验

•火箭和卫星结构试验

•风洞飞行载荷试验

•通用桥梁测量

•承重框架材料测试

可扩展用于高速同步数据采集

除了核心功能集外，EX1403A还集成了LXI规范中定义的扩展功能，以提供箱对箱同步，从而精确关联采集的数据。数据和LAN事件消息的时间戳，简化了以太网上的模块间通信和灵活的触发选项；这消除了通常归因于在主机控制器上运行的应用软件的开销。

EX1403A通过用于同步的IEEE-1588 v2精确时间协议标准，支持多个设备的轻松集成和同步，提供了一种可从数十个信道扩展到数千个信道的架构。多个仪器可以很容易地分布在非常靠近感兴趣的测量点的位置，从而减少模拟电缆的运行长度，并将噪声环境引起的误差降至最低。

此外，以太网供电（PoE）可使一根电缆同时用于电源和数据采集。所有测量数据均返回IEEE-1588时间戳代码，其典型精度小于200nS，确保采集的数据在整个测试品中紧密相关。

信心

当今的制造和测试环境是动态的，要求测试系统的停机时间最少，以满足不断增长的产品吞吐量需求。确保采集的数据可靠，并且能够快速完成仪器校准，是任何生产团队成功的关键。VTI将智能嵌入EX1403A中，以最大限度地提高系统“正常运行时间”并提高制造效率。

可以在关键测试之前执行内置自检（BIST）、自检、引线校准或分流校准，以确保数字化仪和传感器连接正常。

连通性

LXI（LAN Extensions for Instrumentation）创建于2004年，并于2005年被测试和测量行业采用，它定义了一组核心功能，可确保兼容设备在仪表网络中一致交互。作为LXI认证的设备，EX1403A提供了LAN通信和控制的便利性，具有用于监控和控制的嵌入式网页以及网络上一致的识别手段等功能。使用行业标准电缆将设备直接连接到您的网络，并确保它将是一个值得信赖和可靠的“网络公民”

产品特点

每通道24位ADC，支持同步采集

最大采样速率128k/秒/通道

支持1/4桥(120、350、1K或用户自定义)、1/2桥和全桥类型测试

电压激励: 0.5V - 10V

电流激励: 0.46mA

2线/4线电阻测试

电桥调零

内置自检 (BIST)

内置旁路校准，也可使用外部旁路电阻校准

支持TEDS

LXI 以太网接口

IEEE-1588 同步

PoE或 10-50V DC供电

内置并行数据传输

全功能的嵌入式Web界面

1U 高半机架宽
