EK-100 漏水检测仪
在管道两端分别设置1个加速度感应器,增幅捕捉到的漏水振动,并将数据输入主机,主机通过相关演算得到正确的到达时间差,结合2个感应器间的距离和振动的传播速度,计算分析出漏水点。
软件画面

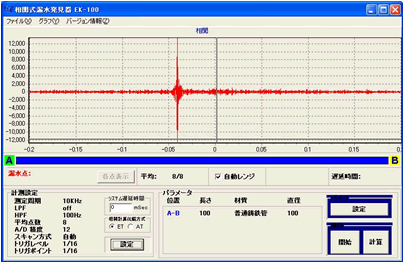

波形画面
相关 | 将得到的波形以相关波形的方式来显示。 |
漏水点 | 设A→B:对检测后得到的波形进行相关演算,并显示演算结果。 |
平均 | 同时显示设定后的取样数及目前的取样数。 |
延迟时间 | 显示波形的延迟时间差。 |
计测设定 | 显示检测条件。 |
设定 | 显示设定条件。 |
参数 | 显示设定参数。 |
水管相关设定 | 水管长,水管种类,管径的设定。 |
开始键 | 开始检测。 |
计算 | 自动分析漏水点。 |

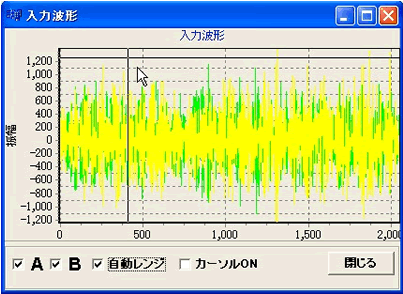

个别波形画面
※可个别显示子机A与子机B的波形。
※可设定自动模式及手动模式。

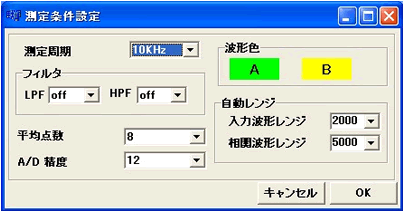

检测条件画面
检测周期 | 设定取样周波数。(10KHz,5KHz,2,5HKz) |
滤波器:LPF | 设定滤波数。(5KHz,2KHz,1HKz,off) |
滤波器:HPF | 设定滤波数。(100Hz,200Hz,400Hz,off) |
平均点数 | 设定取样次数。(連続,8,16,32,64) |
A/D 精度 | 设定A/D转换精度。(12,11,10,9,8,7,6,5) |
波形颜色 | 设定波形显示颜色。 |
自动模式: | 设定输入波形模式。(500,1000,1500,2000) |
自动模式: | 设定相关波形模式。(1000,2000,3000,4000,5000) |

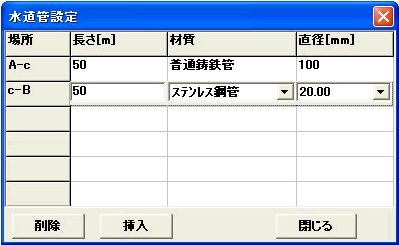

参数设定画面
长度[m] | 设定管路长度。 |
材质 | 设定管路材质。 |
直径[mm] | 设定管路直径。 |
标准计算机
系统 | WINDOWS2000或者XP |
CPU | Celeron 600MHz 以上 |
内存 | 128MB 以上 |
※本产品不包含计算机。
母机
无线输入部 | 接收周波数 | 400MHz帯的2波 |
电波形式 | F3E | |
电源部 | 使用电源 | USB供电5V |
电池寿命 | 根据计算机 | |
外形尺寸 | 尺寸 | 65(H)×210(W)×230(D) |
重量 | 约2.5Kg |
子机
无线输入部 | 接收周波数 | 400MHz帯的1波 |
电波形式 | F3E | |
空中线电力 | 1mW | |
电源部 | 使用电源 | 内部电池 |
内设电池 | 干电池×4个 | |
电池寿命 | 20小时 | |
性能 | 电圧増幅度 | 1000倍(自动强度调整) |
周波数特性 | 200Hz~1kHz(-3dB以内) | |
外形尺寸・ | 尺寸 | 82(H)×130(φ) |
重量 | 约600g |
压电型加速度感应器
电压强度 | 535mV/G | |
外形尺寸 | 尺寸 | φ40×49,5 |
重量 | 200g(仅主机) | |
线长 | 3m | |
防水构造 | IP6 |
