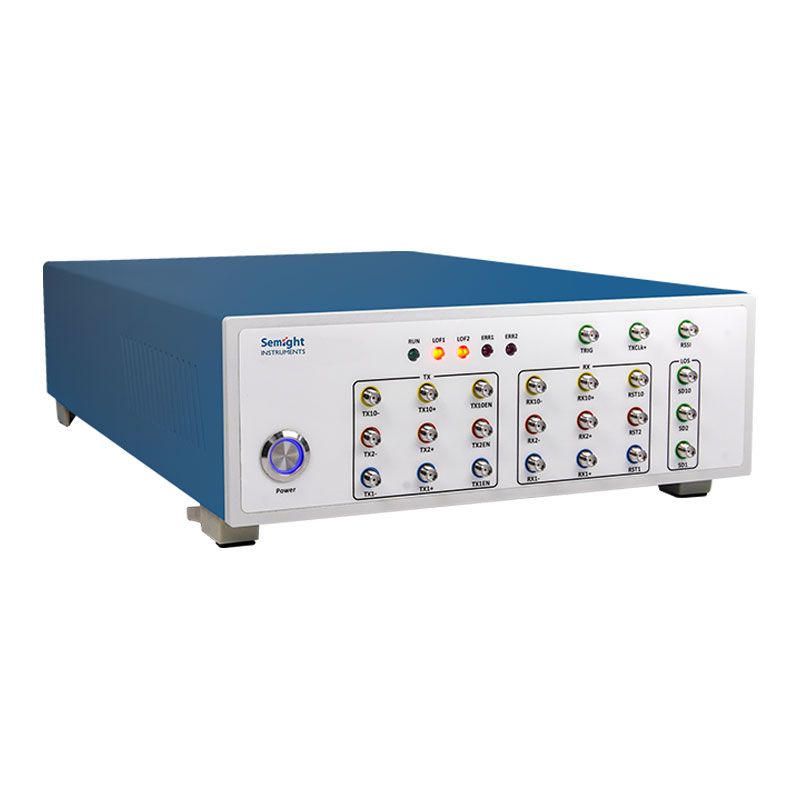

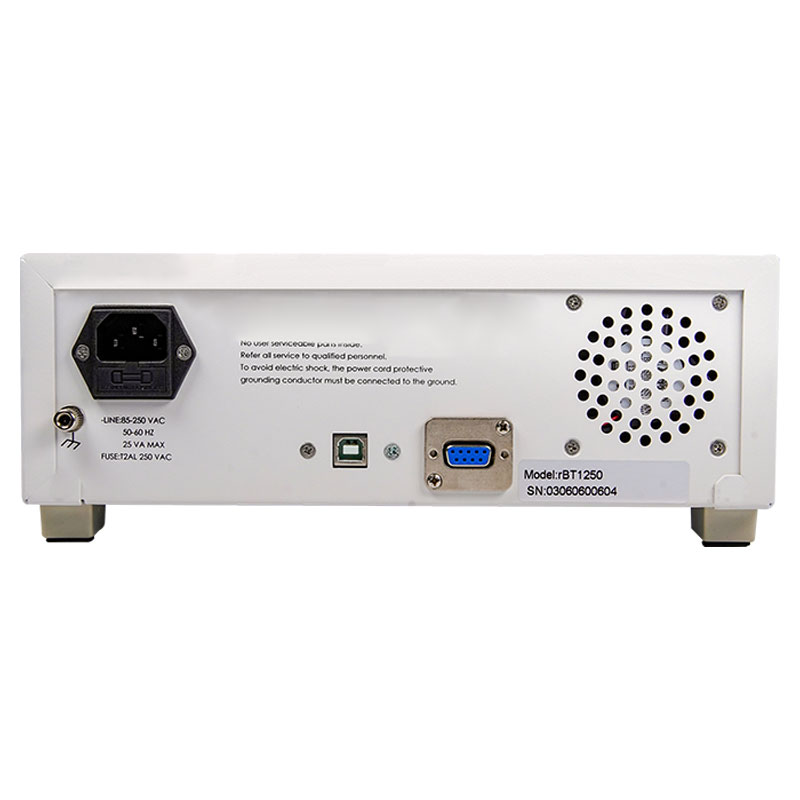

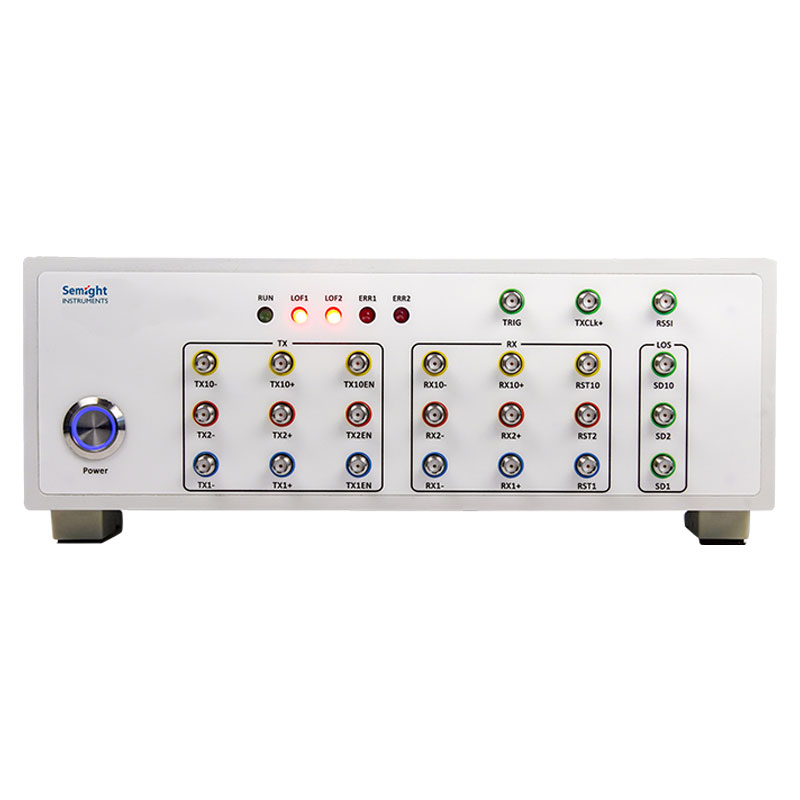

苏州联讯 突发误码分析仪 10G rBT1250

品牌名称:苏州联讯

产品型号:10G rBT1250

产品规格
产品介绍
联讯仪器rBT1250专门针对无源光网络(PON)应用的光线路终端(OLT)测试,支持1.25G EPON、GPON、2.5G XGPON、Combo-PON、10G EPON 及10G XGSPON 突发误码测试及分析。
资料下载
渠道商
地址:广东省.深圳市      获取报价
产品详情

产品介绍

联讯仪器rBT1250专门针对无源光网络(PON)应用的光线路终端(OLT)测试,支持1.25G EPON、GPON、2.5G XGPON、Combo-PON、10G EPON 及10G XGSPON 突发误码测试及分析。



主要特点

兼容性高

支持10.3125及以下各种PON OLT速率;

支持Combo-PON测试

双reset信号,支持Combo-PON测试;

SD测试

每个通道单独LOS监测/SD监测/LOS判断;

内置时钟恢复

可工作在真实的长纤环境中,避免长纤对时延及抖动的影响。



功能与优势

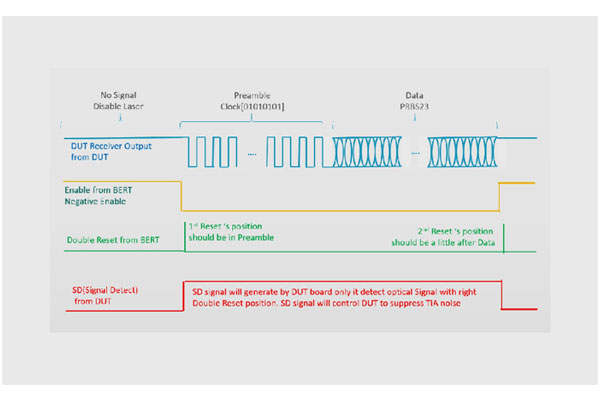

支持Combo-PON的突发测试;

双reset 信号,reset 位置可调(Combo-pon 必须要2个reset信号)。

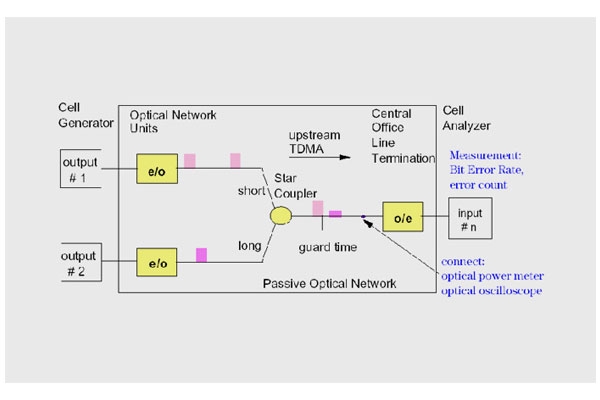

双包测试



各数据包有不同衰减,不同数据包相位间存在跳变,数据包中存在长连“1”、“0”;

需要模拟最差的2个ONU信号产生。

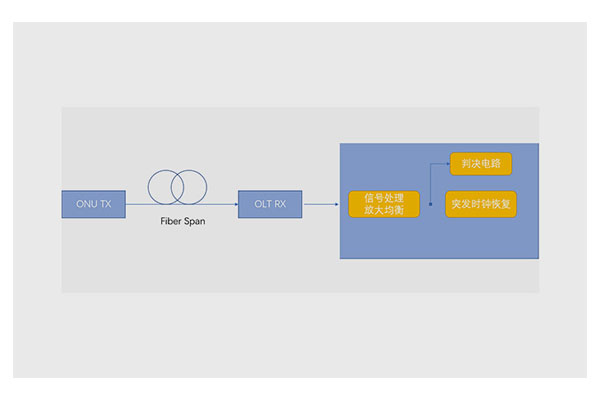

内置时钟恢复,支持长纤测试



内置时钟恢复使得rBT1250可以工作在真实的长纤工作环境中,这在业内普遍使用的其它方案中基本无法实现,因为那些系统不支持时钟恢复,不能够适应长纤对时延及抖动的影响。



技术规格

输出

差分

交流/直流 耦合;100Ω终端


单端

交流耦合;50Ω终端

输出幅度

100-600mVpp

差分

输出通道

3个独立的通道

支持突发/连续模式信号产生

码型

PRBS7,23,31,用户自定义码型,CID码型

支持速率

1.25Gbps,2.5Gbps,9.953Gbps,10.3125Gbps

上升时间

<40ps

20%~80%

抖动

<12ps

峰峰值抖动

预加重(Pre&Post-Cursor)

支持预加重调节,以改善测试电缆测试夹具对信号质量的影响

码型序列

每通道支持独立前导/静负荷/保护时间码型序列设置

CID码型

支持注入长连续“1”码、长连续“0”码,64~88比特可调

连接器

SMA
