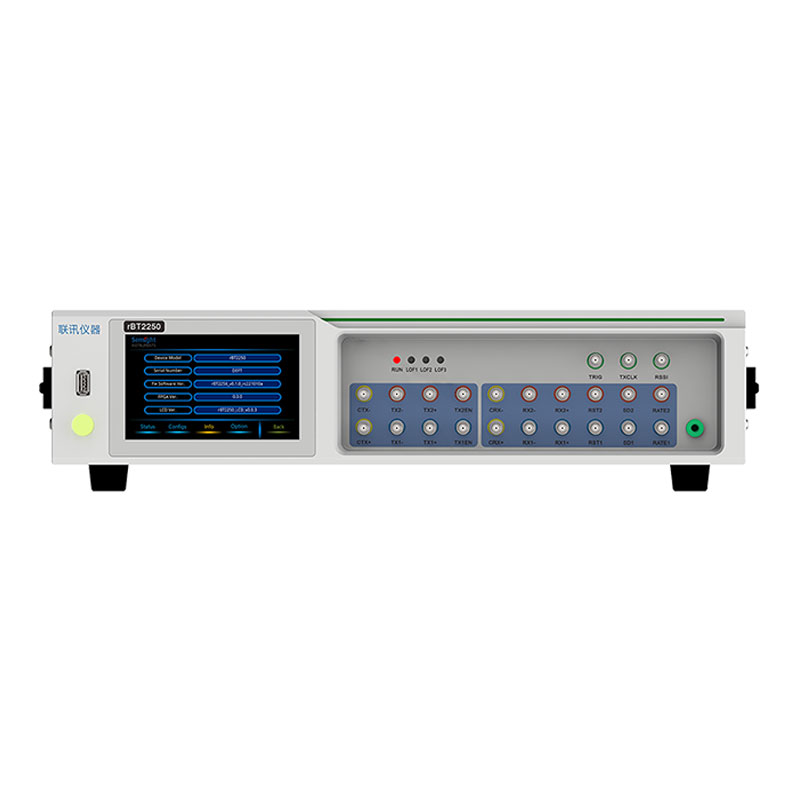

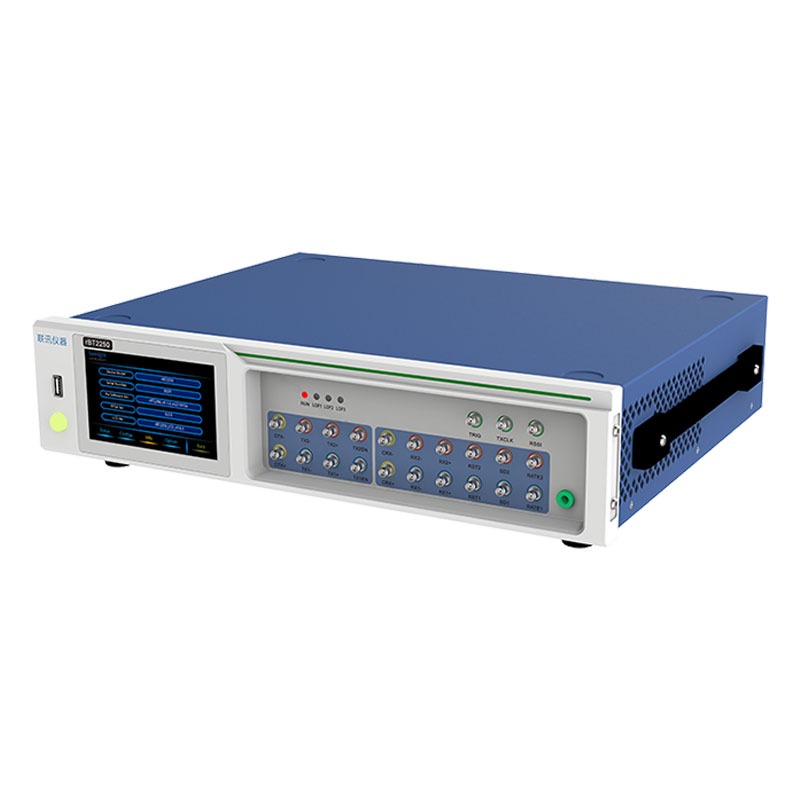

联讯仪器 25G 突发误码分析仪rBT2250 专门针对下一代25G/50G无源光网络（PON）应用的光线路终端（OLT）测试新型突发误码分析仪，用于评估突发模式下的10G、25G OLT 和50G NRZ通道接收机性能。

主要特点

多速率

突发速率：9.953Gbps/10.3125Gbps/12.4416Gbps/24.8832Gbps；

支持Combo-PON测试

双reset信号，支持Combo-PON测试；

SD测试

每个通道单独LOS监测/SD监测/LOS判断；

内置时钟恢复

可工作在真实的长纤环境中，避免长纤对时延及抖动的影响。

功能与优势

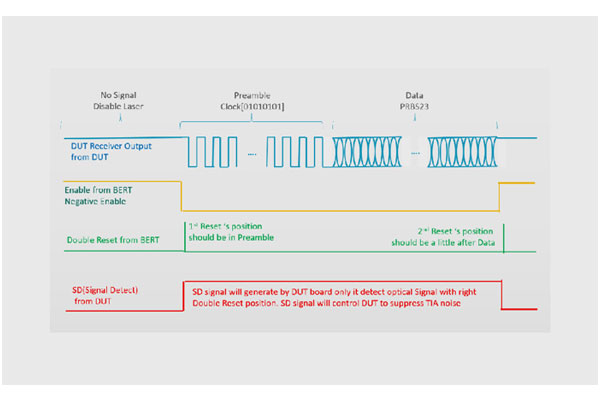

支持Combo-PON的突发测试；

双reset 信号，reset 位置可调（Combo-pon 必须要2个reset信号）。

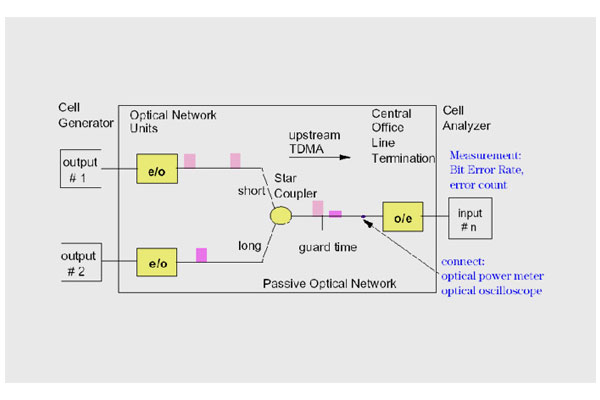

双包测试

各数据包有不同衰减，不同数据包相位间存在跳变，数据包中存在长连“1”、“0”；

需要模拟最差的2个ONU信号产生。

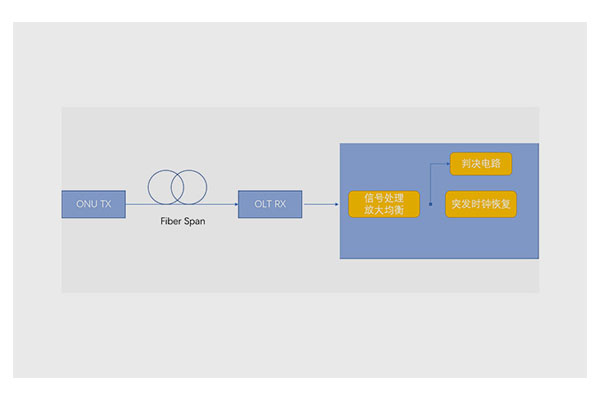

内置时钟恢复，支持长纤测试

内置时钟恢复使得rBT1250可以工作在真实的长纤工作环境中，这在业内普遍使用的其它方案中基本无法实现，因为那些系统不支持时钟恢复，不能够适应长纤对时延及抖动的影响。

技术规格

码型发生器指标	输出	差分	交流耦合, 100Ω 终端匹配
		单端	交流耦合, 50Ω终端匹配
		输出幅度100-600mVpp	差分
	输出通道	2个独立突发数据通道	支持突发或连续模式
		1个连续数据通道(25Gbps NRZ 或 50Gbps NRZ)	支持连续模式
	支持码型	支持：PRBS7，23，31，用户自定义码型及CID码型
	支持速率	9.953Gbps, 10.3125Gbps, 12.4416Gbps, 24.8832Gbps
	上升时间	<20ps	20%~80%
	抖动	<1.6ps	RMS
	预加重	支持预加重调节，以改善测试电缆测试夹具对信号质量的影响
	码型序列	每个通道支持前导码、保护时间及负荷时序信号的产生及编辑
	CID 码型	支持连续“1”，连续“0” 码型，长度64-128 bits(可调)
	连接器类型	2.92mm（Female）
时钟/ 触发和控制通道指标	触发输出	提供帧触发
	时钟输出	1/2、1/4、1/8、1/16分频时钟输出
	激光器使能	提供2组激光器使能信号输出（和相应码型发生器通道同步）
	使能输出电平	TTL电平，支持高/低使能以及连续高/低
	复位信号输出	提供2组复位信号输出（和相应误码接收机通道同步）
	复位信号宽度	12.8ns~51.4ns（满足各种标准需求）
	复位信号位置	可调，调谐分辨率3.2ns，支持自动测距
	RSSI 触发输出	支持RSSI触发信号脉冲宽度、重复周期、位置可调
误码探测器指标	输入类型	差分输入
	数据速率	9.953Gbps, 10.3125Gbps, 12.4416Gbps, 24.8832Gbps
	阻抗	100Ω
	幅度	>800mVpp
	灵敏度	<100mV
	时钟模式	内置时钟恢复
	同步	自动同步、测距
	连接器	2.92mm（Female）
通用指标	环境	在室内设施中使用
	工作	0 °C 至 +55 °C，30 % 至 80 % 相对湿度无冷凝
	储存	-30 °C 至 70 °C，10 % 至 90 % 相对湿度无冷凝
	海拔	高度工作：0 m 至 2000 m，储存：0 m 至 4600 m
	电源	电压范围：100-240VAC，频率范围：50/60Hz，最大功率：250W
	预热	10 分钟
	尺寸	441343112(带把手和脚垫)
	重量	净重 5.0 kg
