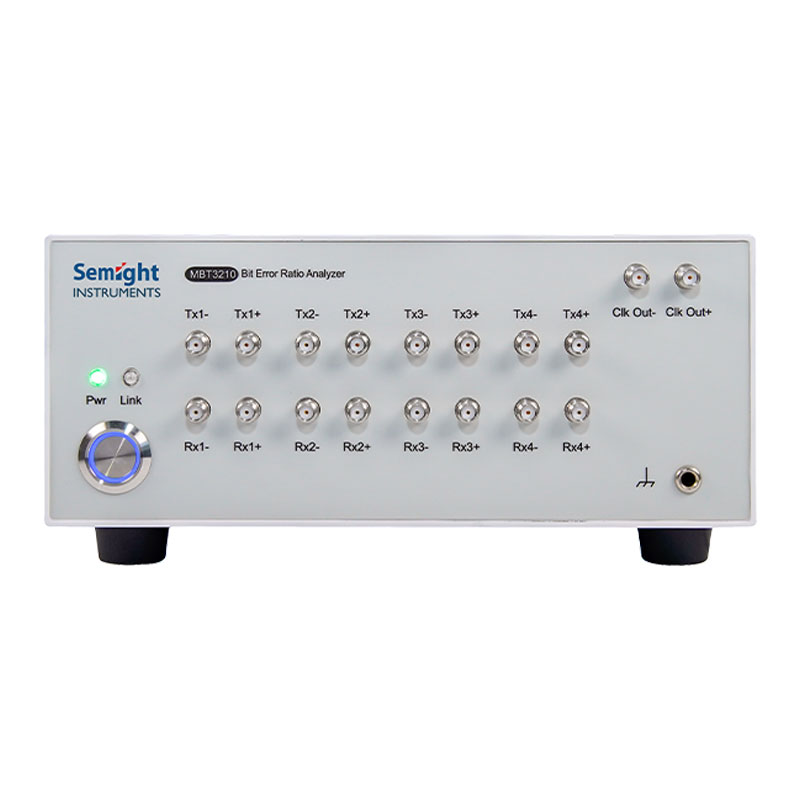

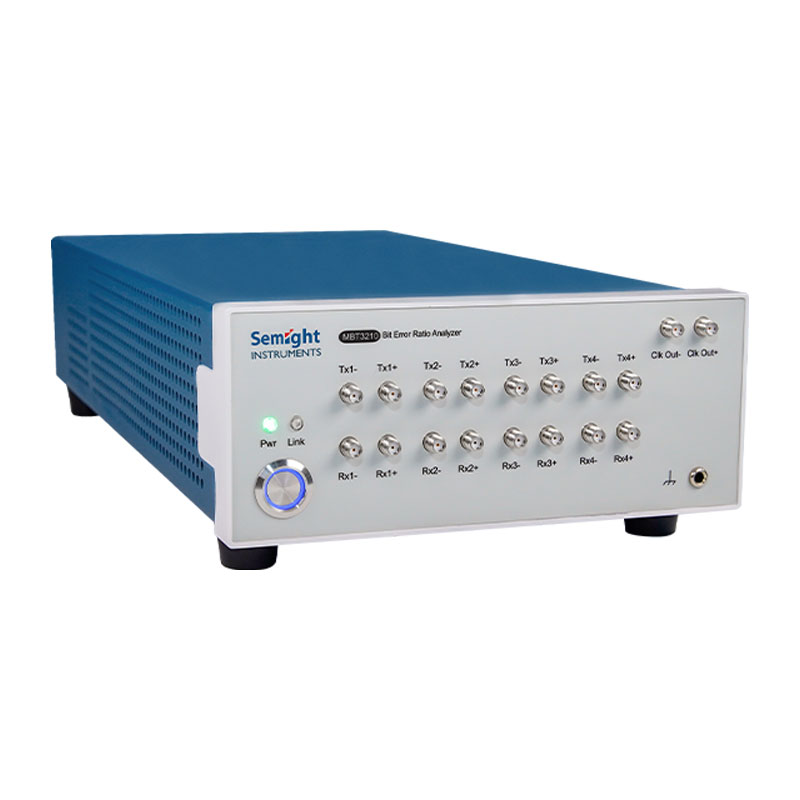

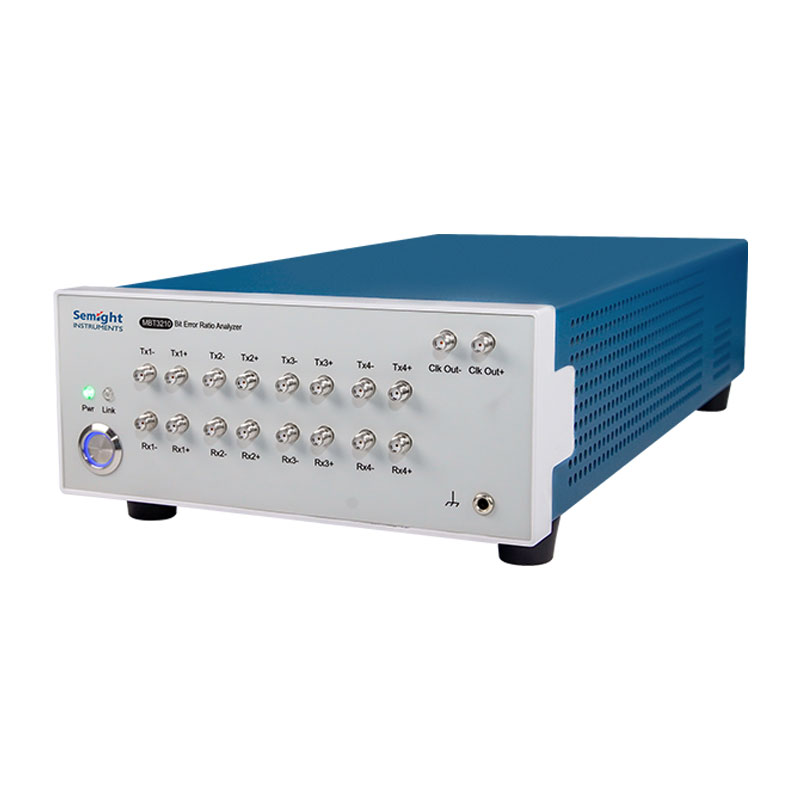

产品介绍
4路并行10G NRZ通道;
支持350Mbps ~ 15Gbps速率;
快速上升下降沿;
低抖动。
主要特点
速率范围宽
支持350Mbps到15Gbps标准测试速率;
支持并行测试
四通道可各自独立也可四路同步测试;
高速时钟输出
提供半速率时钟(高速)和分触发信号输出(低速);
内置时钟恢复
各个通道内置时钟数据恢复。
功能与优势
覆盖速率范围广,支持多种协议
协议 | 速率 |
Ethernet | 1.25Gbps/2.5Gbps/9.953Gbps/10.3125Gbps |
Fiber | 4.25Gbps/8.5Gbps/14.025Gpbs |
G.984.2 | 622Mbps/2.488Gbps |
InfiniBand | 2.5Gbps/5Gbps/14.0625Gbps |
SONET/SDH | 622Mbps/2.488Gbps/9.953Gbps/10.709Gpbs/11.096Gbps |
技术规格
码型发生器技术指标 | 输出类型 | 差分 | AC耦合;100Ω终端 |
单端 | AC耦合;50Ω终端 | ||
输出幅度 | 100~1200mVpp | 差分 | |
上升时间 | 30ps | 20%~80% | |
抖动 | 1.5ps | 均方根(RMS)抖动 | |
9ps | 峰峰值抖动 | ||
时钟通道 | 前面板提供半速率差分时钟和分频触发信号输出 | ||
误码探测通道 | 输入类型 | 差分/单端 | |
阻抗 | 100Ω | ||
输入幅度范围 | 800mVpp | ||
灵敏度 | <100mV | ||
时钟模式 | 内置时钟恢复 | ||
同步性 | 按等级,相位自动同步 | ||
连接器 | SMA,前面板 | ||
通用指标 | 工作 | 0°C至+55°C,30%至80%相对湿度无冷凝 | |
储存 | -30°C至70°C,10%至90%相对湿度无冷凝 | ||
海拔 | 工作高度:0m至2000m,储存高度:0m至4600m | ||
电源 | AC100~240V,50~60Hz,250V最大值 | ||
尺寸 | 448*214*83mm(带把手和脚垫) | ||
重量 | 净重5.0kg |
