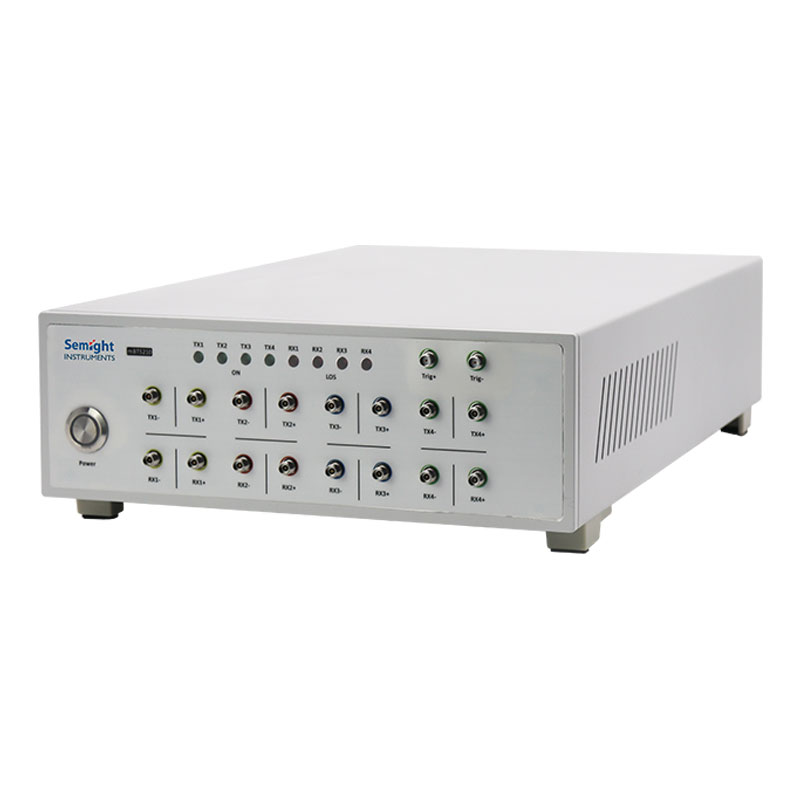

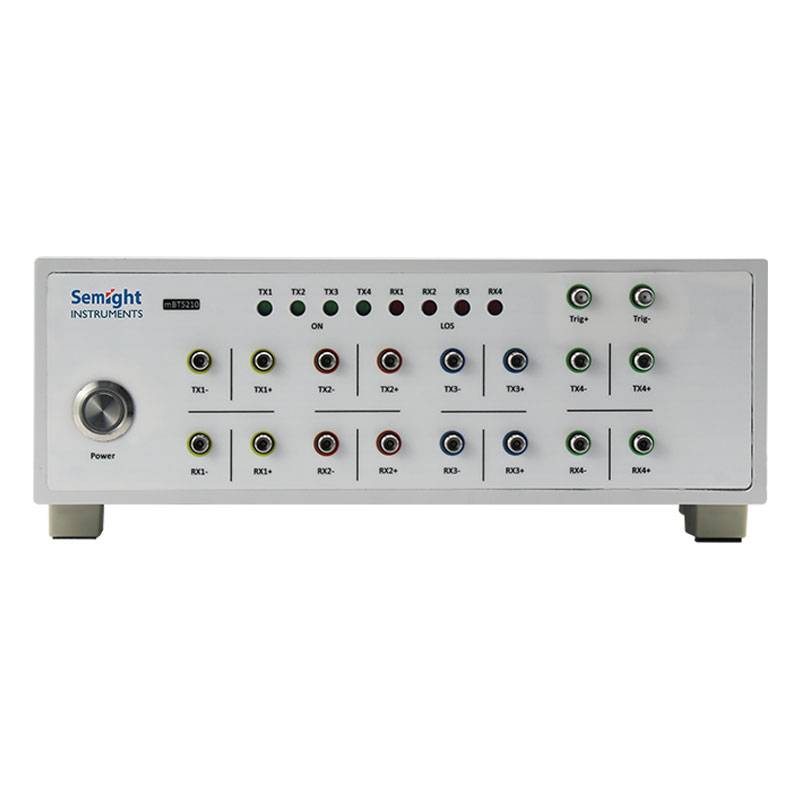

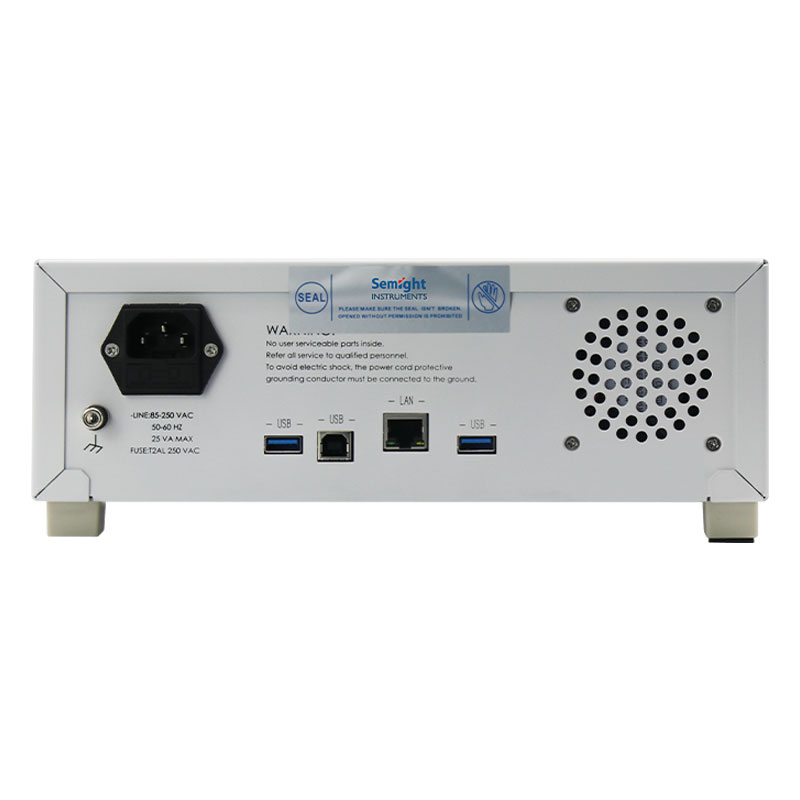

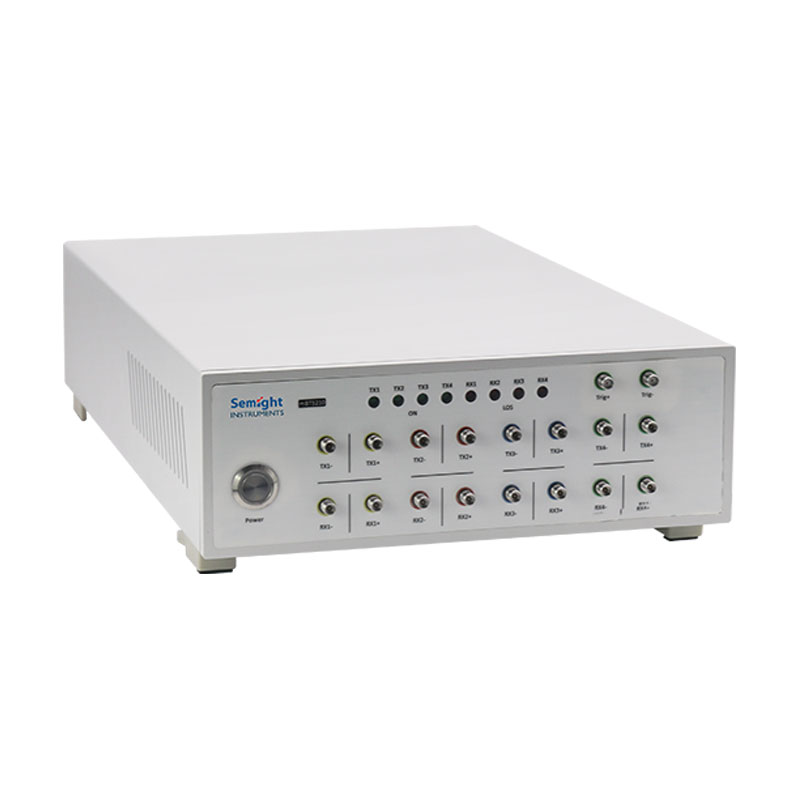

苏州联讯 通用误码分析仪 4x25G MBT5210

品牌名称：苏州联讯

产品型号：4x25G MBT5210

获取报价 加入询盘
产品规格
产品介绍
联讯仪器MBT5210 高性能4×25G误码分析仪，支持单或双通道配置。速率覆盖 10Gbps~28.2Gbps等标准速率。
联讯仪器 MBT5210 高信号质量：快速上升沿、低固有抖动；从功能上可以产生所有工业标准 PRBS 伪随机码序列：7，9，11，15，23，31；触发信号支持半速率时钟(高速)和分频触发输出(低速率)；内置时钟恢复；支持切换输入极性；高重复性和可溯源到标准的测试结果。通过USB控制接口调用外部API控制(LabView，C#)可以完全控制MBT5210误码分析仪。
资料下载
索取PDF产品资料
渠道商
深圳市乐买宜电子有限公司
地址：广东省.深圳市      获取报价
产品详情

产品介绍

联讯仪器MBT5210 高性能4×25G误码分析仪，支持单或双通道配置。速率覆盖 10Gbps~28.2Gbps等标准速率。

联讯仪器 MBT5210 高信号质量：快速上升沿、低固有抖动；从功能上可以产生所有工业标准 PRBS 伪随机码序列：7，9，11，15，23，31；触发信号支持半速率时钟(高速)和分频触发输出(低速率)；内置时钟恢复；支持切换输入极性；高重复性和可溯源到标准的测试结果。通过USB控制接口调用外部API控制(LabView，C#)可以完全控制MBT5210误码分析仪。



主要特点

多速率

覆盖9.953Gbps~28.2Gbps协议标准测试速率；

并行高效

4个通道硬件上各自独立，高效并行测试；

高性能

快速上升沿，低固有抖动；

码型丰富

常用PRBS码型，方波及自定义码型。



功能与优势



发射端信号好

接受灵敏度高<40mV



技术规格

数据输出

输出类型

差分/单端

调制格式

NRZ

数据码型

27-1,   29-1, 215-1, 223-1, 231-1,方波，用户自定义码型

数据速率

9.953Gbps~28.2Gbps

频率精度

±   50ppm

输出幅度(差分)

600~800mV

上升时间(20 – 80%)

＜12.48ps

下降时间(20 – 80%)

＜12.48ps

抖动

＜515fs

连接器

2.92mm   Female，50Ω

时钟和触发输出：支持差分/单端时钟输出，时钟分频比可以设置

输出幅度

300mV

输出类型

差分,交流耦合

连接器

2.92mm   Female，50Ω

误码探测器

输入类型

差分

单端

输入阻抗

100Ω

输入幅度

1000mVpp

灵敏度

<40mV

终端

AC-交流耦合

数据码型

27-1,   29-1, 215-1, 223-1, 231-1

数据速率

9.953Gbps~28.2Gbps

输入幅度范围(差分)

40~1000mV

时钟模式

内置时钟恢复

同步类型

自动同步（电平/相位）

连接器

SMA,   Front Panel
