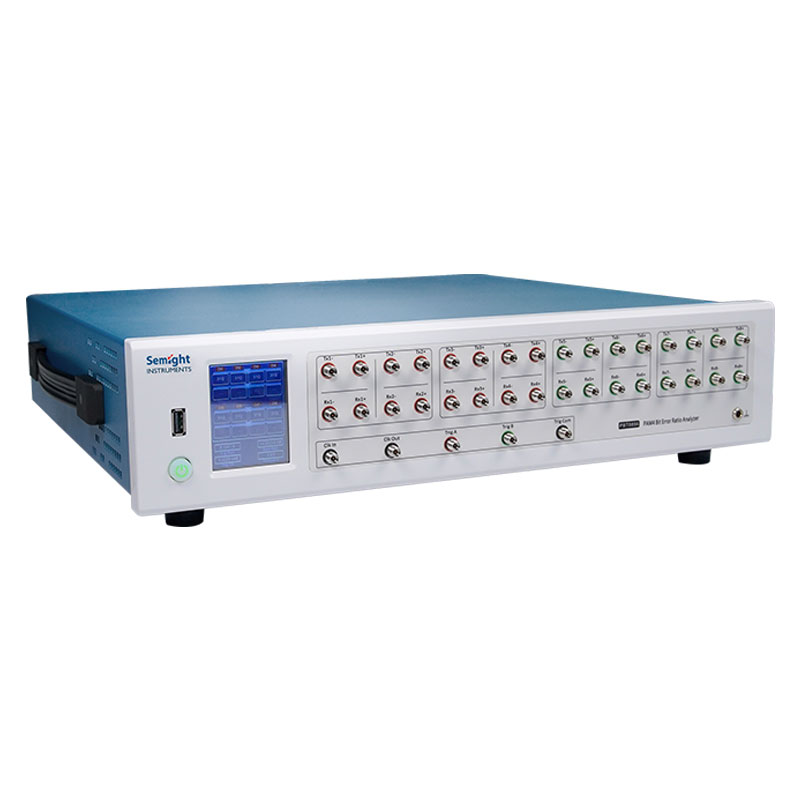

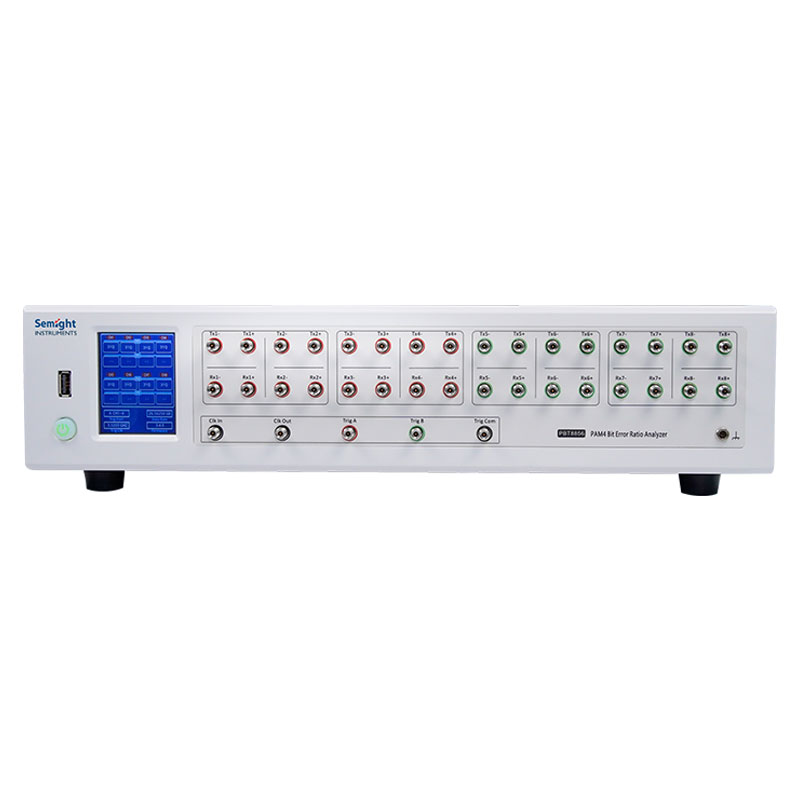

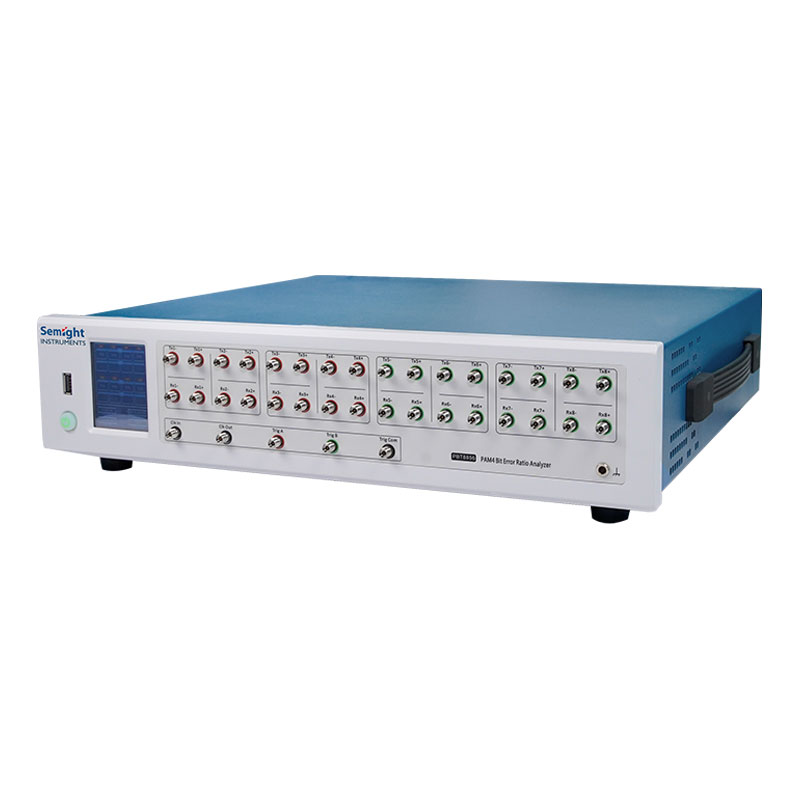

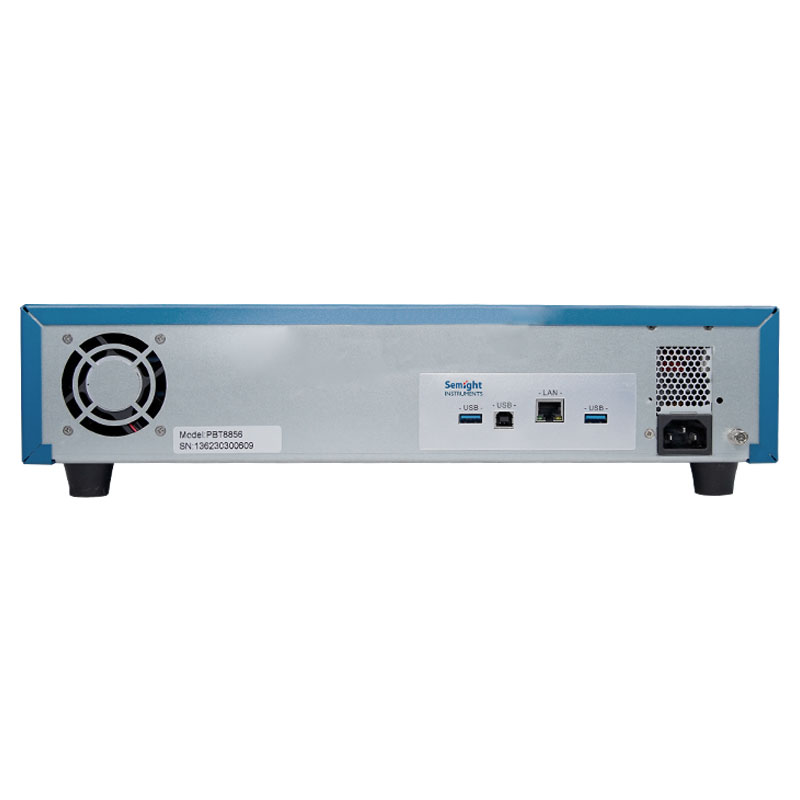

苏州联讯 通用误码分析仪 8x56G PBT8856

品牌名称：苏州联讯

产品型号：8x56G PBT8856

获取报价 加入询盘
产品规格
产品介绍
随着网络飞快发展，越来越多的应用需要更多的频段支持，400G已成为运营商骨干网升级和扩容的需求方向。PBT8856可支持8路PAM4信号并行传输测试，在400G 光模块、光器件测试中已得到广泛应用。
资料下载
索取PDF产品资料
渠道商
深圳市乐买宜电子有限公司
地址：广东省.深圳市      获取报价
产品详情

产品介绍

随着网络飞快发展，越来越多的应用需要更多的频段支持，400G已成为运营商骨干网升级和扩容的需求方向。PBT8856可支持8路PAM4信号并行传输测试，在400G 光模块、光器件测试中已得到广泛应用。



主要特点

码型丰富

支持PRBS7/9/11/13/15/16/23/31,PRBS7~31Q SSPRQ/JP03A/JP03B/LIN/波/CJT/自定义码型等；

误码注入

支持误码注入及输入输出极性切换；

强大数据分析功能

灵活的数据库管理功能，协助研发深度分析数据；

FEC分析

支持KP4,KR4FEC分析，FEC margin测试。



功能与优势

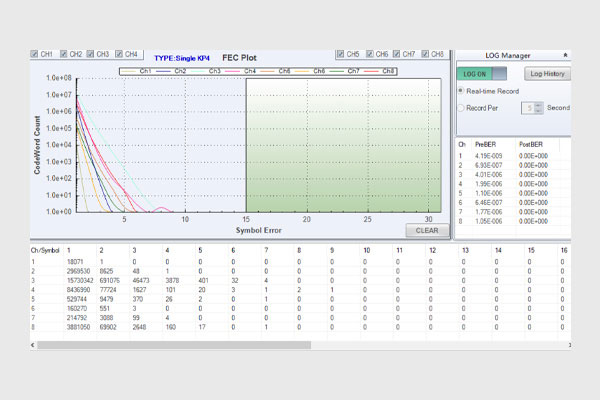

FEC Simulation



PreBER/PostBER 测量

Symbol Error 分布图

FEC Margin 测试

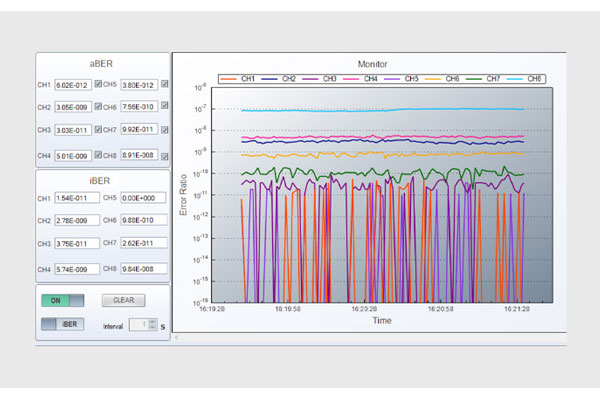

实时数据监控



实时误码监控

随时了解测试中的突发情况

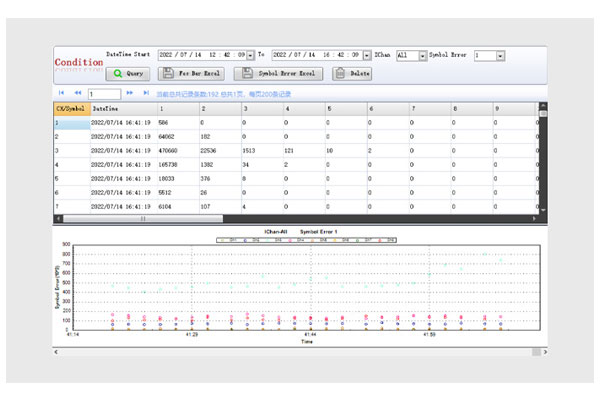

历史数据查询



历史数据查询

数据存储本地数据库

随时调用测试记录



技术规格

输出类型

差分PAM4/NRZ

终端

交流耦合

输出阻抗

100Ω

数据码型

PRBS   7/9/11/13/15/16/23/31, PRBS7~31Q；

SSPRQ,   JP03A, JP03B, LIN, 方波, CJT, 自定义码型(64 bits)等;

数据速率(GBaud)

20.625/24.33/25/25.78125/26.5625/27.89/27.95/28.05/28.125/28.2/28.9/30;

频率精度(典型值)

±50ppm

最大输出幅度(差分)

>800mVpp①

>1200mVpp②

上升时间(20–80%)③

<15ps

下降时间(20–80%)③

<15ps

随机抖动(RJRMS)④

<350fs

连接器

2.92mm   Female，50Ω

接收幅度(差分)⑤

100mVpp~1200mVpp

接收灵敏度⑥

100mVpp

注释：

① 测量值为发射端净输出值，默认预加重/去加重参数；

② 30cm RF测试线缆,“高功率输出”模式下输出测量值；

③ 以26.5625 Gb/s NRZ信号测量；

④ 抖动分离后测量随机抖动；

⑤ 测量值为接收端净输入值；

⑥当输入幅值<100 mVpp时, 对应误码率有可能会到达e-3甚至LOS。
