苏州联讯 通用误码分析仪 8x112G PBT8812

品牌名称：苏州联讯

产品型号：8x112G PBT8812

获取报价 加入询盘
产品规格
产品介绍
云计算，VR/AR，AI，5G 等技术的应用对流量的需求非常大，而流量的爆炸性增长需要更高的带宽。随着400G 模块的投入使用，800G 也开始逐步成为下一个发展热点，PBT8812应运而生。
联讯仪器PBT8812是应用于高速串行信号误码测试的高性能比特误码分析仪(BERT)，可用于物理层表征和一致性测试。
资料下载
索取PDF产品资料
渠道商
深圳市乐买宜电子有限公司
地址：广东省.深圳市      获取报价
产品详情

产品介绍

云计算，VR/AR，AI，5G 等技术的应用对流量的需求非常大，而流量的爆炸性增长需要更高的带宽。随着400G 模块的投入使用，800G 也开始逐步成为下一个发展热点，PBT8812应运而生。

联讯仪器PBT8812是应用于高速串行信号误码测试的高性能比特误码分析仪(BERT)，可用于物理层表征和一致性测试。



主要特点

硬件FEC

支持符合协议的硬件FEC分析；

码型丰富

支持PRBS7/9/11/13/15/16/23/31,PRBS7~31Q/SSPRQ/JP03A/JP03B/LIN/方波/CJT/自定义码型等；

链路补偿

支持64阶CTLE接收端均衡调制支持3阶7阶模式下，发射端的预加重及去加重调制；

误码注入

支持误码注入及输入输出极性切换。



功能与优势

Real FEC Analysis


SNR Monitor

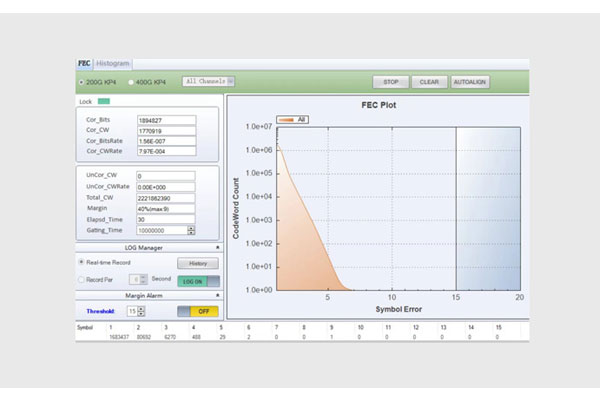

PreBER/PostBER 测量

Symbol Error 分布图

FEC Margin 测试

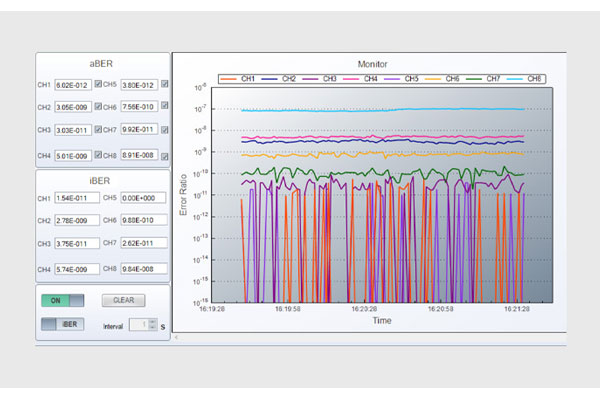

实时数据监控



实时误码监控

随时了解测试中的突发情况

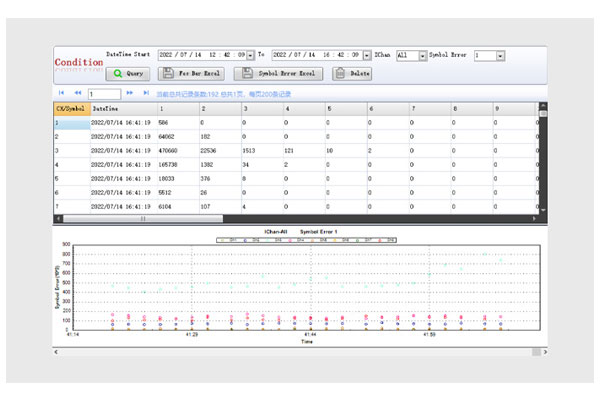

历史数据查询



数据存储本地数据库

随时调用测试记录



技术规格

数据输出

输出类型

差分PAM4/NRZ

终端

交流耦合

输出阻抗

100Ω

数据码型

PRBS   7/9/11/13/15/16/23/31, PRBS7~31Q；

SSPRQ,   JP03A, JP03B, LIN, 方波, 自定义码型等;

数据符号速率(GBaud)①

24.33/24.8832/25/25.78125/26.5625/27.89/27.95/28.05/28.125/28.2/

28.9/30/48.66/49.7664/51.5625/53.125/56/56.25/56.4/57.8/60

频率精度(典型值)

±50ppm

最大输出幅度(差分)②

600mVpp

上升时间(20–80%)③

<10ps

下降时间(20–80%)③

<10ps

抖动(RMS   Jitter)

<350fs

连接器

1.85mm   female，50Ω

注解：

① 未来支持更多扩展速率

② 发射端口净测量值

③ 以56.25 Gb/s NRZ信号测量
