产品介绍

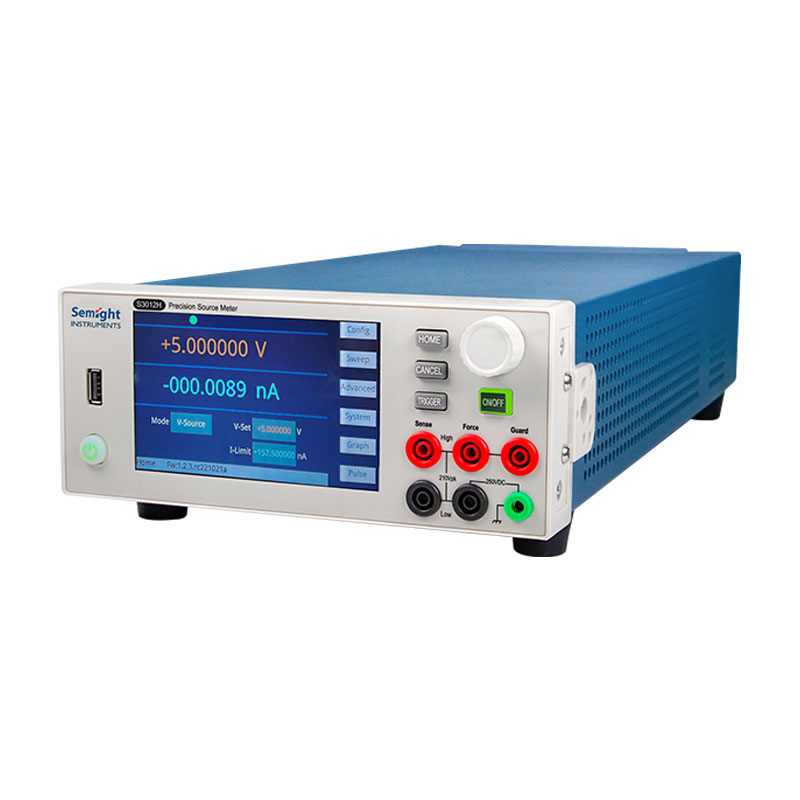

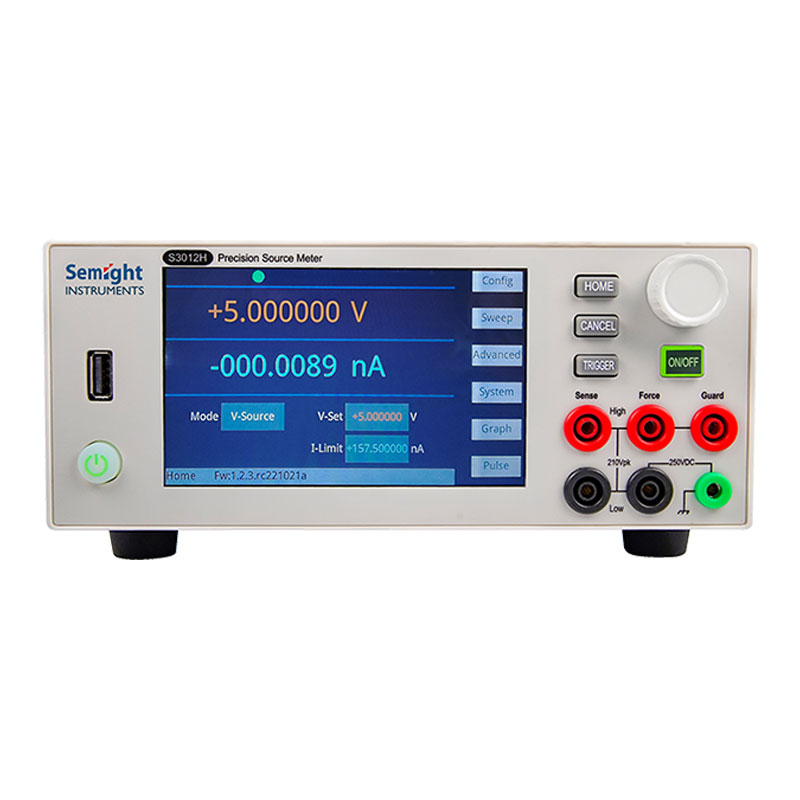

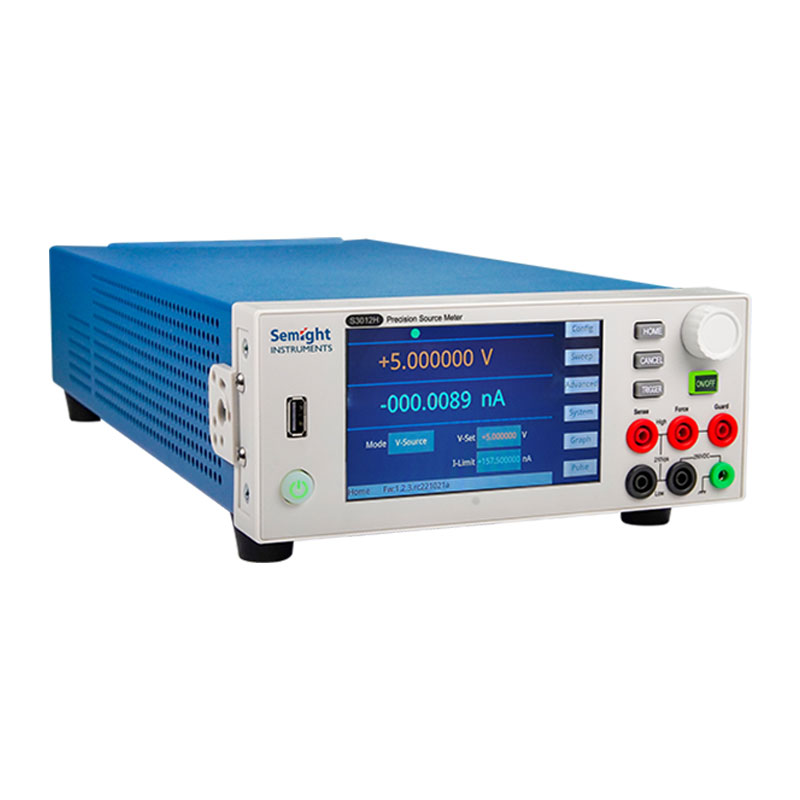

联讯仪器 S3012H 精密电源/测量单元是紧凑、经济高效的单通道高精度源表，标准半机架宽度，丰富的液晶屏操作界面，成为各种高精度高分辨率测试任务的理想选择。
主要特点
高量程
量程：±200V、±3A（直流）、±10A（脉冲）；
高分辨率
最小测量分辨率可达100fA/100nV；
高采样率
最高可支持1M的ADC采样率；
硬件同步
单机多机同步，纯硬件高速同步，可现实多通道低时延同步。
功能与优势

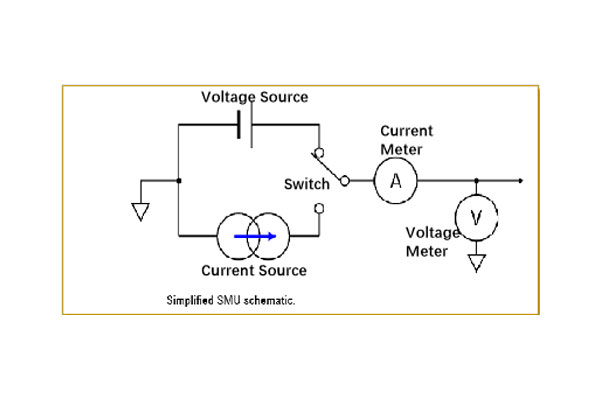

集成五大功能于一身
电压源
电流源
电流表
电压表
电子负载

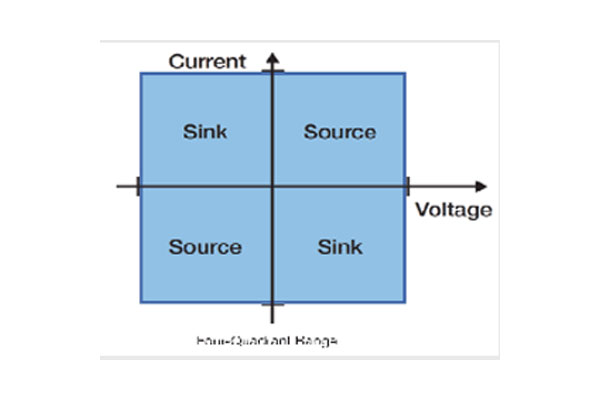

一、三象限为源：输出V/I的实际极性跟随源设定；
二、四象限为负载：CC和CV配合，当负载用时，负载设定极性与源极性相反；
可测试各种设备

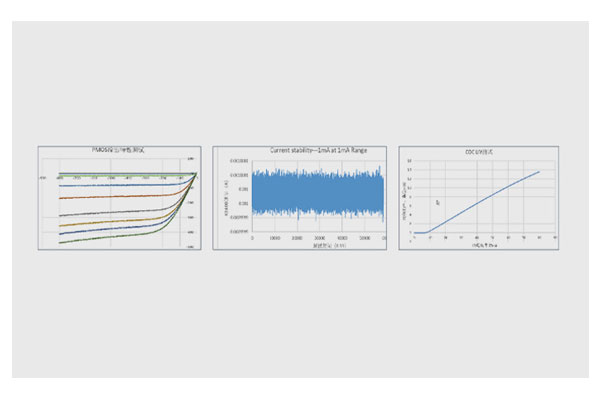

捕获更多的测量数据
♦ 6 位半的数字分辨率: 精度相当于6位半数字万用表；
♦ 100 fA / 100 nV分辨率: 设置与测量 极佳的灵敏度；

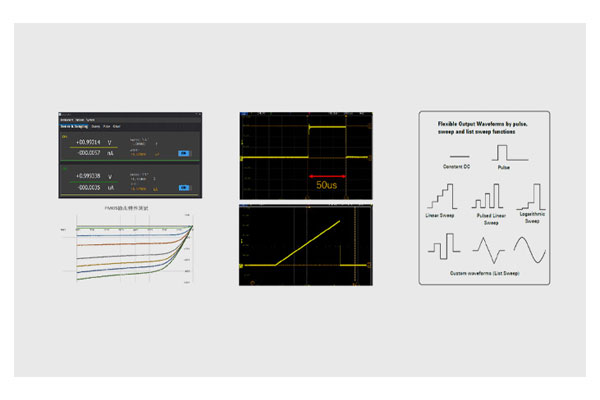

♦ 1M点/秒: 提供高速测量，可以快速设置/数字化率于任意波形发生器/列表扫描；

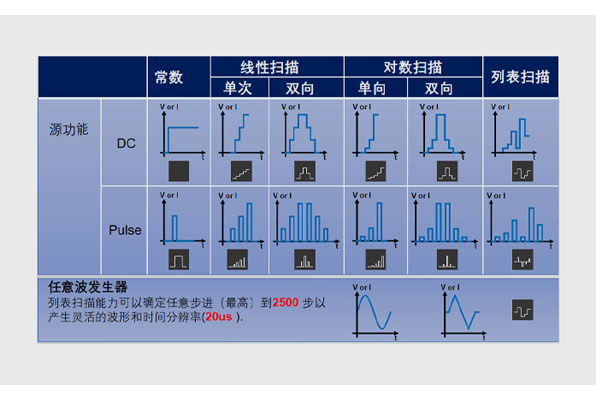

丰富的扫描功能
技术规格
电压源指标
电压设置精度 | 量程 | 设置分辨率 | 精度(1 年)±(%读数+ 偏置) | 典型噪声(有效值)0.1 Hz-10Hz |
±200 V | 1mV | 0.02%+40 mV | 600 μV |
±20 V | 100 μV | 0.02%+5 mV | 100 μV |
±6 V | 10 μV | 0.02%+500 μV | 4 μV |
±200 mV | 1 uV | 0.02%+200 μV | 2 μV |
温度系数 | ±(0.15 × 精度指标)/°C (0℃-18℃,28℃-50℃) |
单通道最大输出功率 | 30W: ±20V@1.5A;30W: ±200 V@0.15A;18W: ±6 V@3A |
设置时间 | <800uS (典型值) |
过冲 | <±0.1% (典型值，Normal,步进是范围的 10% 至 90%，满量程点，电阻性负载测试) |
噪声 10Hz-20MHz | 6V 电压源，3A 电阻负载，<3mV RMS |
电流源指标
电流设置精度 | 量程 | 设置分辨率 | 精度(1 年)±(% 读数+偏置) | 典型噪声(有效值)0.1 Hz-10Hz |
±10 A1 | 50 μA | 0.4% + 40 mA | NA |
±3 A | 20 μA | 0.05% + 5 mA | 10 μA |
±1.5A | 5 μA | 0.02% + 500 μA | 3 μA |
±150 mA | 500 nA | 0.02% + 25 μA | 800 nA |
±15 mA | 50 nA | 0.02% + 2.5 μA | 100 nA |
±1.5 mA | 5 nA | 0.02% + 150 nA | 20 nA |
±150 μA | 500 pA | 0.02% + 25 nA | 200 pA |
±15 μA | 50 pA | 0.02% + 3 nA | 75 pA |
±1.5 μA | 5 pA | 0.03% + 600 pA | 50 pA |
±150 nA | 500 fA | 0.05% + 300 pA | 10 pA |
温度系数 | ±(0.15 × 精度指标)/°C (0℃-18℃,28℃-50℃) |
单通道最大输出功率 | 30W: ±20V@1.5A;30W: ±200 V@0.15A;18W: ±6 V@3A |
设置时间 | <500us (典型值) |
过冲 | <±0.1% (典型值，Normal,步进是范围的 10% 至 90%，满量程点，电阻性负载测试) |
1、10A 量程仅支持脉冲模式,精度为典型值
电压表指标
电压测量精度 | 量程 | 显示分辨率 | 精度(1 年) ±(% 读数+偏置) |
±200 V | 100 μV | 0.02% + 40 mV |
±20 V | 10 uV | 0.02% + 5 mV |
±6 V | 1 uV | 0.02% + 500 uV |
±200mV | 100 nV | 0.02% + 200 μV |
温度系数 | ±(0.15 × 精度指标)/°C (0℃-18℃,28℃-50℃) |
电流表指标
电流测量精度 | 量程 | 显示分辨率 | 精度(1 年) ±(% 读数+偏置) |
±10 A1 | 10 μA | 0.4% + 25 mA |
±3 A | 10 μA | 0.05% + 5 mA |
±1.5A | 1 μA | 0.02% + 500 μA |
±150 mA | 100 nA | 0.02% + 25 μA |
±15 mA | 10 nA | 0.02% +2 μA |
±1.5 mA | 1 nA | 0.02% + 150 nA |
±150 μA | 100 pA | 0.02% + 20 nA |
±15 μA | 10 pA | 0.02% +3 nA |
±1.5 μA2 | 1 pA | 0.03% + 600 pA |
±150 nA2 | 100fA | 0.05% + 300 pA |
温度系数 | ±(0.15 × 精度指标)/°C (0℃-18℃,28℃-50℃) |
1、10A量程仅支持脉冲模式,精度为典型值
2、小电流测量，建议使用三同轴线缆连接 Force Hi接芯线，Guard接内屏蔽层，外屏蔽层接保护地，Force Lo接芯线，内屏蔽层不接，外屏蔽层接保护地，同轴线的额定绝缘电压不小于250V。
电阻表指标（4 线）
电阻测量精度 | 量程 | 显示分辨率 | 默认测量电流 | 典型精度(1 年) ±(% 读数+偏置) |
1 Ω | 1 uΩ | 1 A | 0.09% + 0.5 mΩ |
10 Ω | 10 uΩ | 100 mA | 0.065% + 5 mΩ |
100 Ω | 100 uΩ | 10 mA | 0.065% + 50 mΩ |
1 KΩ | 1 mΩ | 1 mA | 0.055% + 500 mΩ |
10 KΩ | 10 mΩ | 100 uA | 0.065% + 5 Ω |
100 KΩ | 100 mΩ | 10 uA | 0.07% + 50 Ω |
1 MΩ | 1 Ω | 1 uA | 0.05% + 500 Ω |
10 MΩ | 10 Ω | 0.1 uA | 0.65% + 5KΩ |
100 MΩ | 100 Ω | 0.05 uA | 1.27% + 10 KΩ |
温度系数 | ±(0.15 × 精度指标)/°C (0℃-18℃,28℃-50℃) |
手动电流源电阻测量（四线） | 总体误差 = 测量电压/电流源设定电流 = 电阻读数 x (电压源量程的增益误差百分比 + 电流表量程的增益误差百分比 + 电流源量程偏置误差/设定电流) + (电压源量程偏置误差/设定电流值)
示例：电流源设定电流=1A 电压测量量程=6V
总体误差=（0.02%+0.02%+500uA/1A）+(500uV/1A)
=0.09%+0.5mΩ |
脉冲源指标（4线）
最小可编程脉宽 | 100μs |
脉宽编程分辨率 | 1μs |
脉宽编程精度 | ±10μs |
脉宽抖动 | 2μs |

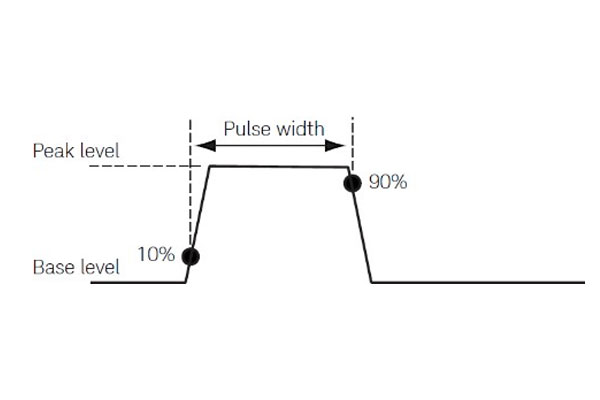

脉冲宽度定义 | 如下图所示，从 10 % 前沿到 90 % 后沿的时间 |
脉冲技术指标 | 最大电流限制 | 最大脉冲宽度 | 最大占空比 |
1 | 0.15A/200V | DC,无限制 | 100% |
2 | 1.5A/20V | DC,无限制 | 100% |
3 | 3A/6V | DC,无限制 | 100% |
4 | 3A/20V | 1mS | 10% |
5 | 10A/6V | 1mS | 10% |
脉冲源上升时间（4 线）
输出 | 量程 | 典型上升时间1,3 | 典型稳定时间2,3 | 测试负载 |
电压源 | 200 V | 600 μS | 1.5 mS | 空载 |
20 V | 200 μS | 360 μS | 空载 |
6 V | 160 μS | 300 μS | 空载 |
电流源 | 10 A | 140 μS | 320 μS | 满载 |
3 A | 120 μS | 280 μS | 满载 |
1.5 A | 120 μS | 280 μS | 满载 |
150 mA | 120 μS | 280 μS | 满载 |
15 mA | 120 μS | 280 μS | 满载 |
1.5 mA | 120 μS | 280 μS | 满载 |
1、脉冲前沿从 10%到 90% 所需的时间。
2、脉冲达到距离最终值 1%的所需的时间。
3、电流源测试基于 6V 电压量程下测试，105%满量程钳位设定。

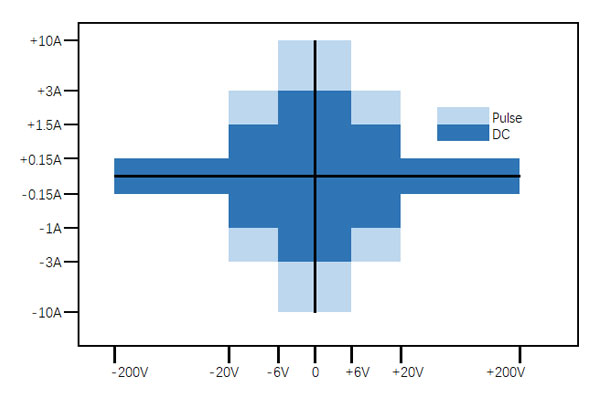

I-V 输出能力
输出建立时间
输出 | 量程 | 典型输出建立时间 | 测试条件 |
Fast 1,2 | Normal1 | Slow1 |
电压源 | 200V | <1.3mS | <1.5mS | <2.5ms | 在开路负载条件下，达到距离最终值 0.1% 以内所需的时间。步进是范围 10% 至90%。 |
20V | <300μS | <360μS | <1ms |
6V | <150μS | <250μS | <1ms |
200mV | <200μS | <250μS | <1ms |
电流源 |
