产品介绍

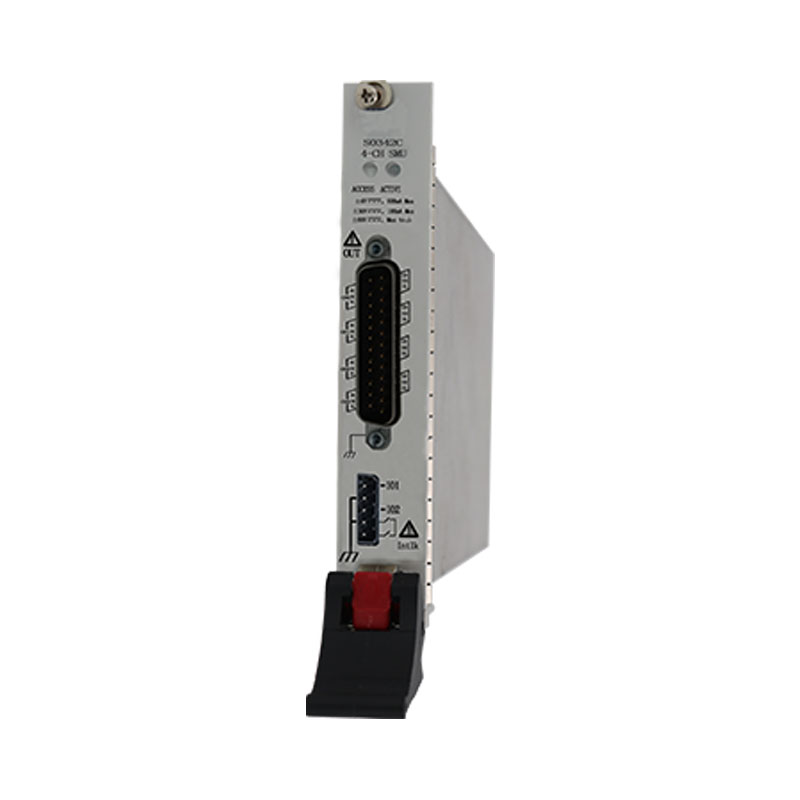

4通道高精度PXIe源表模块，支持标准的PXIe机箱，方便集成和扩展多通道源表，组件大规模集成化测试系统。
主要特点
方便扩展
单通道标准PXle精密电源，易于扩展；
大量程
量程：±30V、±500mA（直流）；
高分辨率
最小测量分辨率可达100pA/100uV；
高采样率
最高可支特500K的ADC采样率。
功能与优势
5功能于一身
电压源
电流源
电流表
电压表
电子负载

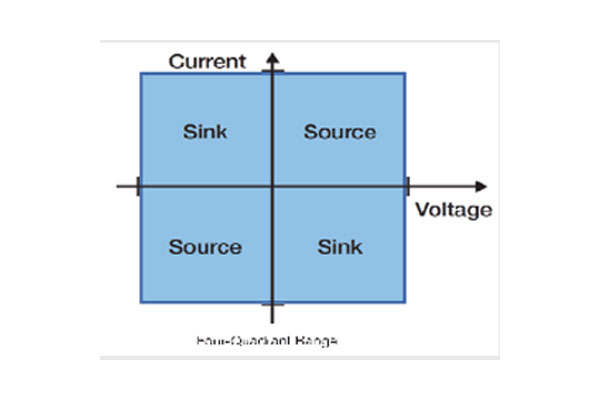

一、三象限为源：输出V/I的实际极性跟随源设定；
二、四象限为负载：CC和CV配合，当负载用时，负载设定极性与源极性相反；
可测试各种设备

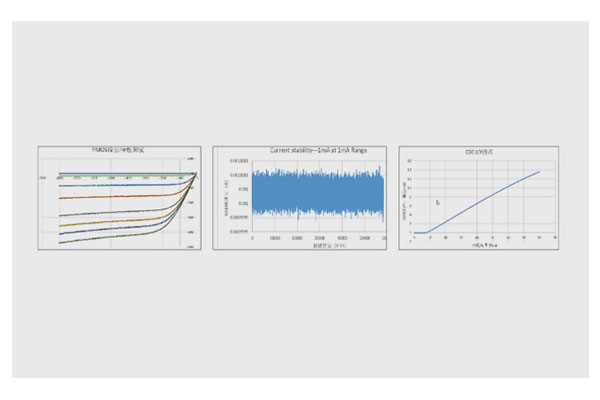

捕获更多的测量数据
♦ 6 位半的数字分辨率: 精度相当于6 位半数字万用表；
♦ 100 fA / 100 nV分辨率: 设置与测量 极佳的灵敏度；
♦ 1M点/秒: 提供高速测量，可以快速设置/数字化率于任意波形发生器/列表扫描；

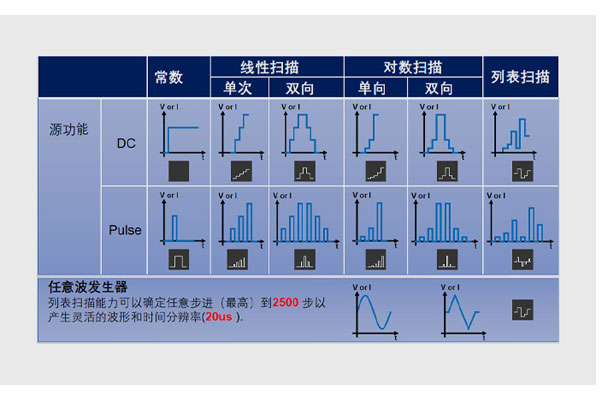

丰富的扫描功能
技术规格
电压源指标
电压设置精度 | 量程 | 设置分辨率 | 精度(1 年)±(%读数+ 偏置) | 典型噪声(有效值)0.1 Hz-10Hz |
±30V | 500 uV | 0.03%+4 mV | 1000 μV |
±6V | 100 uV | 0.03%+1 mV | 100 μV |
温度系数 | ±(0.15 × 精度指标)/°C (0℃-18℃,28℃-50℃) |
通道 1 | CH0 到 CH3 |
单通道最大输出功率 | 3W: ±30V@0.1A，±6V@0.5A |
设置时间 | <200uS (典型值) |
过冲 | <±0.1% (典型值，Normal,步进是范围的 10% 至 90%，满量程点，电阻性负载测试) |
噪声 10Hz-20MHz | 6V 电压源，0.5A 电阻负载，<3mV RMS |
1、所有通道输出与大地电气隔离，但各通道输出共地（LO）
电流源指标
电流设置精度 | 量程 | 设置分辨率 | 精度(1 年)±(% 读数+偏置) | 典型噪声(有效值)0.1 Hz-10Hz |
±500 mA1 | 10 uA | 0.05% + 100 μA | 10 uA |
±100 mA | 2 uA | 0.05% + 10 μA | 1 uA |
±10 mA | 200 nA | 0.05% + 5 μA | 100 nA |
±1 mA | 20 nA | 0.05% + 500 nA | 10 nA |
±100 μA | 2 nA | 0.05% + 50 nA | 1 nA |
±10 μA | 200 pA | 0.05% + 20 nA | 150 pA |
温度系数 | ±(0.15 × 精度指标)/°C (0℃-18℃,28℃-50℃) |
通道 2 | CH0 到 CH3 |
单通道最大输出功率 | 3W: ±30V@0.1A，±6V@0.5A |
设置时间 | <300us (典型值) |
过冲 | <±0.1% (典型值，Normal,步进是范围的 10% 至 90%，满量程点，电阻性负载测试) |
1、500mA 量程仅支持 6V 电压量程
2、所有通道输出与大地电气隔离，但各通道输出共地（LO）
电压表指标
电压表精度 | 量程 | 测量分辨率 | 精度(1 年)±(%读数+ 偏置) |
±30V | 1mV | 0.03%+4 mV |
±6V | 100 uV | 0.03%+1 mV |
温度系数 | ±(0.15 × 精度指标)/°C (0℃-18℃,28℃-50℃) |
电流表指标
电流表精度 | 量程 | 测量分辨率 | 精度(1 年)±(% 读数+偏置) |
±500 mA1 | 10 uA | 0.05% + 100 μA |
±100 mA | 1 uA | 0.05% + 10 μA |
±10 mA | 100 nA | 0.05% + 5 μA |
±1 mA | 10 nA | 0.05% + 500 nA |
±100 μA | 1nA | 0.05% + 50 nA |
±10 μA | 100 pA | 0.05% + 20 nA |
温度系数 | ±(0.15 × 精度指标)/°C (0℃-18℃,28℃-50℃) |
1、500mA 量程仅支持 6V 电压量程

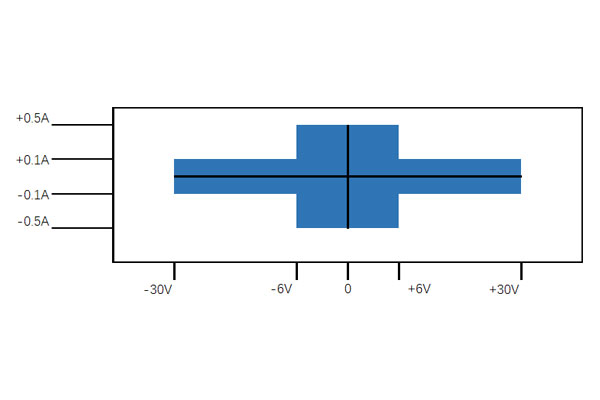

I-V 输出能力
输出建立时间
输出 | 量程 | 典型输出建立时间 | 测试条件 |
Fast1,2 | Normal1 | Slow1 |
电压源 | 30V | <250μS | <780μS | <2.8ms | 在开路负载条件下，达到距离最终值0.1% 以内所需的时间。步进是范围10% 至 90%。 |
10V | <250μS | <780μS | <2.8ms |
电流源 | ±500 mA | <50 μS | <330μS | <2.5ms | 在短路条件下，达到距离最终值 0.1%以内（对于 3 A 范围，为 0.3 %）所需的时间。步进是范围的 10%至 90% |
±100 mA | <50 μS | <270μS | <2.5ms |
±10 mA | <50 μS | <270μS | <2.5ms |
±1 mA | <50 μS | <290μS | <2.5ms |
±100 μA | <50 μS | <5mS | <2.5ms |
±10 μA | <150 μS | <3mS | <2.5m |
1、输出转换速率：Fast,Normal,Slow。
2、Fast 模式在不同的量程或负载条件下输出可能会出现较大过冲，过冲敏感设备建议用Slow 模式。
采样率及 NPLC 设置
配置方式 | 配置范围 |
NPLC | 0.0001PLC ~ 10PLC |
Sampling Rate | 5sps ~ 500Ksps |
测量精度降额（PLC<1）
误差增加量程的百分比
PLC | 量程 |
6V 、30V | 10uA | 100uA 至 100mA | 500mA |
0.1 | 0.01% | 0.03% | 0.01% | 0.02 |
0.01 | 0.03% | 0.06% | 0.02% | 0.04% |
0.001 | 0.30% | 0.40% | 0.30% | 0.40% |
补充特征
传感模式 | 2 线或 4 线（远程传感）连接 |
最大传感引线电阻 | 1 kΩ（额定精度） |
远程传感输出端与传感端最大电压 | 2V |
输出连接器最大输出电压 | >满量程 105% |
直流浮地电压 | ±60 V DC |
SWEEP 扫描 | 扫描间隔从 20uS 至 16S 可配置，单次扫描最大 64K 点 |
自动量程 | 支持，过冲敏感设备建议切换量程前关闭输出再做量程切换动作 |
延时测量（SOURCE DELAY） | 支持，建议用户设置合适的 SOURCE DELAY 以获得更准确的测量值 |
过温保护 | 当检测到内部温度过高时，输出关闭，待温度回到 65 度以下会恢复操作使用 |
其他输出异常保护 | 断电重启，可恢复操作或硬件损坏 |
