XJ4364型

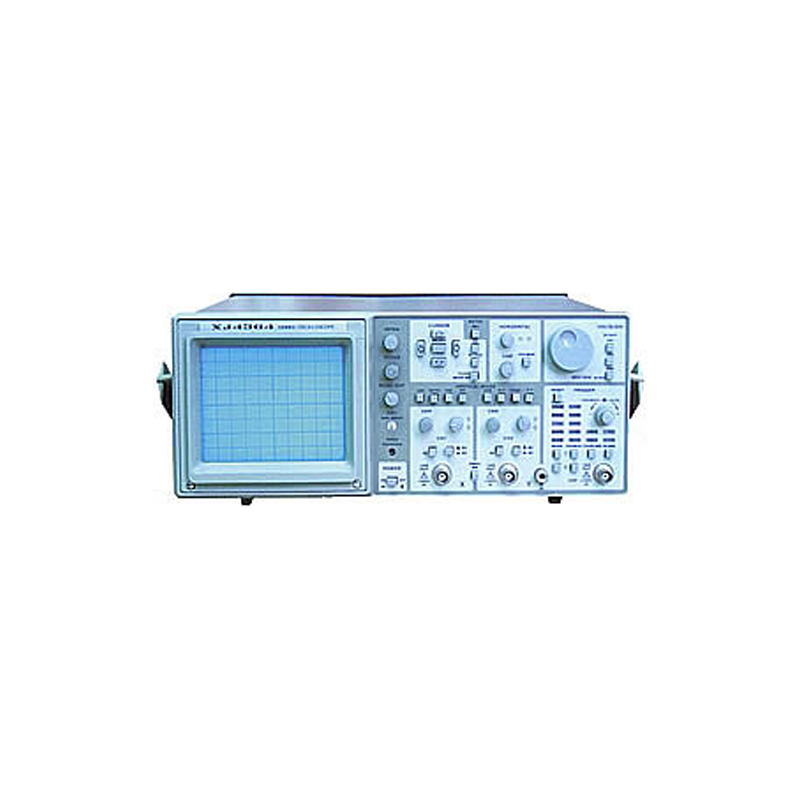

上海新建 100MHzCRT读出示波器 XJ4364型

品牌名称：上海新建

产品型号：XJ4364型

获取报价 加入询盘
产品规格
产品介绍
XJ4364型示波器具有100MHz频带宽度，适用于多种领域观察高速脉冲和高频信号。本仪器具有先进的游标读出功能，能将测试级及被测信号的电压值、时间、频率以字符形式显示在CRT屏幕上，本仪器还具有自动设置功能，能自动快速地将示波器调整到可满意观察被测信号的状态。
资料下载
索取PDF产品资料
渠道商
深圳市乐买宜电子有限公司
地址：广东省.深圳市      获取报价
产品详情

产品介绍

XJ4364型示波器具有100MHz频带宽度，适用于多种领域观察高速脉冲和高频信号。本仪器具有先进的游标读出功能，能将测试级及被测信号的电压值、时间、频率以字符形式显示在CRT屏幕上，本仪器还具有自动设置功能，能自动快速地将示波器调整到可满意观察被测信号的状态。
XJ4364型示波器是本公司军用示波器贯军标生产线的代表产品。



技术参数

垂直系统

频带宽度

DC～100MHz

上升时间

≤3.5nS

偏转系数

5mV/div～5V/div, 分10档

工作方式

Y1、Y2、交替、断续、Y1+Y2

水平系统

偏转系数

50nS/div～0.5S/div, 分22档

扩展

×10

触发方式

Y1、Y2、VERT

面板设定显示

“Y1”：V/div、UNCAL
  “Y2”：V/div、UNCAL
  “Y1+Y2”: +
  “X”: S/div、UNCAL
  水平扩展 ×10":×10
  “X-Y”：X-Y
  “带宽限制”：BW



游标读出功能(双线游标)

电压差（△V）：

显示当前被选用Y通道游标间的△V值，双踪时显示△Y1的V值

时间差（△T）：

显示当前游标间的△T值

频率（l/△T）：

显示当前游标间的l/△T值



自动设置（AUTOSET）功能

按自动设置键，即自动将示波器调整到可满意观察、测试被测波形的状态



一般性能

有效显示面

8div×10div(1div=1cm)

使用电源

AC   220V/50Hz

外形尺寸

330B×130H×440Dmm

重量

8.1kg
