S7000H/S7100H系列回馈型直流源载系统

S7000H/S7100H是一款带回馈功能的源载两用高精度直流电源，作为直流源使用支持双象限的能量流动，作为电子负载使用支持能量回馈电网。该机型具有高转换效率，高功率密度的特点，3U的尺寸可以支持30kW的功率，高达 2000V的输出电压，并且该机型还支持多机并联功能。人机界面同时支持彩色触摸屏和按键旋钮两种操作方式，满足客户的不同使用习惯。可应用于新能源电池测试，储能逆变器测试，汽车电子测试等多个领域，为不同类型的产品提供全面丰富，高效可靠的测试方案。

S7000H/S7100H系列产品特点
电压范围0-2000V（Up to 2250V）,支持20台以上并机
3U/30kW高功率密度
源载功能自由切换
能量双向流动，输出端能量高效回馈电网，节能环保
输出电压/电流低纹波高精度
通讯接口RS485/RS232/LAN/USB/CAN
全方位保护功能，支持OCP/OVP/OPP/OTP/输入保护/孤岛保护等
按键面板和触摸屏双人机界面设计

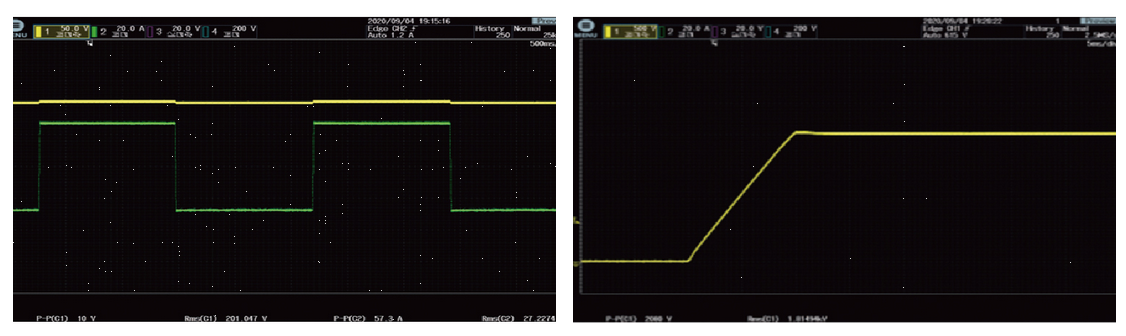

产品界面


S7000H/S7100H系列技术参数

型号

S7000H-7K5
-0750-0040

S7000H-15K
-0750-0080

S7000H-30K
-0750-0120

S7000H-15K
-1500-0040

S7000H-21K
-2000-0040

S7000H-30K
-2000-0040

S7000H-30K
-2000-0060

额定值

输出电压

750V

1500V

2000V

输出电流

40A

80A

120A

40A

60A

输出功率

7.5kW

15kW

30kW

15kW

21kW

30kW

精确度

电压

≤0.05%F.S.

电流

≤0.1% F.S.

纹波

电压Vpp
(20MHz)

<1000mV

<3000mV

3000mV

<3000mV

电压(rms)

<200mV

<300mV

<400mV

电流(rms)

<40mA

<100mA

<35mA

<60mA

斜率

电压（空载）

0.001V/ms
~80V/ms

0.001V/ms
~ 200V/ms

电压（满载）

0.001V/ms~30V/ms

0.001V/ms~90V/ms

电流

0.001
~ 20A/ms

0.001
~40A/ms

0.001
~ 60A/ms

0.001
~20A/ms

0.001
-20A/ms

0.001
~ 20A/ms

动态响应时间

<1ms

负载额定值

输入电阻

7500Ω

最小操作电压

3V@40A

3V@80A

3V@120A

6V@40A

10V@40A

10V@60A

效率

95%

机箱尺寸(mm)

733(D)*445(W)*132.5(H)

重量（净重)

≈40kg

≈45kg

≈50kg

≈45kg

≈50kg

型号		S7100H-SK-0100-0200	S7100H-10K-0100-0400	S7100H-15K-0100-0600
额定值	输出电压	100V	100V	100V
	输出电流	200A	400A	600A
	输出功率	5kW	5kW	15kW
精确度	电压	≤0.02%F.S.
精确度	电流	≤0.1% F.S.
纹波	电压Vpp (20MHz)	<100mv	<100mV	<100mV
	电压(rms)	<20mV	<20mV	<20mV
	电流(rms)	<200mA	<200mA	<200mA
斜率	电压（空载）	0.001V/ms~10V/ms	0.001V/ms~ 10V/ms	0.001V/ms~10V/ms
	电压(满载）	0.001V/ms- 5V/ms	0.001V/ms~5V/ms	0.001V/ms-5V/ms
	电流	0.001~ 450A/ms	0.001~450A/ms	0.001~450A/ms
动态响应时间		<500μs
负载额定值	输入电阻	360Ω	360Ω	360Ω
负载额定值	最小操作电压	1v@200A	1v@400A	1v@600A
效率		92%
机箱尺寸(mm)		699(D)445(W)133(H)
重量（净重)		≈33kg	≈35kg	≈37kg
