D1000系列

科威尔 高精度双向直流电源 D1000系列

品牌名称:科威尔

产品型号:D1000系列

产品规格
产品介绍
输出电压、电流范围宽
输出精度及分辨率高
高动态响应特性,响应时间3ms
多重滤波,输出纹波特性好
可选配纹波叠加功能
快速通讯平台,实现CAN通讯1ms周期指令下发并执行
标配多种通讯接口,包括RS485、CAN及LAN,可选配Ether CAT
资料下载
渠道商
地址:广东省.深圳市      获取报价
产品详情

D1000系列 高精度双向直流电源

D1000系列高精度双向直流电源采用两级变换架构实现,具有高精度、高动态响应和双向可回馈等特性,主要应用于电动汽车驱动电机(控制器)、电动车辆动力总成系统等,对于电动汽车电机电控测试,可以满足其过载能力、效率、堵转、最高转速、超速、馈电等性能的模拟实验。

D1000系列 产品特点
输出电压、电流范围宽
输出精度及分辨率高
高动态响应特性,响应时间3ms
多重滤波,输出纹波特性好
可选配纹波叠加功能
快速通讯平台,实现CAN通讯1ms周期指令下发并执行
标配多种通讯接口,包括RS485、CAN及LAN,可选配Ether CAT

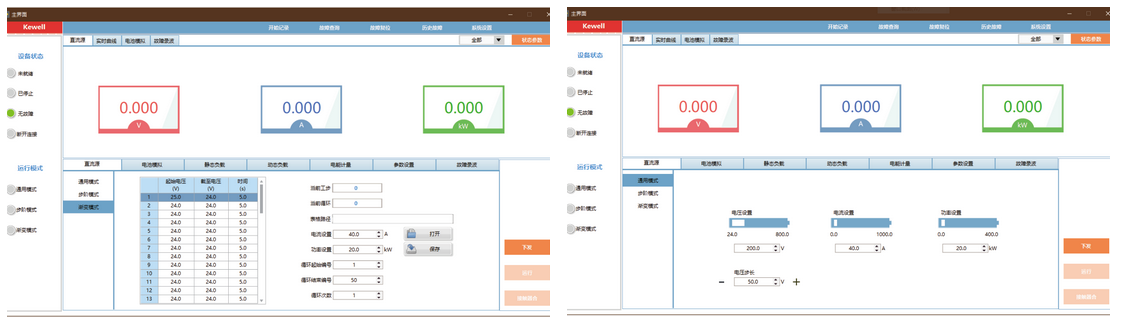

产品界面



D1000系列 技术参数

型号

额定功率*[kW]

额定电流*
 [A]

峰值功率 (60s)[kW]

峰值电流 (60s)[A]

电压范围 [M]

D1000-50-1000-300-EVD

50

300

60

360

24-1000

D1000-100-1000-350-EVD

100

350

150

525

24-1000

D1000-150-1000-500-EVD

150

500

200

666

24-1000

D1000-200-1000-50O-EVD

200

500

250

625

24-1000

D1000-250-1000-500-EVD

250

500

350

700

24-1000

D1000-300-1000-60O-EVD

300

600

400

800

24-1000

D1000-400-1000-1000-EVD

400

1000

500

1250

24-1000

D1000-500-1000-1000-EVD

500

1000

600

1200

24-1000

D1000-600-1000-1000-EVD

600

1000

720

1200

24-1000

备注:*以上同等功率等级另有800V及1200V标机。另外,还有双通道及1500V和2000V高压型标机。


输出特性

电压精度

±(0.1%·FS+5dgt)

电流精度

±(0.1%-FS+5dgt)

响应时间

≤3ms(10%-90%突加载)

切换时间

≤6ms(*90%-·90%切换)

电压纹波

≤0.2%·FS

负载效应

0.1%-FS

保护功能

过压、过流、过温、缺相、急停等



输入要求

电网相数

3φ3W+PE

电网电压

380V±15%

电网频率

  50Hz±5Hz


回馈特性

回馈功率

全功率段能量回馈

电流失真

≤3%

功率因数

≥0.99


通讯和接口

本地操作

大屏幕液晶

远程通讯

RS485/LAN/CAN

其他接口

外部急停、故障信号、电压补偿


绝缘电阻

≥20MΩ(500Vdc)

耐压性能°

3000vdc(60s,无飞弧、击穿)

接地电阻

≤0.1Ω

冷却方式

强制风冷

环境温度

-10~40℃

相对湿度

0-90%RH (25℃非凝结)

海拔

≤2000m
