产品简介

双通道实时同步测量振动、转速、AC、DC及其他过程参量；具有双面动平衡功能、长数据记录、阶次分析、相位分析、Esp包络解调、轨迹图等功能；高精度16位A/D转化器；高精度的测试手段，配合低温漂，高稳定的电路设计，1~12800倍自动量程扩展了信号的动态范围；多CPU同步数字化信号处理，提高测量精度和分辩率；多种输入方式和触发输入；与PMS软件结合实现振动精密分析，为设备的预测维修提供了一个完整的组合方案。

基本参数

显示	彩色3.5’图形点阵液晶显示器，320×240，带LED背光
存储容量	8G Bytes FlashROM , 512M Bytes RAM，已扩充8GB Bytes SD卡FlashROM
电源	可充电锂离子电池组7.2V 4000mAh，带保护电路，连续工作>8小时。外部充电电源适配器：DC12V，1.5A
通讯	USB1.1
功耗	电源电流≤450mA（全部功能开启）；电源电流≤1 mA（关机模式）
外形尺寸	213mm×124mm×55mm
质量	（750~820）g（含电池）
工作温度	-10℃ ~ 45℃
储存温度	-10℃ ~ 60℃
外壳防护	IP54

信号测量指标

信号值	有效值/峰值/峰峰值/真峰值/真峰峰值
信号类型	ICP加速度，速度传感器，位移传感器，AC/DC,转速手动输入
信号输入	AC，DC，ICP(24V/3mA)，转速
测量参数	加速度信号 ICP 24V/3mA、直流信号、交流信号、转速信号、手动输入
测量形式	通频带有效值，频谱，时域波形
输入信号范围	DC:±10V;AC:±10Vrms;ICP输入:100mV/g;最大信号范围:±10Vrms;最小信号范围:±10mV
传感器自检	无
自动量程	有
动态范围	>85db
准确度	5%
频率范围	最大40 kHz，AC/ICP ；最小2 Hz， AC/ICP；硬件二次积分2Hz—100Hz
高通滤波器	2Hz 5Hz，10Hz 100，200，500，1k，2k，5k
低通滤波器	100Hz、200Hz、400Hz、500Hz、800Hz、1kHz、2kHz、4kHz、5kHz、10kHz、40kHz
FFT解析度	100，200，400，800，1600，3200，6400，12800
采样点数	256~32768点
平均算法	有，支持键相信号的时域平均（N次），频域平均（多种平均方法）
注释码	100种，可任选，上位机可编辑

振动测量指标

输入方式	标准ICP（24V/3mA）
通道数	单通道,双通道同时
基本频率范围	加速度： 10Hz~5kHz；一次积分：10Hz~1kHz；二次积分：10Hz~1kHz
量程	海宁窗，汉明窗，平顶窗，矩形窗等
示值误差	加速度： ±（5%×读数值+5个字）；一次积分：±（5%×读数值+10个字）；二次积分：±（5%×读数值+10个字）
分辨率	加速度： 0.001g；一次积分：0.01mm/s；二次积分：0.1um
测量范围	加速度： 0g~50g；一次积分：0 mm/s ~7798mm/s；二次积分：0 um ~124mm（峰值）。注：测量范围按100mV/g模拟
电压模拟振动传感器信号测量	加速度： 2Hz~40kHz（双通道同时测量时，其最高频率为20kHz）；一次积分：2Hz~1kHz；二次积分：2Hz~1kHz
幅度值	由于扩展频率采用电压模拟方式检验，信号电压幅度最大值为±10Vpp
测量范围（电压模拟）	加速度： 0g~100g；一次积分：0 mm/s ~15597mm/s；二次积分：0 mm ~6205mm(按最大输入，最低频率时积分计算出峰值)。注：测量范围按100mV/g模拟

电压测量指标

直流电压测量	幅值范围：±10V ；分辩率：1mV ；允许误差：±（5%×读数值+1个字）
交流电压测量	幅度范围：10Vrms ；频率范围：10Hz~40kHz（单通道），10Hz~20kHz（双通道同时）；分辩率：1mV ；允许误差：±（5%×读数值+1个字）

转速测量指标

信号输入方式	内激光，外激光及外部脉冲信号输入三种方式
转速范围	60rpm~12000rpm
分辩力	1rpm
允许误差	±（0.1%×读数值+1个字）

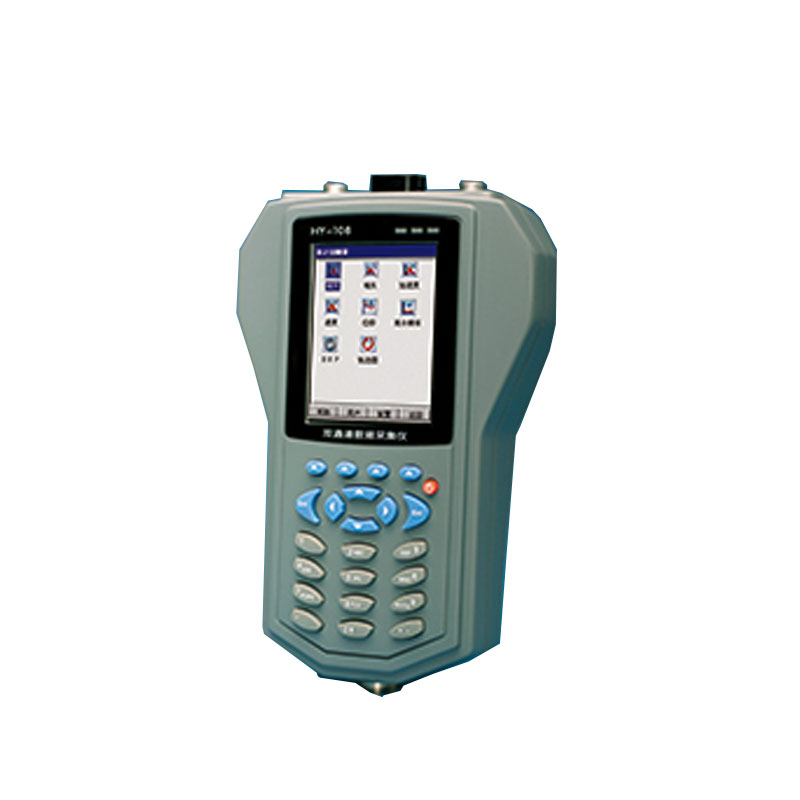

上海华阳 双通道数据采集器 HY-108
