型号名称 | 功率范围 | 最高电压 | 最大电流 | 输出模式 | 通道数 | 其他选项 |
---|---|---|---|---|---|---|
3330F | 100-150W:63 | 80-150V:64 | 10-30A:65 | 定电压CV, 定电流CC, 定功率CP, 定电阻CR:66 | 单通道:68 | 机框模块组合式:69 |
3330F系列 双负载模组,一模组即具有两组直流电子负载,每个3330F系列模组均有双独立的控制及显示面板、定电流/定电阻/定电压/定功率/动态模式,配合3300F机框上的150组 储存/呼叫 记忆,能有效地控制所有负载的设定,更可透过RS232、Ethernet、USB和GPIB等介面进行远端控制。
具备短路测试功能及设定短路时间,并可量测短路电压及电流。
在定电流及定功率模式下,可做动态负载之模拟,其电流上升、下降斜率均为独立可调。
于模组上新增的OCP、OPP单键测试功能,使得OCP、OPP之测试更有效率及准确。
可设定的吃载/停止吃载(LOAD ON/OFF)电压点及良/不良(GO/NG)的比较判断功能、电压极性显示可正可负及150组 储存/呼叫 记忆,使得负载更适用于各种不同的应用。
多达150组测试参数及状态的储存功能,让其可根据自动测试(auto sequence)需求,随时将储存记忆调出来任意使用。
性能特点:
5位数之数位电压、电流以及功率表
单一模组具有相互隔离两组负载
大型LCD Display、可用飞梭旋钮或按键调整设定
可同时显示2组电压值、电流值、瓦特值
可执行OCP、OPP测试
须安装于机框3302F〔单组框〕、3305F〔双组框〕或3300F〔四组框〕上,且机框上具有150组 储存/呼叫 记忆
可设定开机状态值
定电流、定电阻、定电压、定功率、动态及短路模式
于短路测试时可设定短路时间
过电压、电流、功率及温度保护
电压极性显示可设成正值(”+”)或负值(”-”)
具有同步并联执行之功能(SYNC. Load on)
可选用介面:GPIB、RS232、USB、LAN
订购信息
双直流电子负载模块

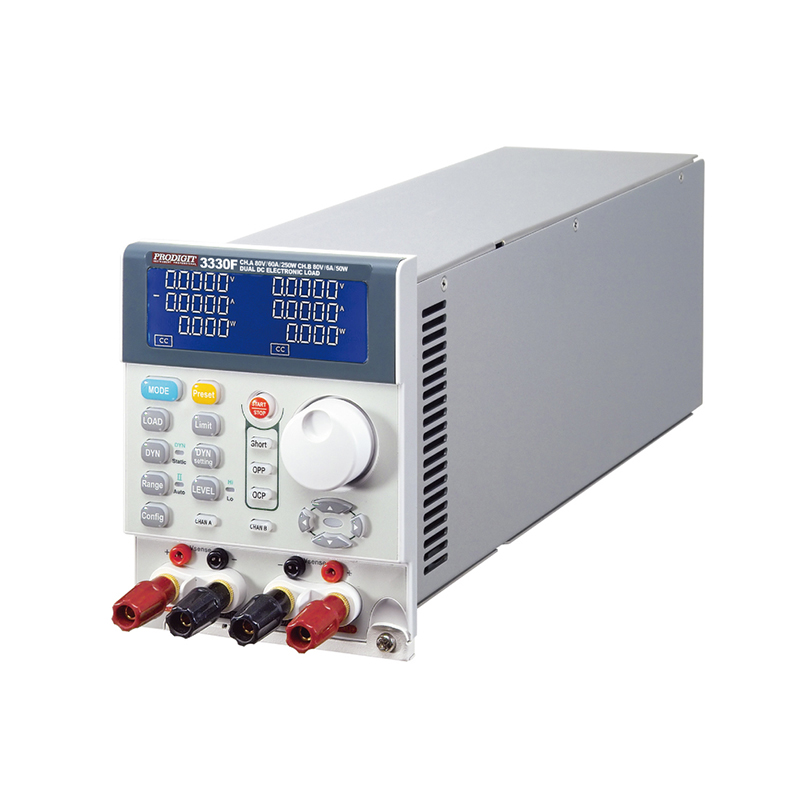

3330F 250W, 60A, 80V & 50W, 6A, 80V

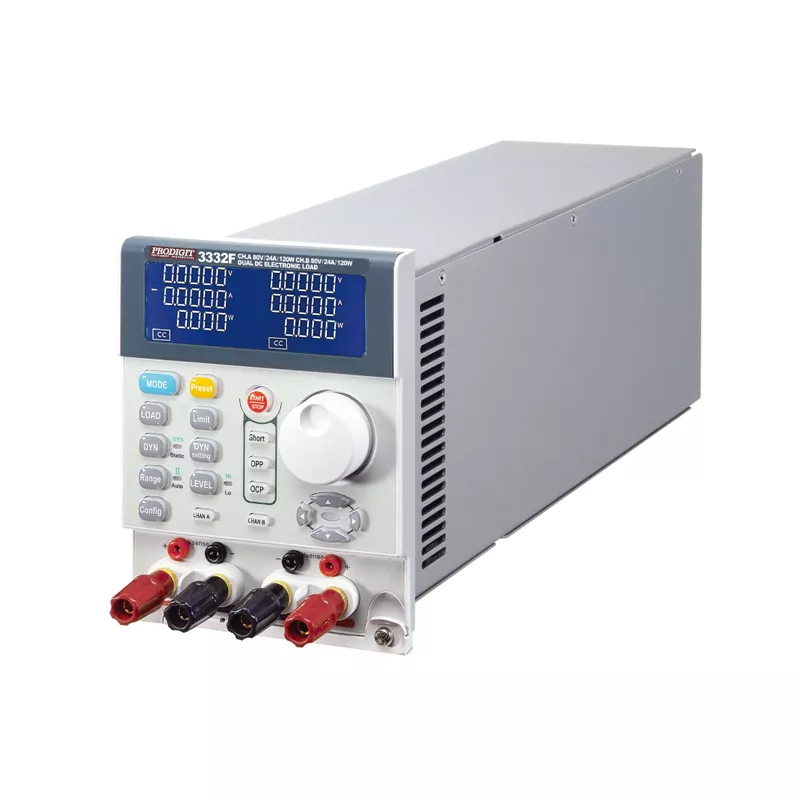

3332F 120W, 24A, 80V & 120W, 24A, 80V

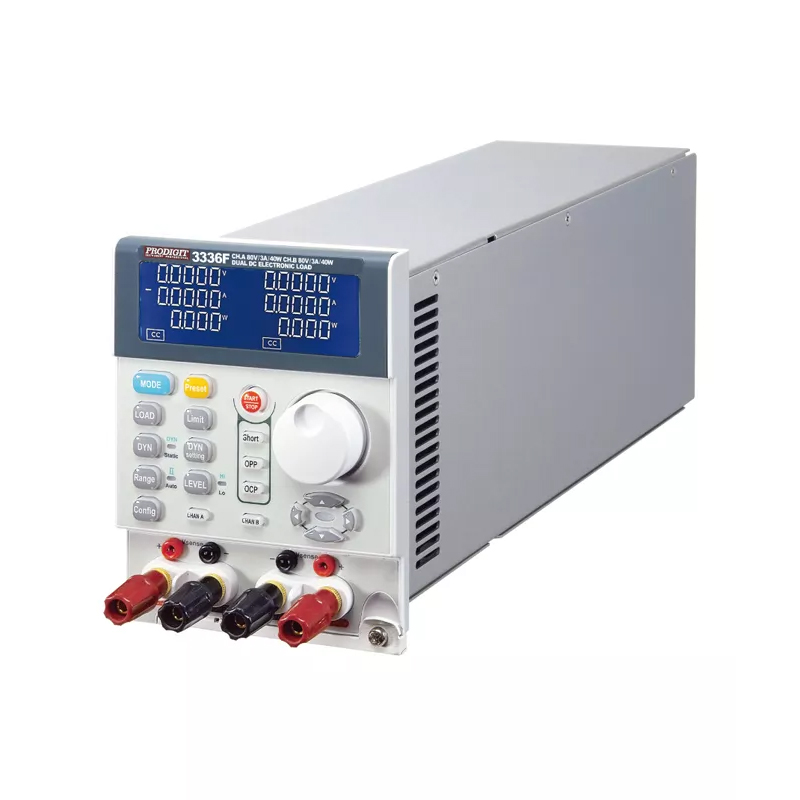

3336F 40W, 3A, 80V & 40W, 3A, 80V

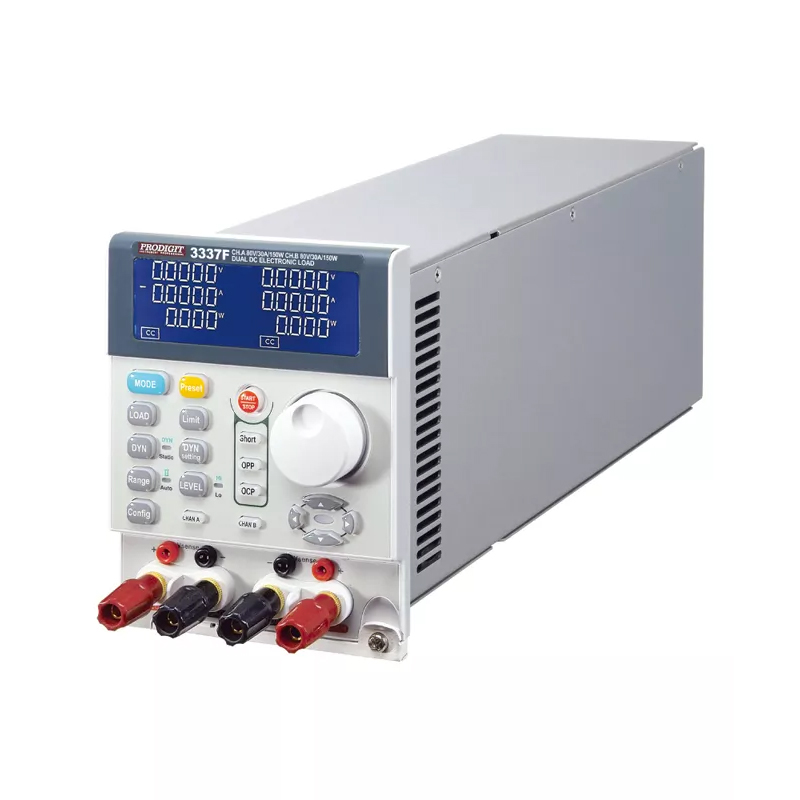

3337F 150W, 30A, 80V & 150W, 30A, 80V
电子负载机框
![]() | ![]() | ![]() |

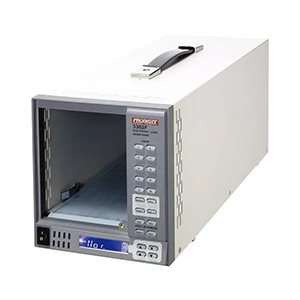

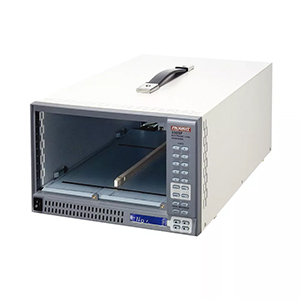

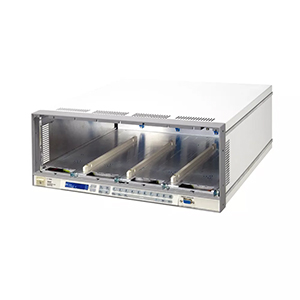

302F (单组框) | 3305F (双组框) | 3300F (四组框) |
选购通讯界面:
GPIB Card 、 RS232 Card、 USB Card 、 LAN Card

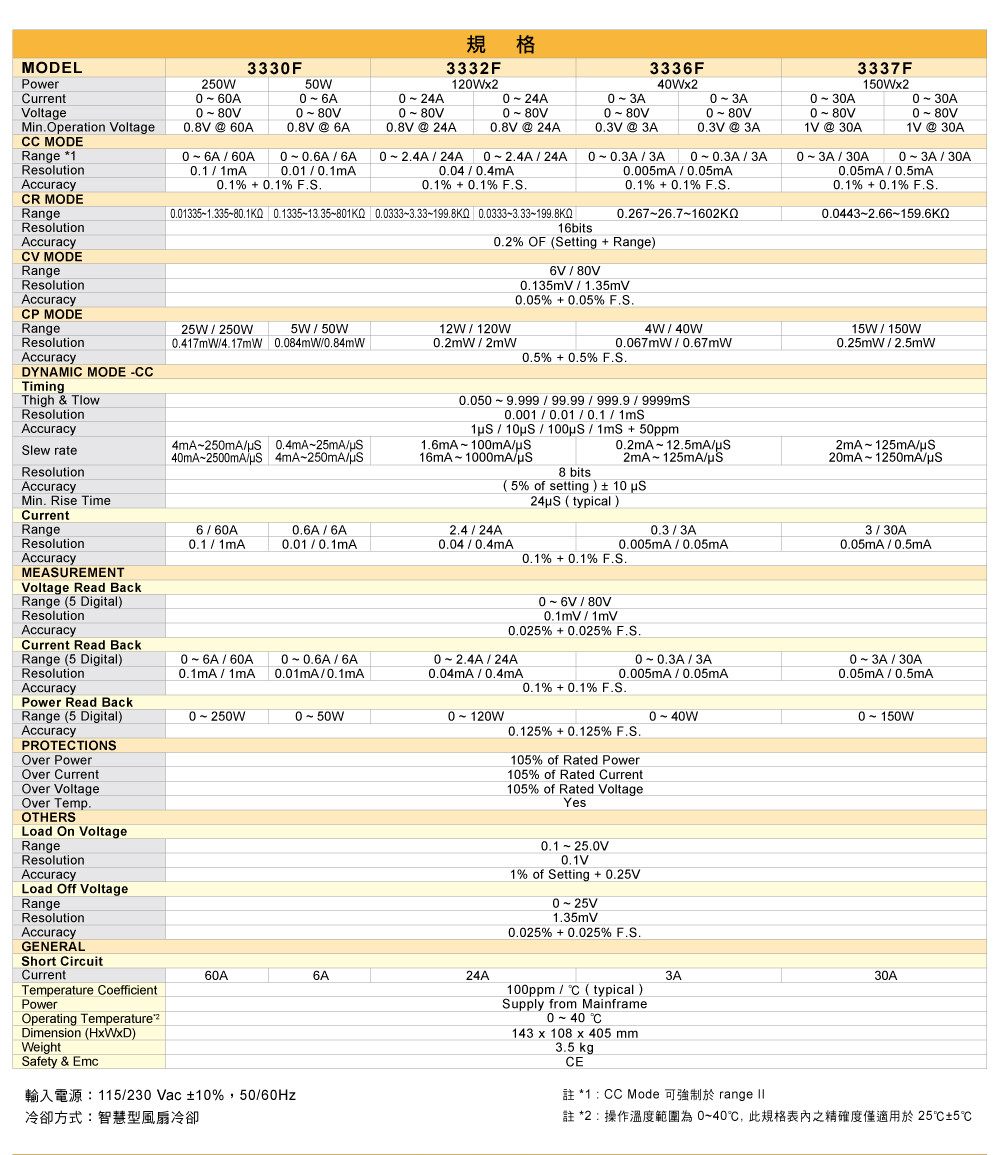

产品规格
