产品说明
MR系列高电压宽范围可程式直流电源供应器（太阳能电池数组模拟功能）
台湾百科新推出MR系列高电压宽范围可程式直流电源供应器（（太阳能电池数组模拟功能），2U/5KW的高功率密度设计，电压分辨率最高为10mV、电流分辨率最高为1mA。具有可模拟太阳能电池数组功能，其高速响应的设计用以模拟太阳能电池的输出I-V曲线，可应用于PV Inverter的最大功率追踪（MPPT）性能测试。单机内置101组太阳能电池参数于记忆体内，使用者可于前面板设定太阳能电池I-V特性参数（Vmp/Pmp/法规/材料），经由计算后建立高达1024点的模拟太阳能电池数组I-V曲线给予PV Inverter测试其静态性能。若是应用于大功率PV Inverter测试时，可以利用主从模式来并联至10台50KW的输出。MR系列高电压宽范围可程式直流电源供应器（（太阳能电池数组模拟功能）操作简易方便，前面板数字键及飞梭旋钮输入设定值，后面板搭配标准的USB / RS232 / Analog Programming / GPIB/LAN（LXI）界面易于程序控制。
具有矩形输出特性的传统电源只能提供一个电压点/电流点的最大输出功率。宽范围输出将最大输出功率从一个点扩展到以下所示的范围曲线如下图所示。这种灵活性意味着多范围的电压电流点可在相同功率下有不同的变化，进而替代多台固定范围的电源供应器。
真实的太阳能电池数组会因天候、照度、下雨、云遮进而影响输出I-V曲线，因此；本机搭配人性化的操作软件，藉由设定I-V特性参数（Vmp/Pmp/法规/材料）及建立照度（W/m2）参数及温度，让使用者测试PV Inverter于不同条件下，进行动态模拟MPPT，再加上即时的显示Vdc / Idc / Power / MPPT（W）/ MPPT（%）/ Avg MPPT（%）等读值，可立即了解整个追踪状况。为了方便使用者测试各地区法规，还在软件内置了EN50530 & Sandia & NB/T 32004测试法规，并且将报表直接存盘于电脑上。
功能说明
MR 系列高压多量程直流电源由 160V、250 V、500 V 和 1000 V 型号组成，可在紧凑的 5U 外形中产生 2 kW 的清洁输出功率。该系列适用于工作台使用和自动化测试系统应用。对于台式应用，该系列提供直观的用户界面，用于列表模式编程和直接从前面板调整压摆率。系统集成商受益于快速的命令响应时间、出色的调节和低噪声特性。该系列支持 USB、GPIB、LXI 兼容 LAN 和模拟接口，用于远程控制和编程。提供 的 LabVIEWTM、IVI-C 和 IVI.NET 驱动 程序 进一步 简化 了 系统 开发。
内置的SAS（太阳能电池阵列模拟器）功能使用户能够生成PV（光伏）I-V曲线，用于测试太阳能逆变器。可选的SAS软件可用于模拟不同阵列在各种天气和辐照度条件下的I-V曲线。
特点
宽范围多种电压电流切换，一机抵多机
2U/5KW高功率密度设计
电压输出范围选择：160V/250V/500V/1000V
电流输出范围选择：120A/80A/40A/20A
单相220Vac输入
快速的指令反应时间（10mS）
隔离的模拟控制及监控界面
电压/电流斜率可调（上升及下降）
电压分辨率高达10mV，电流分辨率高达1mA

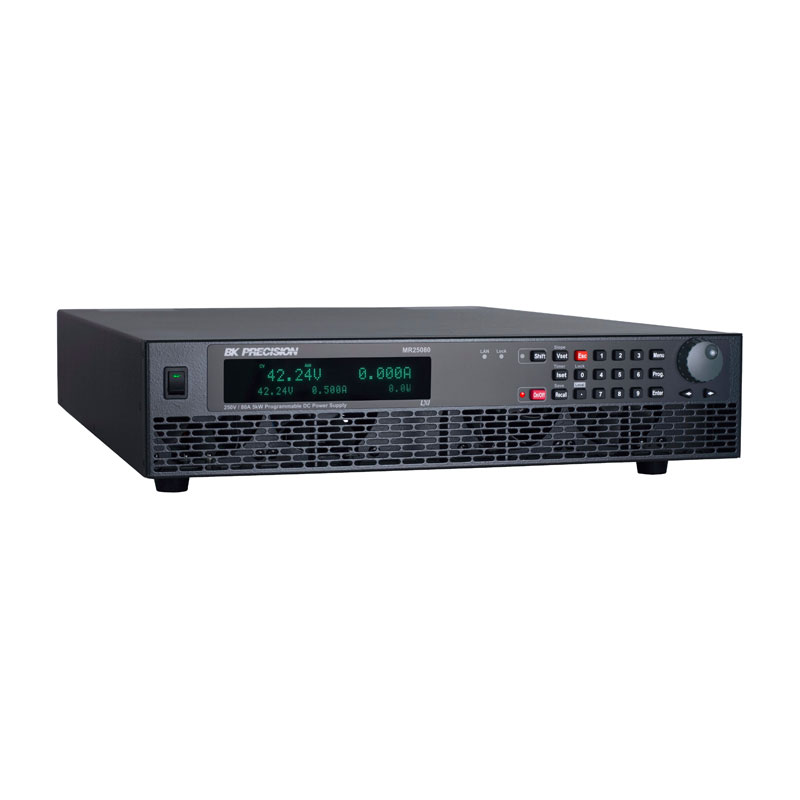

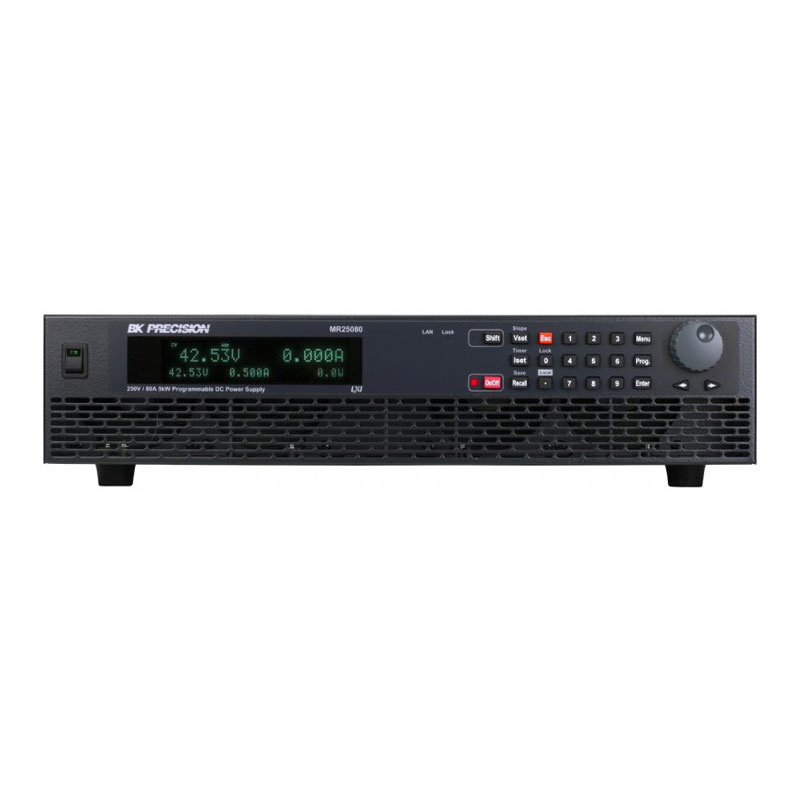

数字键、飞梭旋钮、功能键操作
低涟波、低噪声输出（85mVrms/500mVpp）
功率因素高达0.99
效率高达85%
最高可同时并联10台输出（50KW）
过电压（OVP）、过电流（OCP）、过温（OTP）、过功率（OPP）、Remote Sense脱落反接保护、按键锁保护功能
远端压降补偿功能（Remote Sense）
10组Program，每个Program各有100个Step可编辑（支持单机编辑及软件编辑）
快速的瞬时反应时间（≦1.5mS）
内键太阳能电池数组模拟功能
可模拟不同温度及照度下的I-V曲线
单机可编辑101组太阳能电池模拟曲线
可模拟太阳能面板掩码下的I-V曲线（可达1024点）
可测试静态（Static）及动态（Dynamic）MPPT性能
软件具有数据记录功能
软件即时显曲线追踪状态及曲线

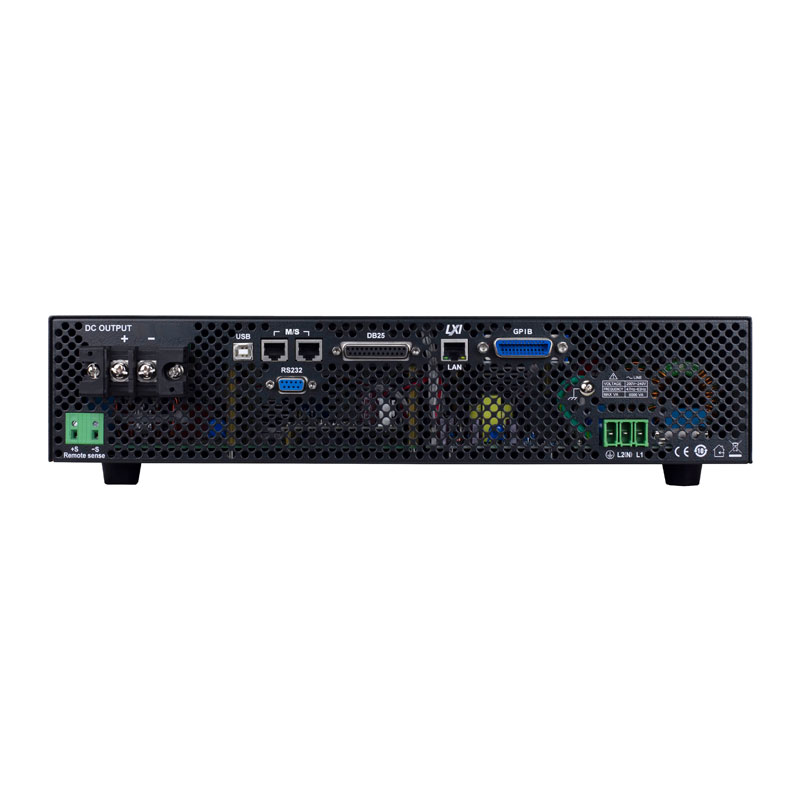

标准界面USB（USBTMC）/RS232/RS485/Analog Programming/GPIB/LAN（LXI）
内置EN50530 & Sandia & NB/T 32004测试法规
一台PC最多可控制30个电源
cTUVus认证标志符合UL和CSA安全标准
太阳能电池数组模拟软件（Solar Array Simulation）
特点
输入参数多元化（Vmp/Pmp/法规/材料）
测试静态/动态最大功率追踪效率
使用者定义模拟曲线
模拟一天的日照条件下之最大功率追踪性能
使用者定义日照曲线
模拟各种天候条件下的I-V曲线（照度、下雨、云遮）
即时测量MPPT效率及平均MPPT效率
即时观看MPPT点相对位置
即时报表存取
内置EN50530 & Sandia & NB/T 32004测试法规
模型 | MR3K160120 | MR160120 | MR25080 | MR50040 | MR100020 |
电压 | 0 ~ 160V | 0 ~ 160V | 0 ~ 250V | 0 ~ 500V | 0 ~ 1000V |
当前 | 0 ~ 120A | 0 ~ 120A | 0 ~ 80A | 0 ~ 40A | 0 ~ 20A |
权力 | 0 ~ 3000W | 0 ~ 5000W | 0 ~ 5000W | 0 ~ 5000W | 0 ~ 5000W |
规格说明
模型 | MR3K160120 | MR160120 | MR25080 | MR50040 | MR100020 |
输出速率 |
输出速率电压 | 160V | 160V | 250V | 500V | 1000V |
输出速率电流 | 120安 | 120安 | 80安 | 40安 | 20安 |
输出速率功率 | 3000瓦 | 5000瓦 | 5000瓦 | 5000瓦 | 5000瓦 |
线路调节 |
电压 | 32mV | 32mV | 15mV | 55mV | 80mV |
当前 | 60毫安 | 60毫安 | 20毫安 | 12毫安 | 10毫安 |
负载调整率 |
电压 | 80mV | 80mV | 120mV | 200mV | 250mV |
当前 | 180毫安 | 180毫安 | 50毫安 | 40毫安 | 25毫安 |
纹波和噪声（20Hz~20MHz） |
正常模式电压 | ≦48毫伏尔姆/ ≦120毫伏 | ≦48毫伏尔姆/ ≦160毫伏 | ≦85毫伏尔姆/ ≦500毫伏 | ≦75毫伏尔姆/ ≦600毫伏 | ≦120毫伏尔姆/ ≦700毫伏 |
正常模式电流(1) | ≦120毫安 | ≦160毫安 | ≦20毫安 | ≦10毫安 | ≦5毫安 |
分辨率 |
编程 | 10mV/7.5mA | 10mV/7.5mA | 10mV/5mA | 20mV/2mA | 100mV/1mA |
回读 | 10mV/7.5mA | 10mV/7.5mA | 10mV/5mA | 20mV/2mA | 100mV/1mA |
编程精度 |
电压 | 160mV | 160mV | 100mV | 300mV | 500mV |
当前 | 360毫安 | 360毫安 | 60毫安 | 50毫安 | 25毫安 |
回读精度 |
电压 | 160mV | 160mV | 250mV | 300mV | 500mV |
当前 | 240毫安 | 240毫安 | 60毫安 | 50毫安 | 25毫安 |
输出 响应时间(2) |
满载时的上升时间 | ≦30毫秒 | ≦30毫秒 | ≦30毫秒 | ≦30毫秒 | ≦30毫秒 |
空载上升时间 | ≦30毫秒 | ≦30毫秒 | ≦30毫秒 | ≦30毫秒 | ≦30毫秒 |
满载时的下降时间 | ≦80毫秒 | ≦50毫秒 | ≦55毫秒 | ≦40毫秒 | ≦50毫秒 |
空载下降时间 | ≦10秒 | ≦10秒 | ≦8秒 | ≦10秒 | ≦10秒 |
保护 |
过压保护范围 | 0 至 176V | 0 至 176V | 0 至 275V | 0 至 550V | 0 至 1100V |
过压保护精度 | 1.6V | 1.6V | 2.5V | 5V | 10V |
OCP 范围 | 0 至 132A | 0 至 132A | 0 至 96A | 0 至 48A | 0 至 24A |
OCP 精度 | 1.2安培 | 1.2安培 | 0.8安培 | 0.4安培 | 0.2安培 |
常规 |
远程感应补偿 | 3.2V | 3.2V | 5V | 10V | 20V |
瞬态响应时间(3) | ≦1.5毫秒 | ≦1.5毫秒 | ≦1.5毫秒 | ≦1.5毫秒 | ≦1.5毫秒 |
命令响应时间(4) | 10毫秒 | 10毫秒 | 10毫秒 | 10毫秒 | 10毫秒 |
效率(5) | ≧80% | ≧85% | ≧85% | ≧85% | ≧85% |
功率因数 | 0.99 | 0.99 | 0.99 | 0.99 | 0.99 |
标准接口 | 模拟（电气隔离） DB25）、USB（USBTMC 兼容和虚拟 COM）、RS232、GPIB、局域网（1.5 LXI 设备 规格 2016）， RS485 |
交流线路输入 | 200 至 240 VAC ± 10%，47 Hz 至 63赫兹 |
交流线路相位 | 单相 |
最大额定输入功率 | 4000 伏安 | 6000 伏安 | 6000 伏安 | 6000 伏安 | 6000 伏安 |
额定温度操作 | 32 °F 至 104 °F（0 °C 至 40 °C） |
温度额定值存储 | -14 °华氏度 至 158 °F （-10 °C 至 70 °C） |
温度系数 电压 | 32毫伏/ °C | 32毫伏/ °C | 50毫伏/ °C | 100毫伏/ °C | 200毫伏/ °C |
温度系数电流 | 48毫安/ °C | 48毫安/ °C | 32毫安/ °C | 16毫安/ °C | 8毫安/ °C |
尺寸 （ 宽 × 高 × 深 ） | 16.5 英寸 x 3.5 英寸 x 21 英寸 （420 x 88 x 532 毫米） |
重量 | 38.6 磅（17.5 千克） |
保证 | 3 年 |
标准配件 | 电源线，测试报告和 校准证书 |
可选配件 | 机架安装套件 （RKPVS） |
法规遵从性 |
安全 | 低压 指令 （LVD） 2014/35/EU， EN61010-1：2010， cTUVus 认证标志(6)符合美国 （UL 61010-1：2012） 和加拿大 （CAN/CSA-C22.2 NO. 61010-1-12） 安全要求 标准 |
电磁 兼容性 | 电磁兼容指令 2014/30/EU， EN61326-1：2013 |
规格可能会有变化 恕不另行通知。 |
（1） 当输出功率>全功率的1.0%时施加电流纹波。
（2） 从总电压偏移的10%到90%或从90%到10%。
（3） 负载变化为额定输出电流的1-5%时，输出电压恢复的时间在其额定输出的50.100%以内。
（4） 收到命令数据后输出开始更改的典型时间。
（5） 在标称线路和最大负载下。
（6） 由OSHA认可的国家认可测试实验室（NRTL）进行测试和认证。
安全认证
CE
低电压指令 （LVD） 2014/35/EU、EN61010-1：2010、cTUVus 认证标志（6） 符合美国 （UL 61010-1：2012） 和加拿大（CAN/CSA-C22.2 NO. 61010-1-12）安全标准
