产品说明

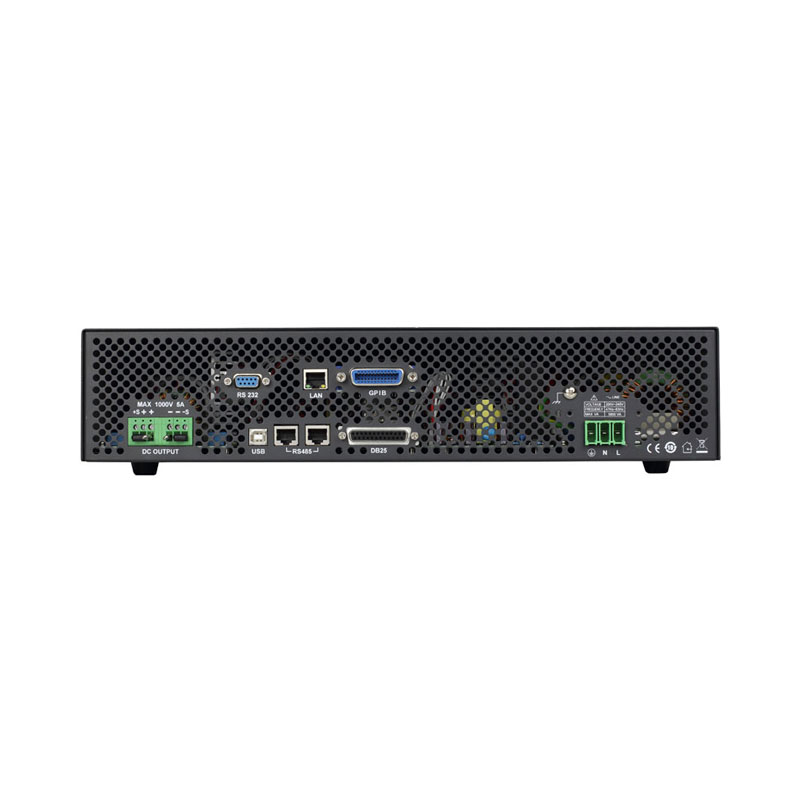

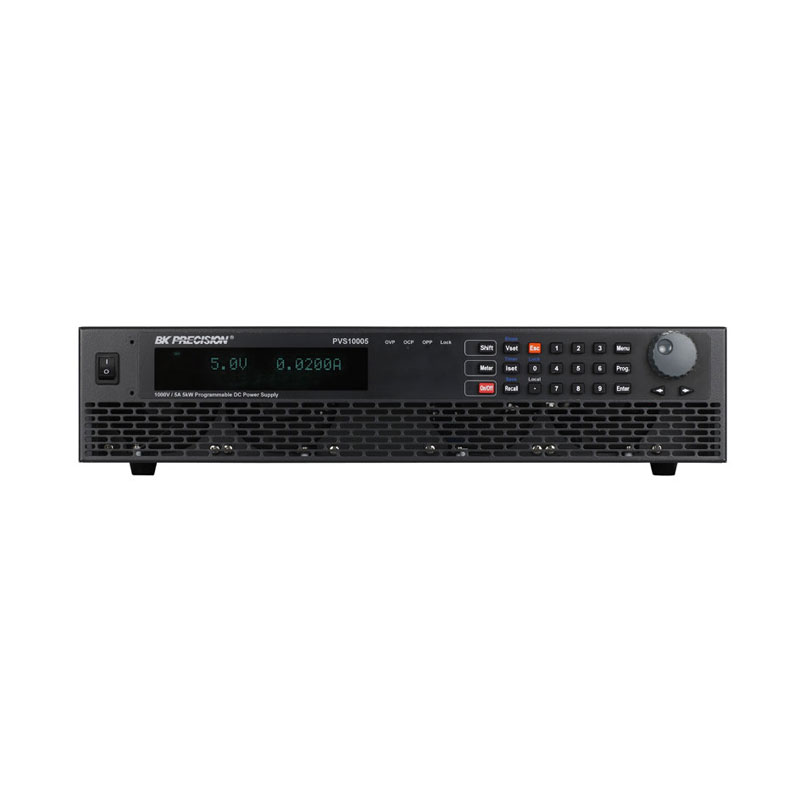

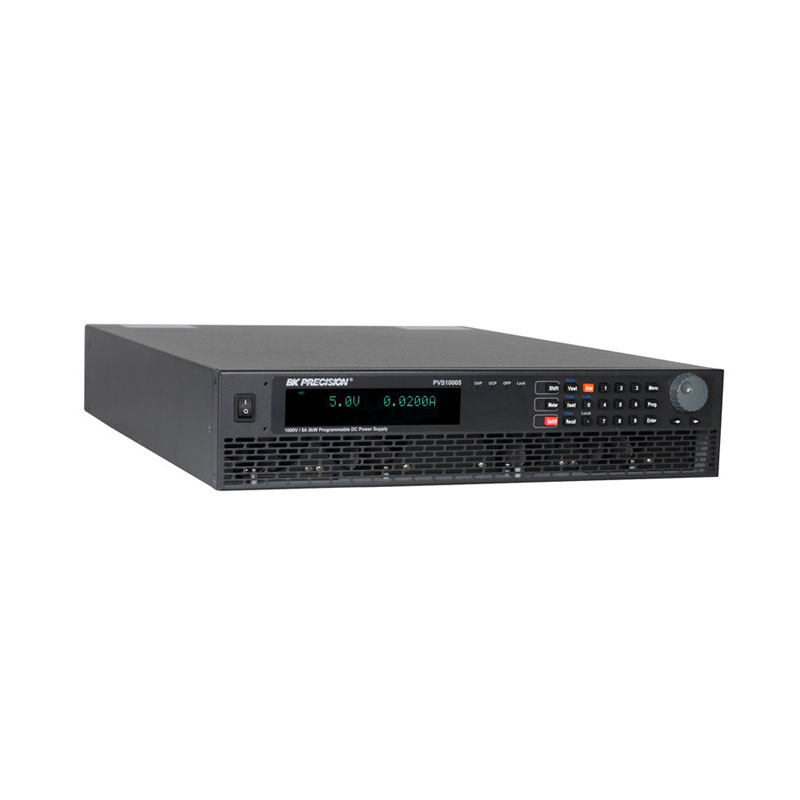

台湾百科新推出PVS系列太阳能电池数组模拟电源，2U/5KW的高功率密度设计，电压分辨率最高为10mV、电流分辨率最高为0.1mA。具有可模拟太阳能电池数组功能，其高速响应的设计用以模拟太阳能电池的输出I-V曲线，可应用于PV Inverter的最大功率追踪（MPPT）性能测试。单机内置101组太阳能电池参数于记忆体内，使用者可于前面板设定太阳能电池I-V特性参数（Vmp/Pmp/法规/材料），经由计算后建立高达1024点的模拟太阳能电池数组I-V曲线给予PV Inverter测试其静态性能。若是应用于大功率PV Inverter测试时，可以利用主从模式来并联至50台250KW的输出。PVS系列太阳能电池数组模拟电源操作简易方便，前面板数字键及飞梭旋钮输入设定值，后面板搭配标准的USB/RS232/ RS485/Analog Programming/GPIB/LAN界面易于程序控制。
真实的太阳能电池数组会因天候、照度、下雨、云遮进而影响输出I-V曲线，因此；本机搭配人性化的操作软件，藉由设定I-V特性参数（Vmp/Pmp/法规/材料）及建立照度（W/m2）参数及温度，让使用者测试PV Inverter于不同条件下，进行动态模拟MPPT，再加上即时的显示Vdc / Idc / Power / MPPT（W）/ MPPT（%）/ Avg MPPT（%）等读值，可立即了解整个追踪状况。为了方便使用者测试各地区法规，还在软件内置了EN50530 & Sandia & NB/T 32004测试法规，并且将报表直接存盘于电脑上。
功能说明
特点
2U/3KW高功率密度设计
电压输出范围选择：600V及1000V
电压/电流斜率可调
电压分辨率高达10mV，电流分辨率高达0.1mA
数字键、飞梭旋钮、功能键操作
低涟波、低噪声输出（100mVrms/600mVpp）
功率因素高达0.99
效率高达90%
最高可同时并联50台输出（250KW）
过电压（OVP）、过电流（OCP）保护功能
远端压降补偿功能（Remote Sense）
9组Program，每个Program各有100个Step可编辑（支持单机编辑及软件编辑）
快速的瞬时反应时间（≦0.5mS）
太阳能电池数组模拟功能（内置EN50530 & Sandia之I-V曲线数学式）
可模拟不同温度及照度下的I-V曲线
单机可编辑101组太阳能电池模拟曲线
可模拟太阳能面板掩码下的I-V曲线（可达1024点）
可测试静态（Static）及动态（Dynamic）MPPT性能
软件具有数据记录功能
软件即时显曲线追踪状态及曲线
标准界面USB/RS232/RS485/Analog Programming/GPIB/LAN
内置EN50530 & Sandia & NB/T 32004测试法规
太阳能电池数组模拟软件（Solar Array Simulation）
特点
输入参数多元化（Vmp/Pmp/法规/材料）
测试静态/动态最大功率追踪效率
使用者定义模拟曲线
模拟一天的日照条件下之最大功率追踪性能
使用者定义日照曲线
模拟各种天候条件下的I-V曲线（照度、下雨、云遮）
即时测量MPPT效率及平均MPPT效率
即时观看MPPT点相对位置
即时报表存取
内置EN50530 & Sandia & NB/T 32004测试法规
模型 | PVS60085MR | PVS60085 | PVS10005MR | PVS10005 |
电压 | 5~600V | 5~600V | 5~1000V | 5~1000V |
当前 | 8.5安培 | 8.5安培 | 5安 | 5安 |
权力 | 3000瓦 | 5100瓦 | 3000瓦 | 5000瓦 |
规格说明
模型 | PVS60085MR | PVS60085 | PVS10005MR | PVS10005 |
输出速率 |
输出速率电压 | 5~600V | 5~600V | 5~1000V | 5~1000V |
输出速率电流 | 8.5安培 | 8.5安培 | 5安 | 5安 |
输出速率功率 | 3000瓦 | 5100瓦 | 3000瓦 | 5000瓦 |
线路调节 |
电压 | 60mV | 60mV | 100mV | 100mV |
当前 | 4.25毫安 | 4.25毫安 | 2.5毫安 | 2.5毫安 |
负载调整率 |
电压 | 60mV | 60mV | 100mV | 100mV |
当前 | 8.5毫安 | 8.5毫安 | 5毫安 | 5毫安 |
纹波和噪声（20Hz~20MHz） |
正常模式电压 | ≦100毫伏力/ ≦500毫伏 | ≦100毫伏力/ ≦500毫伏 | ≦100毫伏力/ ≦600毫伏 | ≦100毫伏力/ ≦600毫伏 |
正常模式电流 | ≦15毫安 | ≦15毫安 | ≦10毫安 | ≦10毫安 |
调节 |
编程 | 10mV/0.2mA | 10mV/0.2mA | 100mV/0.1mA | 100mV/0.1mA |
回读 | 10mV/0.2mA | 10mV/0.2mA | 100mV/0.1mA | 100mV/0.1mA |
编程精度±（% 输出） + 偏移量） |
电压 | 0.05%+300mV | 0.05%+300mV | 0.05%+500mV | 0.05%+500mV |
当前 | 0.1%+8.5毫安 | 0.1%+8.5毫安 | 0.1%+5毫安 | 0.1%+5毫安 |
回读精度±（% 输出 + 偏移） |
电压 | 0.05%+300mV | 0.05%+300mV | 0.05%+500mV | 0.05%+500mV |
当前 | 0.1%+8.5毫安 | 0.1%+8.5毫安 | 0.1%+5毫安 | 0.1%+5毫安 |
瞬态响应时间 | ≦0.5毫秒 | ≦0.5毫秒 | ≦0.5毫秒 | ≦0.5毫秒 |
过压保护调整范围 | 5~660V | 5~660V | 5~1100V | 5~1100V |
过压保护精度 | 6V | 6V | 10V | 10V |
命令响应时间 | 20毫秒 | 20毫秒 | 20毫秒 | 20毫秒 |
效率 | 90% | 90% | 90% | 90% |
功率因数 | 0.99 | 0.99 | 0.99 | 0.99 |
远程感应补偿 | 6V | 6V | 10V | 10V |
满载时的上升时间 | ≦100毫秒 | ≦100毫秒 | ≦250毫秒 | ≦250毫秒 |
空载上升时间 | ≦100毫秒 | ≦100毫秒 | ≦250毫秒 | ≦250毫秒 |
满载时的下降时间 | ≦150毫秒 | ≦100毫秒 | ≦400毫秒 | ≦250毫秒 |
空载下降时间 | ≦3000毫秒 | ≦3000毫秒 | ≦5000毫秒 | ≦5000毫秒 |
标准接口 | USB/RS232/RS485/模拟编程/GPIB/局域网 |
常规 |
交流线路额定输入电压 | 200~240伏交流电 |
电压容差/变化 | -15%~+10%（10%功率降额模式 电压低于 195 VAC） |
速率频率 | 47赫兹~63赫兹 |
最大额定输入功率 | ≦3500VA | ≦5800VA | ≦3500VA | ≦5800VA |
额定温度 （O） | 操作（0º ~ 40º) |
额定温度 （S） | 储存（-40º ~ 85º) |
尺寸 （ 宽 × 高 × 深 ） | 417.6 * 88 *532.4毫米 |
重量 | 15公斤 |
规格可能会有变化 恕不另行通知。 |
安全认证
CE
