产品说明
8600系列可编程直流电子负载为16位电压/电流量测线路设计架构,具有快速的动态模式,其速度高达25KHz,此系列可用于测试和评估各种直流电源,如直流电源供应器,DC-DC转换器,AC-DC转换器,电池,电池充电器和光伏阵列。

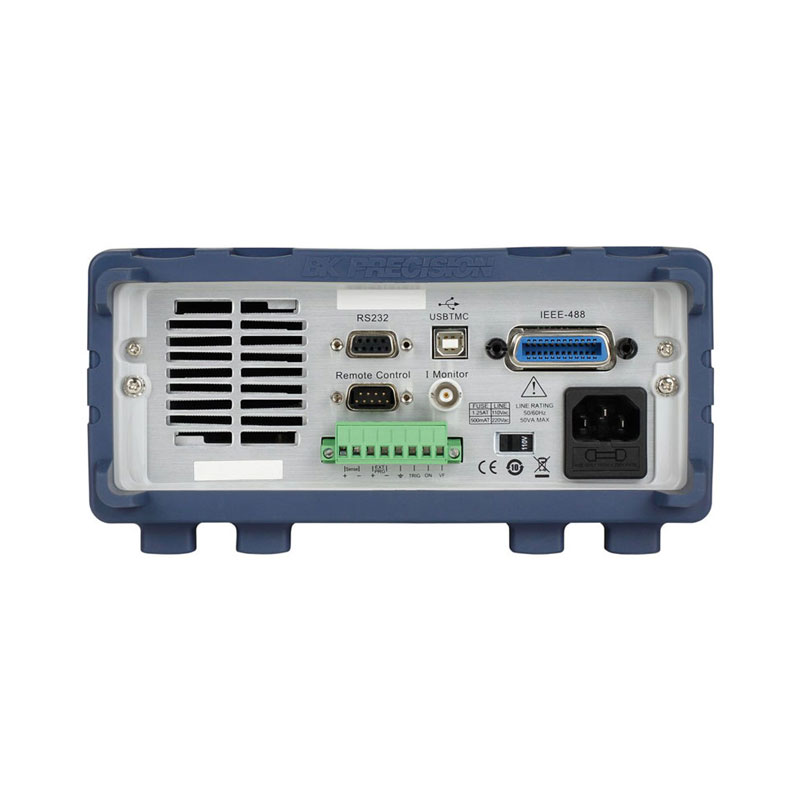

直流电子负载可在恒定电流(CC)、恒定电压(CV)、恒定电阻(CR)、恒定功率(CW)模式下进行操作。 此仪器提供了灵活的触发功能、模拟电流控制和监控,标准USB接口(兼容USBTMC)、GPIB接口、RS-232接口可进行计算机通信。
功能说明
宽电压/宽电流控制范围,0 ~ 500 V,0 ~ 720 A;
CC / CV / CR / CW工作模式;
动态模式高达25KHz;
16位分辨率,电压及电流量测高达1mV/0.1mA;
List模式功能;
在CC模式下可调整;
短路测试;
内置电池测试功能,包含电池电压、电池容量及时间等停止条件;
CR-LED模式,模拟一般的LED拉载特性;
电压量测补偿功能;
电流模拟控制和监控功能;
标准USB接口(USBTMC)、 RS-232接口和GPIB接口,支持SCPI指令;
OVP / OCP / OPP / OTP及逆向电压(LRV / RRV)保护;
标准的19吋半机架外形,允许两个机器并排安装。
规格说明
机型 | 8600 | 8601 | 8602 | 8610 |
电压 | 120V | 120V | 500V | 120V |
电流 | 30A | 60A | 15A | 120A |
功率 | 150W | 250W | 200W | 750W |
机型 | 8612 | 8614 | 8616 |
电压 | 500V | 120V | 500V |
电流 | 30A | 240A | 60A |
功率 | 750W | 1500W | 1200W |
