产品说明

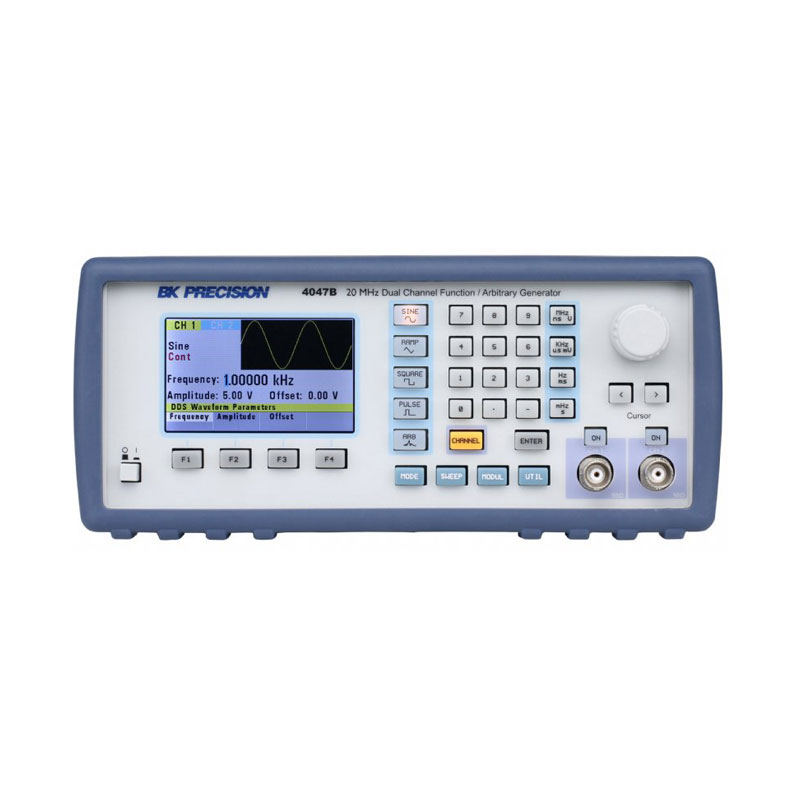

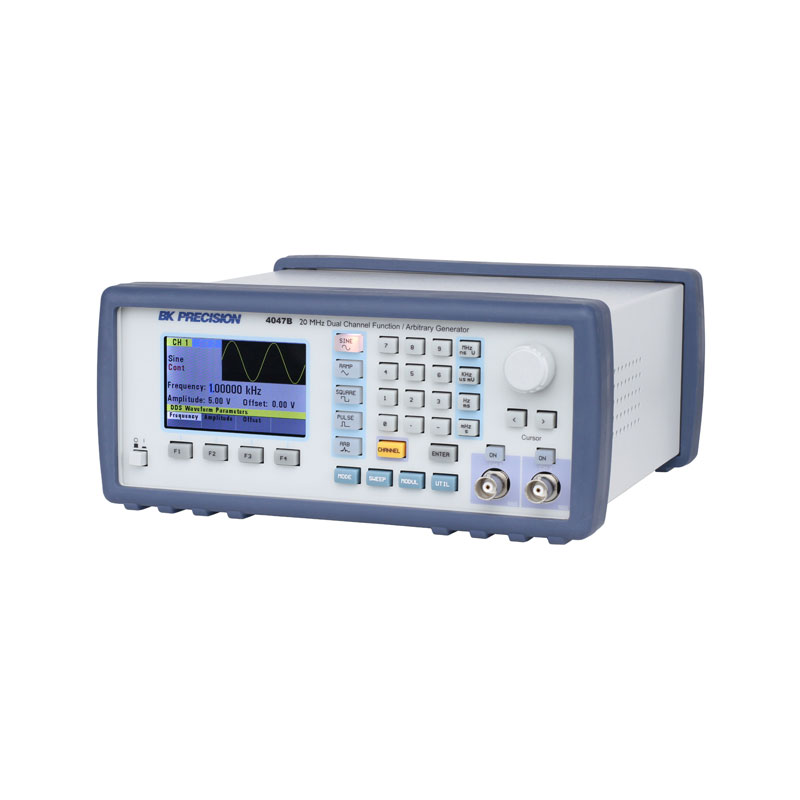

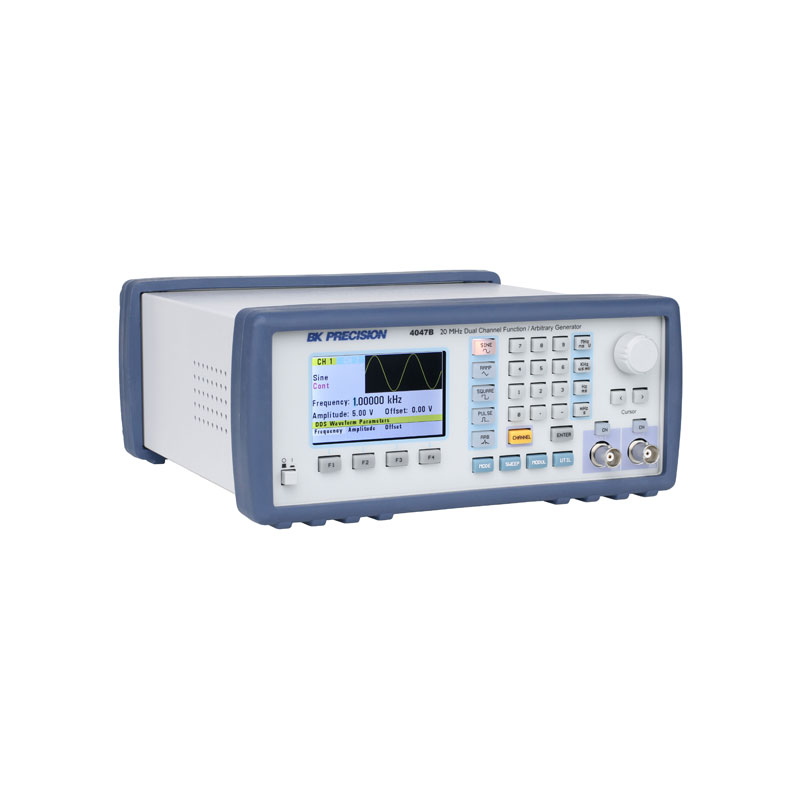

4047B双通道功能/任意波形发生器能够生成稳定,精确的正弦波,方波,三角波,脉冲波和任意波形。 CH1和CH2输出完全独立,具有单独的开/关按钮,可以在0到10 Vpp之间变化到50奥姆(开路电压高达20 Vpp)。 该生成器提供线性和对数扫描功能,AM / FM / PM / FSK / PWM调制和连续可变DC偏移,以便在正确的偏置电压下将信号直接注入电路。 单独的输出振幅和DC偏移放大器允许您设置较大的DC偏移(例如±4.99 V)和小幅度输出信号(例如10 mV)。
4047B的双重架构通常只在更昂贵的产生器中找到,它提供了DDS和真正的DDS任意波形产生器(AWG)的所有优点,没有任何技术限制。
功能说明
双通道操作,每个通道在整个频率范围内提供额定幅度(10 Vpp);
正弦波和方波波形,最高可达20 MHz;
真正的逐点14位,125 MSa / s,16 kpt任意波形生成器;
与B&K Precision的波形编辑软件WaveXpress无缝接轨,允许用户生成复杂的任意波形;
明亮的彩色显示,具波形预览;
只需按一下按钮即可同步两个通道的相位;
AM,FM,PM,FSK和PWM内部和外部调变功能;
闸极和Burst模式;
低抖动方波形成,用于模拟可靠的时钟信号,形成触发或验证串行数据;
USB接口和符合SCPI的指令集;
内部/外部触发;
门和突发模式;
内置计数器;
输出端的电阻和容性负载以及输入端的过压保护的短路保护。
