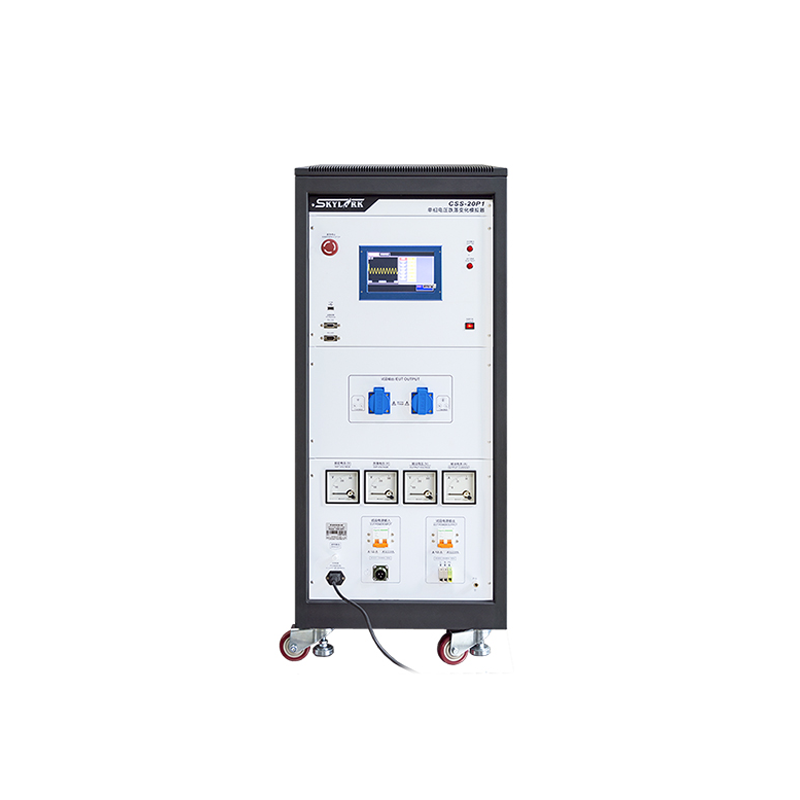

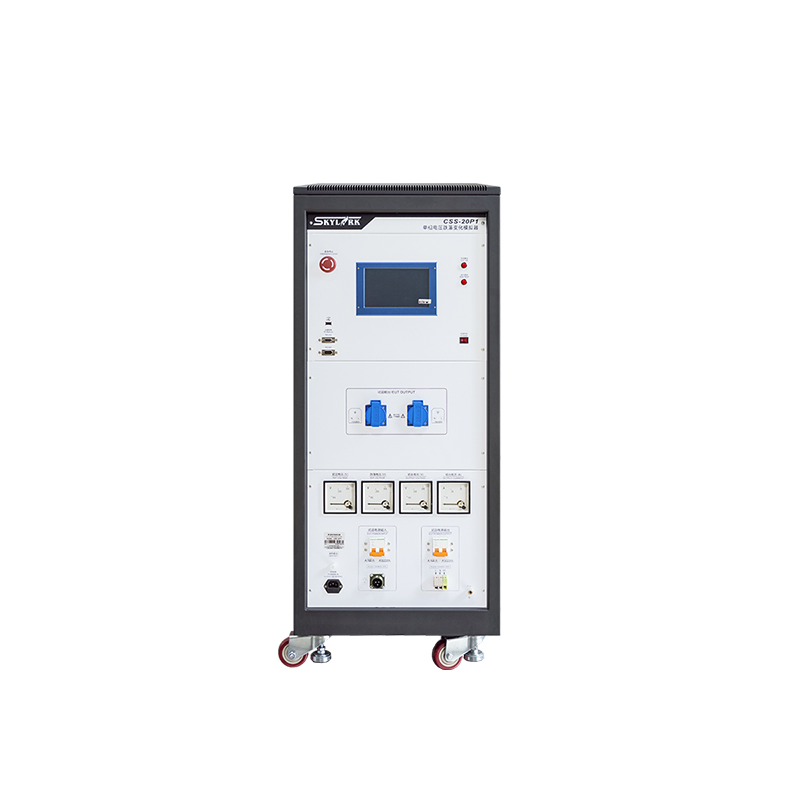

上海云鹊 周波电压跌落（升高）模拟器 CSS-20P1

品牌名称：上海云鹊

产品型号：CSS-20P1

获取报价 加入询盘
产品规格
产品介绍
CSS-20P1周波电压跌落（升高）模拟器是针对电压瞬变、短时中断抗扰度试验的特点和要求而专门设计的高可靠性设备。为评定与低压电网连接的电气和电子产品对电压瞬变、短时中断的抗干扰能力提供一个共同依据。该设备的性能完全满足IEC61000-4-11和GB/T17626.11标准的要求。
资料下载
索取PDF产品资料
渠道商
深圳市乐买宜电子有限公司
地址：广东省.深圳市      获取报价
产品详情

产品介绍

CSS-20P1周波电压跌落（升高）模拟器是针对电压瞬变、短时中断抗扰度试验的特点和要求而专门设计的高可靠性设备。为评定与低压电网连接的电气和电子产品对电压瞬变、短时中断的抗干扰能力提供一个共同依据。该设备的性能完全满足IEC61000-4-11和GB/T17626.11标准的要求。



技术特点

采用2个调压器，额定电压可调且自动稳压，可避免电网波动对测试结果产生影响。模拟110V供电情况下的测试。可模拟极限情况下（如偏远地区供电电压比较高或者低的情况）电网波动的情况。

7寸触摸LCD界面，功能丰富，操作方便，软件易升级。

EUT输出自带高强度面板接线端子，试品连接更方便、可靠。

仪器面板外置电压、电流表输出，方便查看仪器工作状态。



技术指标

负荷容量

单相220V/20A（双调压器工作）

跌落(升高)电压

0～265V±10％（1V步进），上限受限于电网电压。

额定电压

90～265V±10％（1V步进），上限受限于电网电压。

跌落(升高)起始相位

0～359°(1°步进)

跌落(升高)终止相位

0～359°(1°步进)

IEC标准测试电压

跌落(升高)电压是0％，40％，70％，120％UT

触发模式

计数（COUNT）

按跌落(升高)周期设定值计数

50ms

模拟器产生的每一次跌落(升高)周期中包含三次跌落(升高),这三次跌落(升高)的时间间隔为50ms

跌落(升高)持续时间

1～9999mS

跌落(升高)间隔时间

1～9999mS

跌落(升高)时间

1～9999mS

使用环境

环境温度：10℃～35℃     相对湿度：30％～60％

电源

单相AC220V±10％、50／60Hz

重量

约100kg
