上海凌世 电流注入探头 F-120-6A/F-120-9A/F-130A-1/F-120-8/F-140

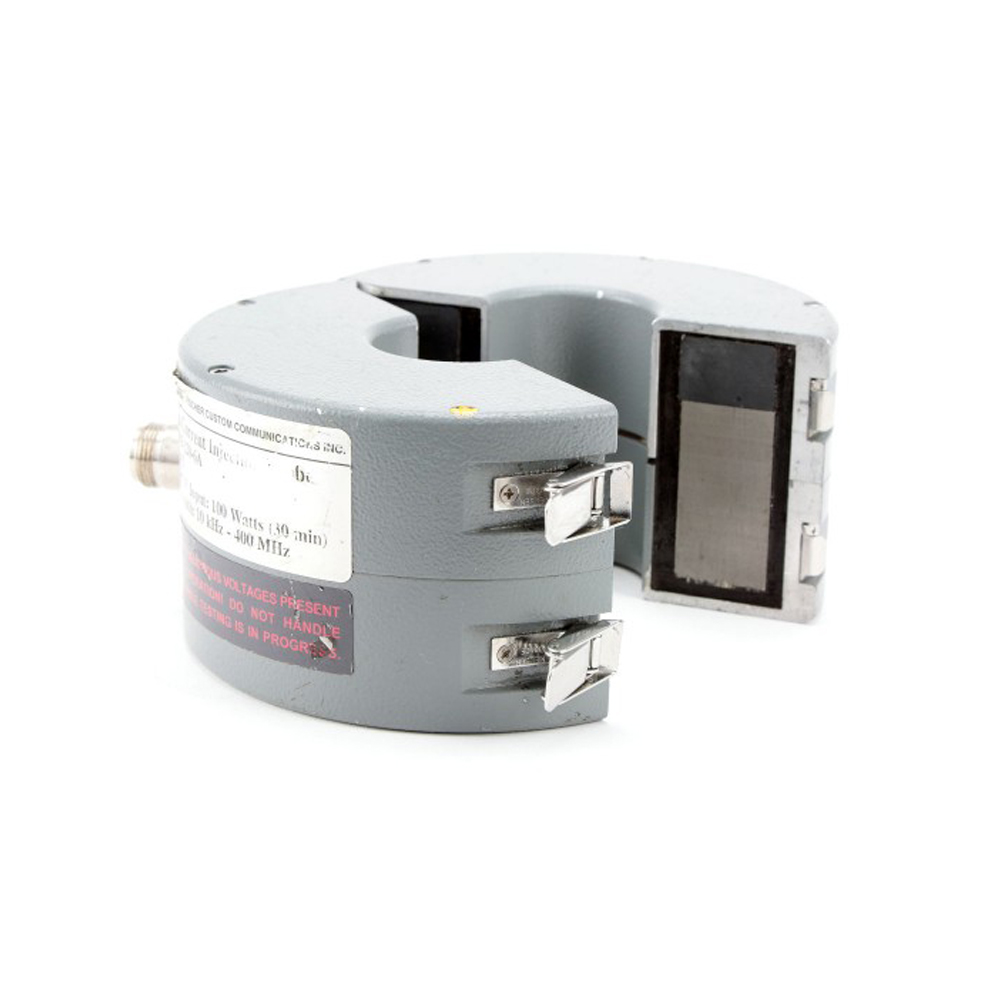

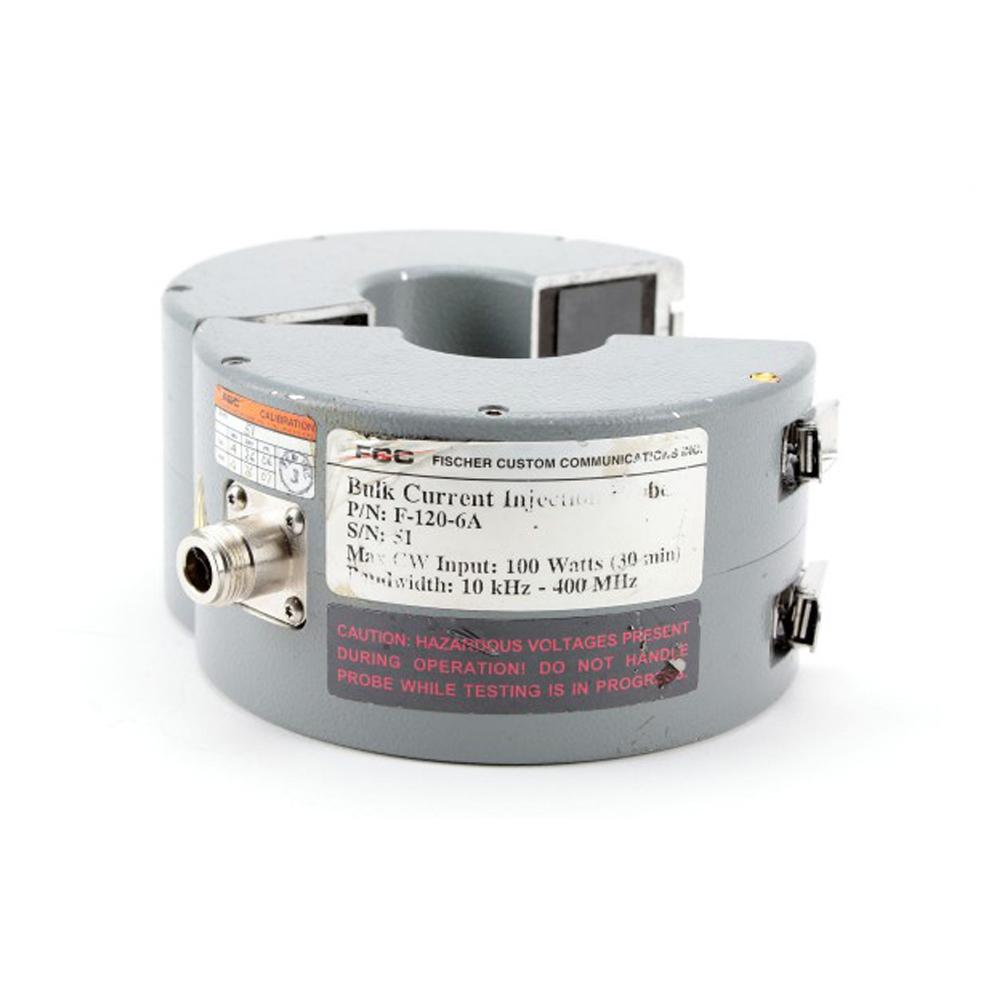

F-120-6A 电流注入探头

F-120-9A

特别高效的电流钳（耦合系数小于7dB），产生10V电平仅需20瓦功放，比传统电流钳可节省4－16倍的放大器功率，内径40mm，符合IEC61000-4-6【GB/T 17626.6】的要求。

射频电磁场会在互连电缆上产生共模电流而使电子设备降级。通过向被测试设备的电缆注入共模电流，可以模拟电子设备对E场和H场的影响。IEC 61000-4-6【GB/T 17626.6】定义了电子设备对150 kHz－230 MHz传导共模电流的抗扰度测试方法。

在IEC 61000-4-6测试中规定，如果无法使用采用直接容性耦合技术的CDN时，可以使用EM－钳（电磁钳），如果被测电缆的长度很短，就需要使用电流钳。F-120-9A电流钳可用来测试长度短于0.5米的非屏蔽电缆。

F-120-9A提供了的优势和好处：

1、耦合系数很小，频率范围宽：在100 kHz －230 MHz的衰减< 7 dB

2、执行IEC 61000-4-6标准的测试，RF功率：等于或低于20瓦

3、最高可达200 瓦

4.、最大可测电缆直径：可达40mm

F-130A-1

F-130A-1用于根据SAEJ15447标准进行的大电流测试，也可用于频率达到400MHz情况下的大电流诊断测试。有效频率范围是10kHz-400MHz，典型插损为6dB，1.5MHz -400Mhz 情况下，小于6dB。经过三十分钟的衰减后，连续波的输入功率等级为100W。

F-120-8

F-120-8 注入钳是高效宽带注入变压器，以满足 GM 3100 苛刻的性能要求。GM 3100 的主要挑战是在测试步骤的校验阶段，在 1－30 MHz 频段要提供 1 安培给 50Ω 的校准装置。F-120-8 显示出许多独的无法抵抗的优势。

F-120-8 的主要优势是它的高效率。在整个测试带宽上，从 500 kHz – 400 MHz 衰减小于 7 dB。 更特殊的是在带宽的临界部分 1 – 30 MHz 注入探头的衰减小于 5 dB ， 2 级测试在这儿的干扰信号的最大值为 1 安培。标准注入探头需要 7000 瓦来实现 1 安培，而 F-120-8 只要小于 220 瓦即可。 这意味着节省功率大于 3000%！

F-140

F-140电流注入钳用于汽车标准如SAE JI5447的BCI测试以及大电流注入测试的诊断，频率高达1300MHz。可用频率范围从200kHz到1300MHz。在4MHz – 300MHz频率范围内插入损耗小于7dB。在1MHz – 1000MHz频率范围内插入损耗小于11dB。连续波输入额定功率为100瓦持续时间可达30分钟。
