产品介绍
BPDC1000 系列多功能双向直流电源是采用三相 PFC 回馈式设计,纯数字化 PWM 整流技术,AC-DC 双向变换采用 四象限 SVPWM 技术，能量双向流动，功率因素高达 0.99 以上，100%能量回馈,馈网电流污染小，输入功率因数高: ＞0.99,额定工作时谐波＜3%,功率因数高，对电网污染小，满足国标 GB/T14549-93 电能质量公用电网谐波的要 求；输出精度高，动态响应速度快，能量 100%回馈电网;广泛适用于新能源汽车电机、电控测试、动力电池组充 放电测试、以及其他电力电子测试等领域产品的前期研发、后期型式试验、可靠性测试，以及生产线产品出厂测 试；满足 GB/T18488.1-2015、GB/T18488.2-2015、GB/T29307-2012 中测试项目对电源的使用要求。
电池模拟功能具备模拟多种电池的充放电的特性，用户可选择模拟不同电池的类型、串联节数、并联节数及 SOC指 标，从而全面模拟电池的输出特性，包括了电池放电过程中电池内阻特性变化的过程；
可编程直流电源功能具备恒压、恒流、恒功率模式输出，可自动交叉变换，维持控制与保护兼顾特性，确保直流电源 输出的高精度、低纹波、电压电流动态响应速度快；
直流电子负载功能具备具有恒阻、恒压、恒流、恒功率等功能； 注：可订制输出多通道，通道之间可并机使用。
产品特点
三相 P.F.C 回馈设计, 系统采用 AC-DC、DC-DC 双向变换两级架构,能有效的平稳母线电压在突加时的波动，从 而提高整机输出的动态响应时间,电气完全隔离;
AC-DC 双向变换采用四象限 SVPWM 技术，能量双向流动，功率因素高达 0.99 以上，并网谐波污染小 100%能量 回馈,馈网电流污染小，输入功率因数高:＞0.99,额定工作时谐波＜3%;
智能监控功能,友好的人机界面,可通过 CAN 总线或 PC 远程控制;
具有恒压、恒流、恒功率功能,且电压电流可以 0-100%量程调节,电源/负载可双模式运行;传统电源输出电压 最大值和额定值相同，我司电源输出电压最大值远超出额定值，电源在高于额定电压时恒功率输出，最大限度提 高了电源的输出能力。
具有本机操作、远程操作功能，配有远程控制软件及外部通讯功能，通讯接口：RS485/CAN/LAN ; ◇ 具有电压补偿功能，自动补偿线损，提高负载端的电能质量，提升电源的带载能力; ◇动力接入和输出接口，具有电气安全防护功能。
产品应用

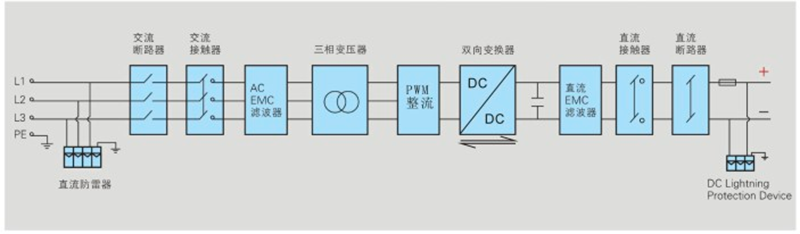

产品原理
技术参数
BPDC1000D系列双向直流电源 |
| 型号Mode | BPDC1005D | BPDC1010 | BPDC1020 | BPDC1030 | BPDC1060 | BPDC1100D | BPDC1200D | BPDC1300D | BPDC1500D |
| 容量 Power | 5 KW | 10 KW | 20 KW | 30 KW | 60 KW | 100 KW | 200 KW | 300 KW | 500 KW |
| 制作方式 Working | 开关 Switch PWM |
| 运行模式 | 电源模式：恒压、恒流、恒功率；负载模式：恒功率、恒流、恒阻 |
| 交流特性 | 相数 Phase | 1φ2W+PE 单相两线 + 地线 | 3φ4W+PE 三相四线 + 地线 |
| 电压 Voltage | 220V±10% | 380V±15% |
| 频率 Frequency | 47 Hz – 63 Hz |
| 功率因素 PFC | ≥0.99 (额定功率） |
| 电流谐波 THDI | ＜3%（ 额定功率）;100%回馈电网， 高效节能， 对电网无污染 |
| 直流特性 | 电压范围 | 10-100V | 10-800V(电压50-1500VDC、通道数等可订制， 通道可并机使用） |
| 额定电压 | 50V | 50V | 300V | 300V | 300V | 300V | 300V | 300V | 300V |
| 额定电流 | ±100A | ±200A | ±67A | ±100A | ±200A | ±334A | ±668A | ±1000A | ±1667A |
| 峰值电流 | ±120A | 土240A | ±80A | ±120A | ±240A | ±400A | ±800A | ±1200A | ±2000A |
| 固定动率 | 5KW | 10KW | 20KW | 30KW | 60KW | 100KW | 200KW | 300KW | 500KW |
| 峰值动率 | 6KW | 12KW | 24KW | 36KW | 72KW | 120KW | 240KW | 360KW | 600KW |
| 峰值时间 | 持续60S |
| 响应时间 | ≤5ms(10%-90%突加载） |
| 切换时间 | ≤±0. 5%FS (FS Resistor Load) |
| 电压纹波（rms） | ≤0. 2%F. S |
| 电流纹波 | ≤0. 1%F. S |
| 电压精度 | ≤0. 1%F. S |
| 电流精度 | ≤0. 1%F. S |
| 功率精度 | ≤0. 1%F. S |
| 负载特性 | 恒功率精度 | ≤0. 3%F. S |
| 恒流精度 | ≤0. 2%F. S |
| 恒阻精度 | ≤0. 2%F. S |
| 电池模拟 | 功能 | 模拟多种电池的充放电的特性，用户可选择模拟不同电池的类型、串联节数、并联节数及SOC指 标，从而全面模拟电池的输出特性，包括了电池放电过程中电池内阻特性变化的过程； |
| 充电桩测试 | 功能 | BMS模拟功能，充电桩互操作、协议一致性、故障模拟等 |
| 回馈特性 | 交流电压＼频率 | 45Hz-55Hz |
| 电流谐波失真度 | ≤3% |
| 功率因素 | ≥0. 99 |
| 回馈功率 | 支持满量程功率回馈 |
| 切换时间 | ≤10ms (+90%"-90%) |
| 整机效率 | ≥93% |
| 显示 | 7寸液品触摸显示屏 |
| 通讯接口 | RS485标配／以太网口（选配）／CAN(选配） |
| 绝缘电阻 | 输入对机壳20MQ 500VDC，输出对机壳20MQ 500VDC |
| 耐压特性 | 输入对机壳1500VAC 1分钟，输入对输出 1500VAC 1分钟 |
| 噪音（1m) | ＜70dB |
| 保护Protection | 过压Over voltage 过流Over Current 过温Over Temp 过载Over Load 短路Short Circuit |
| 冷却方式 Cooling | 风扇强制冷却 |
| 重量( Kg) | 30 | 50 | 200 | 400 | 800 | 1200 | 1800 | 2500 | 3000 |
| 体积 W×H×D( mm) | 482x265x600 | 482x399x600 | 550x1250x700 | 800x1880x1050 | 1000x1880x1050 | 1000x1880x1200 | 1200x2000x1400 | 1400x2000x1600 | 1600x2000x1800 |
| 运行环境Environment | －10~45℃(室外－20℃、50℃需定制） 10-90%RH |
技术参数表二
型号Mode | BPDC1050D | BPDC1100D | BPDC1150D | BPDC1200D | BPDC1300D | BPDC1500D |
容量 Power | 50 KW | 100 KW | 150 KW | 200 KW | 300 KW | 500 KW |
制作方式 Working | 开关 Switch PWM |
输入INPUT | 相数 Phase | 3φ4W+PE 三相四线+地线 |
电压 Voltage | 380V±15% |
频率 Frequency | 47 Hz – 63 Hz |
功率因素 PFC | ≥0.99 (额定功率） |
电流谐波 THDI | ＜3%（ 额定功率）;放电能量回馈电网， 高效节能， 对电网无污染 |
输出OUTPUT | 电压 Voltage | 电流 Current |
0 – 500 V | ±0 – 150 A | ±0 – 300 A | ±0 – 450 A | – | – | – |
0 – 800 V | ±0 – 90 A | ±0 – 180 A | ±0 – 270 A | ±0 – 360 A | ±0 – 540 A | ±0 – 900 A |
0 – 1200 V | ±0 – 60 A | ±0 – 120 A | ±0 – 180 A | ±0 – 240 A | ±0 – 360 A | ±0 – 600 A |
LCD显示Display | 电压Vrms、电流Arms、 功率Wattage、时间Time |
电压纹波rms Voltage Ripple | 0. 2% FS(满量程） |
电流纹波rms Current Ripple | 0.3 % FS(满量程） |
稳压精度Voltage Regulation | ≤±0.1 % FS( FS Resistor Load ） |
稳流精度Current Regulation | ≤±0.1 % FS( FS Resistor Load ） |
电源调整率 Linear Regulation | ±0.1 % FS |
负载调整率Load Regulation | ≤±0.1 % |
时间精度Time | Setting 0 . 1 sec+ 0 . 1 % |
电压解析度Voltage Resolution | V0＜1000 V: 0.1 V； V 0≥1000 V: 1 V |
电流解析度Current Resolution | 输出 Io＜ 10 A:分辨率0 . 001 A； 输出100＞ Io≥ 10 A:分辨率0 . 01 A； 输出1000 A＞Io≥100 A:分辨率0 . 1 A； 输出Io≥1000 A:分辨率1 A； |
设定项目 | 电压调节CV | 0 – 额定电压可调 |
电流调节CC | 0 – 额定电流可调 |
功率调节CP | 0 – 额定功率可调 |
设定精确度 | 电压 Voltage | ±0.1 % FS |
电流 Current | ±0.1 % FS |
功率 Wattage | ±0.1% FS |
测量精确度 | 电压Voltage | ±0.1 % FS±2 dgt |
电流Current | ±0.1% FS±2 dgt |
功率Wattage | ±0.8 % FS±2 dgt |
存储组数 Memory | 共9组， 每组可记忆电压、电流值， 可快速方便调用 |
可程组数 Programmable | 共100组， 每组可运行电压、电流、上升时间、运行时间 |
通讯接口Interface | RS 232 C【IEEE 488 . 2 ( GPIB)可选】 |
电磁兼容 EMC | 输入EMI滤波器 |
限流设定I-LIM Set | 0-Max Current（ 超过电流设定值电源保护， 停止输出） |
限压设定V-LIM Set |
