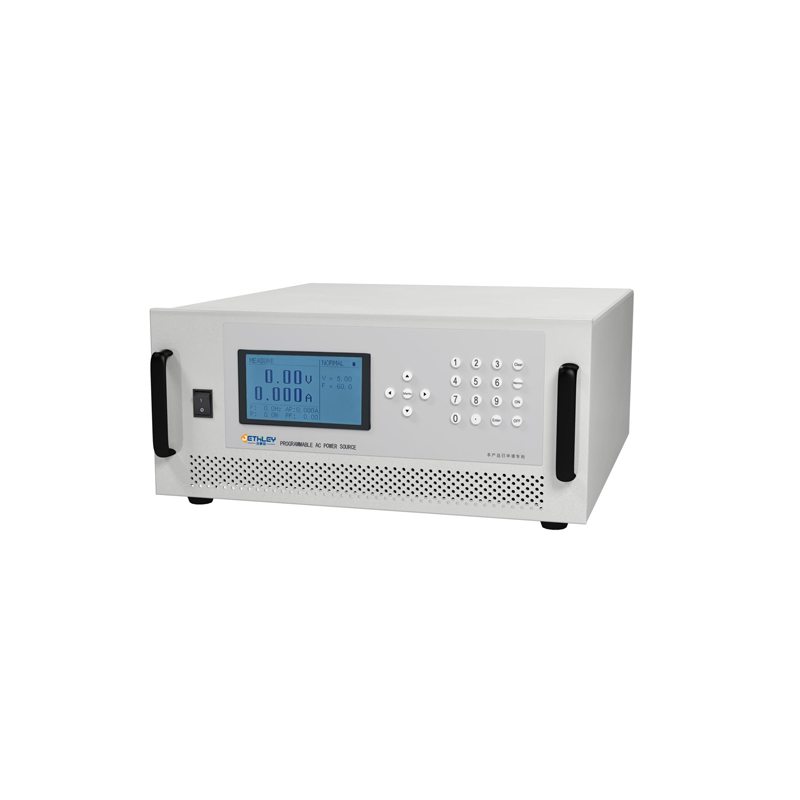

吉事励可编程交流恒流源 CCS1000 Series-宜器服务网

产品详情

产品介绍

CCS2000系列可编程交流恒流源采用线性式交流变频电源采用SPWM高频脉宽调制，提供纯净、稳定的的正弦波，含谐波成分小，不产生干扰，精度高；可以调制输出电流及频率，响应速度快，恒流精度高、能长期稳定工作；并且能够克服由于电网电压波动、回路电阻变化、产品内阻变化所引起的电流变化，不受人为因素的影响；体积小，效率高，可靠性和维护成本相对于传统调压器方式具有明显优势；提供嵌入式智能化PC机监控系统,能与先进的生产线系统配套使用，也可单独使用;主要用于特定产品电流热效应测试和应用的场所，如断路器、熔断器、热继电器、磁力启动器等保护性开关及各类变压器等需要设定额定电流、动作电流、短路电流等热效应进行测试的场合；低压电器生产制造企业、电器检测机构、电器科研单位、高校实训基地；塑壳断路器延时特性测试与校验设备、塑壳断路器瞬动特性测试与校验设备、小型断路器瞬动特性测试与校验设备、精益生产检测线。

产品特点

可恒流，恒流调节范围：0-额定值连续调节；
可恒压，恒压调节范围：0-额定值连续调节；

可变频，频率调节范围：45.0Hz-500.0Hz,步距0.1Hz(0.001Hz可定做)；

恒定电流、恒定电压使用时, 可自动交叉变换，维持控制与保护兼顾特性;

提供均方根电压，均方根电流，有功功率，频率，功率因素等测量；

数字式键盘输入，使用方便，准确度高；

本机一次可执行30组不同电流、电压、频率、上升时间、运行时间，并可连续作一百万次循环测试；

具有9组数据存储功能，以便使用时轻松调用；

具有RS232C,RS485【IEEE488.2(GPIB)可选】通讯功能；

提供嵌入式智能化PC机监控系统.

技术参数

型号Model		CCS2000	CCS2001	CCS2002	CCS2003	CCS2005	CCS20101	CCS2020	CCS2050	CCS2100
容量 Power		500VA	1KVA	2KVA	3KVA	5KVA	10KVA	20KVA	50KVA	100KVA
制作方式Working		SPWM(正弦脉宽调制）
输入INPUT
相数Phase		1φ2W+PE 单相两线+PE或者3φ4W+PE 三相四线+PE
电压Voltage		220V±15%/380V±15
频率Frequency		47Hz - 63Hz
输出OUTPUT
相数Phase		1φ2W+PE 单相两线+PE
电压Voltage		电流Current
10VAC		0-50A	0-100A	0-200A	0-300A	0-500A	0-1000A	0-2000A	0-5000A	0-10000A
20VAC		0-25A	0-50A	0-100A	0-150A	0-250A	0-500A	0-1000A	0-2500A	0-5000A
30VAC		0-17A	0-34A	0-67A	0-100A	0-167A	0-334A	0-667A	0-1667A	0-3334A
50VAC		0-10A	0-20A	0-40A	0-60A	0-100A	0-200A	0-400A	0-1000A	0-2000A
100VAC		0-5A	0-10A	0-20A	0-30A	0-50A	0-100A	0-200A	0-500A	0-1000A
300VAC		0-1.7	0-3.4A	0-7A	0-10A	0-17A	0-34A	0-67A	0-167A	0-334A
特殊电压可订制		特殊电流可订制
频率Frequency		45.0Hz-120.0Hz, 0.1 Step(40-500Hz可选配,10-1000Hz订制）
LED显示 Display		电压Vrms、电流Arms、频率Fre、功率Wattage
电源调整率 Line Regulation		0.1%
负载调整率 Load Regulation		1%
频率稳定度 Frequency Regulation		0.01%
波形失真度 T.H.D		1.5%（纯阻性负载）
电压解析度 Voltage Resolution		0.1V
频率解析度 Frequency Resolution		＜100Hz,0.01Hz step; ＞100Hz,0.1Hz step
电流解析度 Current Resolution		输出Io＜10A:分辨率0.001A；输出100A＞Io≥10A:分辨率0.01A；输出1000A＞Io≥100A:分辨率0.1A；输出1000A＞Io:分辨率1A；
测量精确度	电压 Voltage	0.5%FS+5dgt
	电流 Current	0.5%FS+5dgt
	功率 Wattage	0.5%FS+5dgt
	频率Frequency	0.01%FS+5dgt
设定精确度	电压 Voltage	0.5%FS+5dgt
	电流 Current	0.5%FS+5dgt
	功率 Wattage	0.5%FS+5dgt
	频率Frequency	0.01%FS+5dgt
存储组数Memory		共9组，每组可记忆电流、频率值
可程组数 programmable		共30组，每组可运行电流、电压、频率、上升时间、运行时间
保护 Protection		过流Over Current 过温 Over Temp 过载Over Load 短路Short Circuit
通讯接口Interface		RS232/RS485/GPIB
冷却方式 Cooling		风扇强制冷却
运行环境 Environment		0-40℃ 20-90%RH
