SYS5000系列

吉事励 交流/直流充电桩测试系统 SYS5000系列

品牌名称:吉事励

产品型号:SYS5000系列

产品规格
产品介绍
SYS5000系列交/直流充电桩自动测试系统参考新能源电动汽车交/直流充电桩新国家标准以及欧美标准为依据,在整个检测过程中全部由软件自动按预先设定的程序进行,实现全自动测试消除人为因素对检测结果的影响,使检测结果更加准确,大大缩短充电桩出厂检测时间,可大幅度提高测试效率,是研发、质检、生产等部门检测充电桩性能的绝棒测试系统。
资料下载
渠道商
地址:广东省.深圳市      获取报价
产品详情

产品介绍

SYS5000系列交/直流充电桩自动测试系统参考新能源电动汽车交/直流充电桩新国家标准以及欧美标准为依据,在整个检测过程中全部由软件自动按预先设定的程序进行,实现全自动测试消除人为因素对检测结果的影响,使检测结果更加准确,大大缩短充电桩出厂检测时间,可大幅度提高测试效率,是研发、质检、生产等部门检测充电桩性能的绝棒测试系统。



产品特点

可测试7KW-240KW直流充电桩(双通道订制)

开放性架构软件平台
支持含有GPIB/RS-232或RS485/接口仪器
测试项目编辑功能
测试程序编辑功能
测试报告编辑打印功能
统计分析报表编辑功能
在线仪器控制功能
使用者权限设定
测试项目管理功能
测试人员管理功能
可以系统预设测试项目,提高测试生产率
根据用户需求可扩散硬件
图形化接口

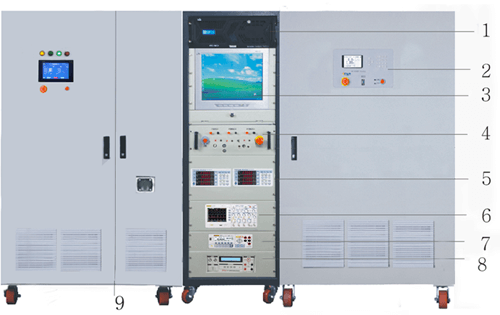

直流充电桩自动测试系统组成部分:

1.工业计算机主机 2.电网模拟器 3.显示器   4. 系统控制单元(控制导引部分)     5.功率分析仪  6.数字示波器  7. 数字万用表  8.四合一安规测试仪  9.回馈式直流负载


遵循标准 Follow the standard

序号

标准号

标准名称

1

GB   191

包装 储运 图示标志

2

GB   4793.1

测量、控制和实验室用电气设备的安全要求   第*部分:通用要求

3

GB/T   18487.1-2015

电动汽车传导充电系统 *1部分: 通用要求

4

GB/T   20234.1-2015

电动汽车传导充电用连接装置 *1部分:通用要求

5

GB/T   20234.2-2015

电动汽车传导充电用连接装置 第2部分:交流充电接口

6

GB/T   20234.3-2015

电动汽车传导充电用连接装置 第3部分:直流充电接口

7

GB/T   27930-2015

电动汽车非车载传导式充电机与电池管理系统之间的通信协议

8

Q/GDW1592-2014

电动汽车交流充电桩检验技术规范

9

Q/GDW1591-2014

电动汽车非车载充电机检验技术规范

10

Q/GDW1592-xxxx

电动汽车交流充电桩检验技术规范(报批稿)

11

Q/GDW1591-xxxx

电动汽车非车载充电机检验技术规范(报批稿)

12

NBT   33001-2010

电动汽车非车载传导式充电机技术条件

13

GB∕T   18487.2-2017

电动汽车传导充电系统 第2部分:非车载传导供电设备电磁兼容要求

14

GB∕T   33594-2017

电动汽车充电用电缆

15

NBT 33008.12018/2013

电动汽车充电设备检验试验规范 *1部分非车载充电机

16

NBT   33008.22018/2013

电动汽车充电设备检验试验规范 第2部分交流充电机

17

GB/T   34657.1-2017

电动汽车传导充电互操作性测试规范 第1部分:供电设备

18

GB/T   34658-2017

电动汽车非车载传导式充电机与电池管理系统之间的通信协议一致性测试

19

IEC61851-1/23/24

电动汽车传到充电系统

20

IEC61851-21-2

电动车辆导电充电系统 第21部分:导电连接至交流/直流电源的电动车辆要求

21

IEC62477

电力电子变换器系统和设备的安全要求

22

DIN70121

一致性及互操作性测试

23

DIN70122

电迁移率.直流之间数字通信的一致性试验

24

IEC62196

插头,插座,车辆连接器和车辆入口,电动车,第1部分传导充电

25

IEC62893

电动汽车充电电缆*际标准

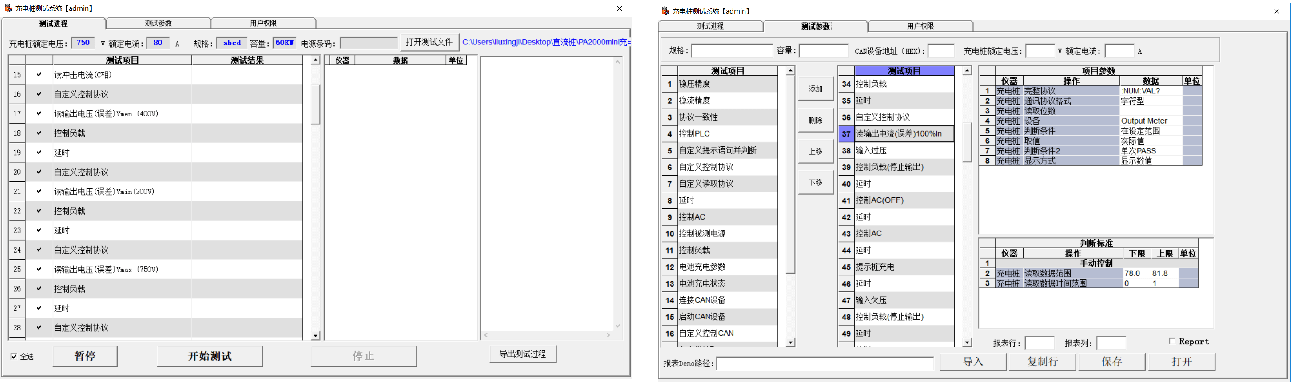

操作界面 Operating interface


测试项目 Test project

序号

试验项目

型式试验

出厂实验

到货验收

平台具备测试能力

1

一般检查

2

电击防护试验

-


3

电气间隙和爬电距离试验

-

-


4

绝缘性能试验





绝缘电阻试验

介电强度试验

-

冲击耐压试验

-

-


5

充电输出试验





输出电压误差试验

输出电流误差试验

稳压精度试验

稳流精度试验

纹波系数试验

效率试验

-

-

功率因数试验

-

-

均流不平衡度

-

限压特性试验

-

限流特性试验

-

6

功能试验





显示功能试验

输入功能试验

通信功能试验

7

协议一致性试验

8

安全要求试验





输入欠压保护试验

输入过压保护试验

输出欠压保护试验

-

输出过压保护试验

-

输出短路保护试验

-

绝缘接地保护试验

冲击电流试验

-

软启动试验

-

电池反接试验

-

连接异常试验

急停功能试验

9

控制引导试验

-

-

10

噪声试验

-

-


11

温升试验

-

-


12

机械强度试验

-

-


13

防护等级试验





防止固体异物进入试验

-

-


防止进水试验

-

-


14

低温试验

-

-


15

高温试验

-

-


16

交变湿热试验

-

-


17

电磁兼容抗扰度试验





静电放电抗扰度试验

-

-


射频电磁场辐射抗扰度试验

-

-


电快速瞬变脉冲群抗扰度试验

-

-


浪涌(冲击)抗扰度试验

-

-


电源暂降、短时中断抗扰度试验

-

-



骚扰限值试验





辐射骚扰限值试验

-

-


传导骚扰限值试验

-

-


谐波电流发射限值试验

-

-
