产品介绍
100ms的采样速率，并行测试量（64通道采样时间100ms）配国产高精度湿度传感器精度可达1.5%。采用高亮度彩色10.1寸TFT液晶屏，丰富的显示功能 强大的数据搜索功能，状态指示灯功能*直观的触摸屏操作 *具有闪动报警显示，同时指示各路通道的下下限、下限、上限、上上限报警；数字显示画面、棒图显示画面、实时曲线画面、追忆曲线画面共四个基本画面*实时曲线记录间隔1秒~9999秒步进设置，对应整屏曲线时间30秒~300分*追忆曲线记录间隔从1秒到9999秒连续设置*追忆曲线读数光标功能。*综合显示界面，实时显示温度的最大值，最小值和平均值 通过4G dtu可以再PC端、手机端远程监控记录数据。
产品特点
单机最多可达64路数据采集测试
多个测试单元同步进行测量（最多可达8个单元）
每个测试单元可自由插拔
万能输入：电流，电压，热电阻，热电偶，压力
基本精度：0.2% F•S
带触摸10.1英寸彩色液晶屏，显示分辨率为1024*600
键盘，鼠标即插即用
温度补偿功能(TC)
历史数据趋势的无缝显示
数据保存功能方便测量结果的实时保存
屏幕信息存储于U盘
wifi接口用于实现联机操作
可通过USB HOST自动升级仪器操作软件
灵活方便的文件操作系统
中英文可选操作界面

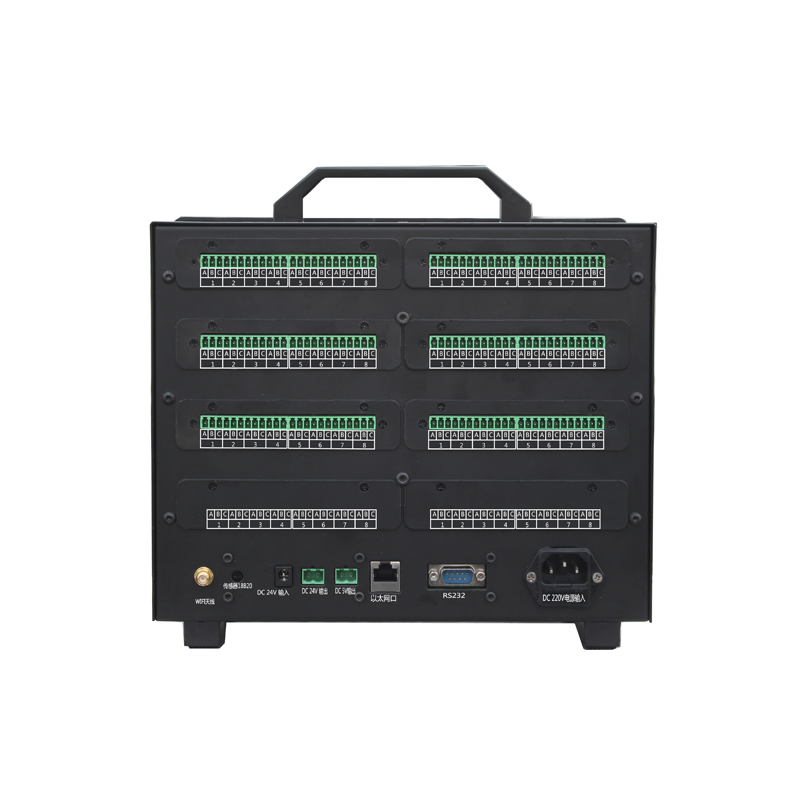

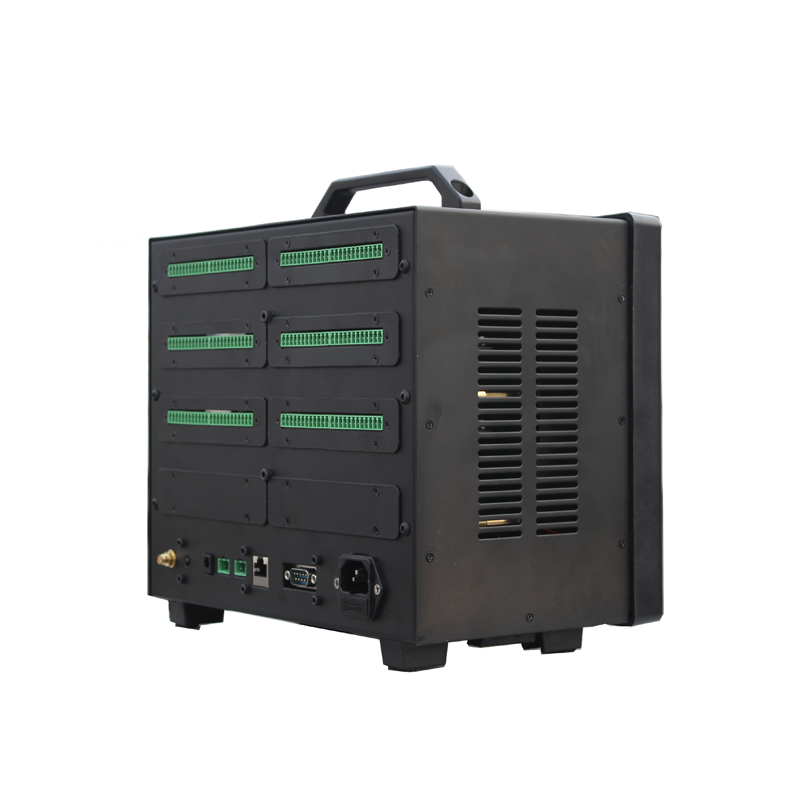

RS232、USB HOST 、USB Device、LAN，可方便与PC进行数据通讯以及对仪器的远程控制
显示特点
采用高亮度彩色10.1寸TFT液晶屏，CCFL背光、画面清晰；
丰富的显示功能 强大的数据搜索功能，状态指示灯功能
直观的触摸屏操作
具有闪动报警显示，同时指示各路通道的下下限、下限、上限、上上限报警；

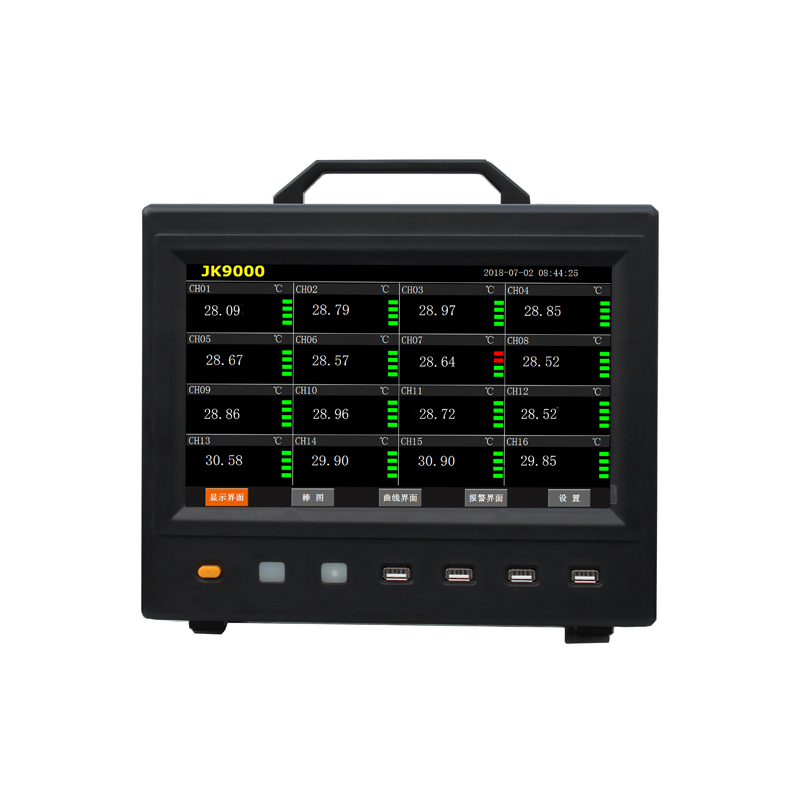

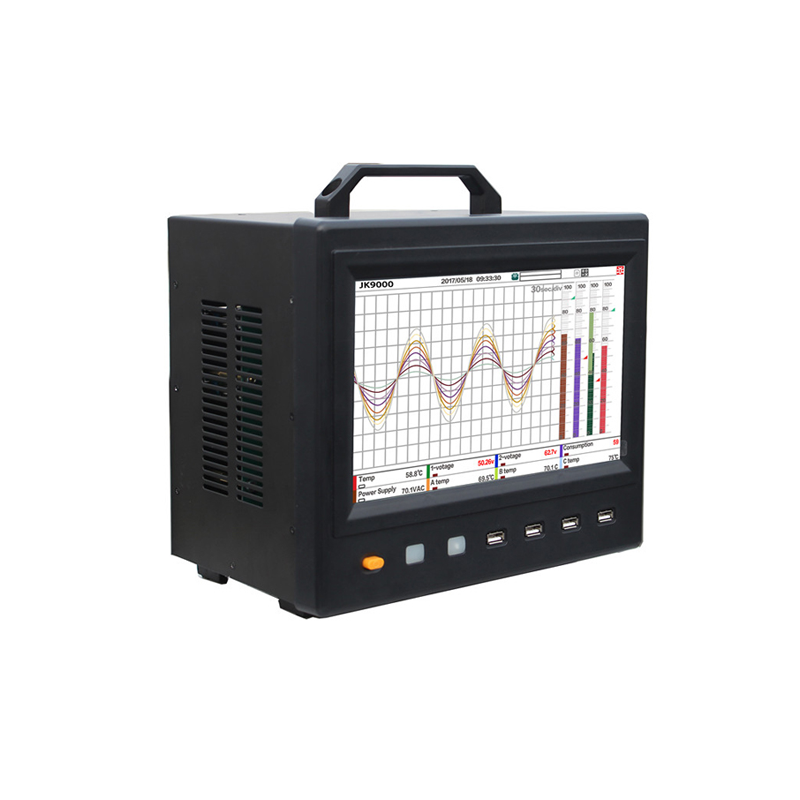

数字显示画面、棒图显示画面、实时曲线画面、追忆曲线画面共四个基本画面
实时曲线记录间隔1秒~9999秒步进设置，对应整屏曲线时间30秒~300分
追忆曲线记录间隔从1秒到9999秒连续设置
追忆曲线读数光标功能。
综合显示界面，实时显示温度的最大值，最小值和平均值
供电
用高品质的名牌开关电源，能在交流电源AC 85V~265V宽电压范围内正常工作；
提供变送器DC 24V隔离配电；
通过EMCIII级，保证仪表在恶劣的环境中正常工作.
输入信号
直流电流，直流电压，热电阻，热电偶，压力类，通过按键输入选择；隔离万能输入，
温压补偿支持补偿信号输入、常数可选，提供多种补偿模型，如过热蒸汽，饱和蒸汽、压 力补偿等常用补偿模型；
直流电流：（4~20）mA，（0~10）mA，（0.01~20.00）mA
直流电压：0.01mV-100V
热电阻：Pt100(三线制）
热电偶：K，S，R，B，N，E，J，T
温湿度：选配2305温湿度探头可以直接测试(温度-20到110度)(湿度20%到98%)
选配AM2001湿度模块 （3%，条件:at25°C,60%RH，其他条件精度在5%）,
其它输入信号或分度号需在订货时注明。
通讯及打印接口（选配功能）
光电隔离
RS232、RS485标准
通讯速率9600，19200，57600，115200通过设定选择
配套测试软件，提供组态软件和应用软件技术支持
可选Modbus RTU通讯协议与上位机通讯
支持标准ModBus RTU通讯协议（选配功能），除支持本公司数据管理软件外，还支持MCGS、组态王等流行组态软件；
输出
继电器报警输出；组态12点报警功能。
可组态8点变送输出，光电隔离，误差小于±0.2% F·S
电流输出（4~20）mA, (0~10) mA, (0~20) mA可选。
电压输出（0~5）V, (1~5) V可选。
出厂默认设定为（4~20）mA,其他类型订货时注明。
技术参数
功能 | 数据记录/采集仪 |
型号 | JK9000 |
结构 | 台式 |
显示器 | 10.1英寸TFT彩色LCD（1024*600像素） |
触摸屏 | 单点电阻屏 |
模块的最大连接数 | 16（最大测量通道数：128） |
*最大连接数量受限于最大输入/输出通道数，并且因模块种类和组合而异 |
采样周期 | 100ms ~ 1h |
内部存储器 | 4GBB（介质：闪存） |
外部存储介质 | 出厂标配8GB U盘 USB接口（/UH选件）：兼容USB 2.0标准（外部存储介质：USB闪存） （键盘/鼠标：兼容HID Class Ver.1.1标准） |
通信功能 | 以太网（10 BASE-T/100 BASE-TX）,Modbus/TCP（客户端功能/服务器功能）
串行通信:RS-232、RS485 Modbus/RTU（主机功能/从机功能） |
其他功能 | 安全功能 ：锁键功能、登录功能时钟功能：日历功能 精度：±5ppm（0~50℃）LCD屏保功能 |
额定供电电压 | 100-240VAC或DC:24V |
额定电源频率 | 50/60Hz |
功耗 | 最大35VA（100VAC） |
绝缘电阻 | 在以太网端子、RS422/485、各绝缘端子与地之间：≥20MΩ（500VDC时） |
耐电压 | 在电源端子与地之间：3000VAC（50/60Hz）/1 分钟 |
外部尺寸 （W*H*D) | 主机 : 277*260*180（mm） |
包括模块:277*260*180（mm） |
开孔尺寸（mm） | 280宽*225高*200深 |
重量（仅主机） | 约5.7kg |
采样模块技术规格
模拟输入部分规格 |
项目 | 内容 |
输入方式 | 光电继电器扫描方式，全通道绝缘输入 平衡输入 |
模式输入端子形状 | M3螺栓式端子 |
测量参数 | 温度、湿度、压力、流量、重力、热流、风力 |
测量范围 | 电压 | 0.01mv 100.00V F.S.(满量程）最高分辨率1µV |
热电阻 | 种类：PT100 PT1000 |
热电偶 | 种类：K、J、E、T、R、S、B、N、 |
电流 | 0.01mA - 20mA |
数字过滤器 | Off、2、5、10、20、40 (平滑滤波） |
采样速率 | 100ms -1h |
测量精度 | 电压 | ±0.1% of F.S.(满量程） |
温度 （热电偶） | 种类 | 测量温度范围 （TS:测量温度） | 测量准确度 |
R | 0≤TS≤100℃ | ±5.2℃ |
100<TS≤300℃ | ±3.0℃ |
300<TS≤1600℃ | ±(0.05% of rdg.+2.0℃) |
S | 0≤TS≤100℃ | ±5.2℃ |
100<TS≤300℃ | ±3.0℃ |
300<TS≤1760℃ | ±(0.05% of rdg.+2.0℃) |
B | 400≤TS≤600℃ | ±3.5℃ |
600<TS≤1820℃ | ±(0.05% of rdg.+2.0℃) |
K | －200<TS≤0℃ | ±(0.05% of rdg.+2.0℃) |
0℃<TS≤1370℃ | ±0.5% of rdg.+1.0℃) |
E | －200≤TS≤-100℃ | ±0.05% of rdg.+2.0℃) |
－100<TS≤800℃ | ±(0.05% of rdg.+1.0℃) |
T | －200≤TS≤-100℃ | ±(0.5% of rdg.+1.5℃) |
－100<TS≤400℃ | ±(0.1% of rdg.+0.5℃) |
J | －200≤TS≤-100℃ | ±2.7℃ |
－100<TS≤100℃ | ±1.7℃ |
100<TS≤1100℃ | ±(0.05% of rdg.+1.0℃) |
N | －200≤TS<0℃ | ±(0.1%of rdg.+2.0℃) |
0≤TS≤1300℃ | ±(0.1% of rdg.+1.0℃) |
标准接点补偿准确度 | ±0.5℃ |
PT100 | -100<TS≤100℃ | ±0.2℃ |
PT1000 | -100<TS≤100℃ | ±0.15℃ |
|
| 电流 | 0.1mA - 20.0mA | ±0.1% |
A/D转换器 | 方式：ΔΣ方式，16Bit (有效分解能力：±范围内约1/40000) |
最大输入电压 | 输入端子＋／－之间 | -100V ~ 100V: p-p |
通道间（1-1/(-1) | 60Vp-p |
输入端子／GND之间 | 60 Vp-p |
最大电压 （耐电压） | 通道间 | 350Vp-p(1分钟内） |
输入端子／GND之间 | 350Vp-p(1分钟内） |
型号 | 通道 | 性能参数 | 特点 |
K9000KV耐高压温度采集板 | 8 | 耐电压1500V(通道间(1-1/(-1)）采集温度 | 适用于JK9000 |
JK9000AV电参数采集板 | 8 | DC:0.001~30.000V
DC: 0.0001~ 5.0000A 0.1%+3个字 | 适用于JK9000
温度采集标配 |
JK9000HV高精度电压采集板 | 8 | 量程0-100mV分辨率：0.0001mv
量程0-1V 分辨率：0.001mV
量程1-10V 分辨率：0.00001V
量程:0-100V 分辨率：0.0001V
精度∶0.05%+2个字 | 适用于JK9000
温度采集标配 |
JK9000R电阻采样板 | 5 | 四线制电阻0.001mΩ-200.00kΩ 0.05%+5个字 | 适用于JK9000 |
JK9000T高精度温度采集板 | 8 | 热电偶测量 精度:±0.8℃ | 适用于JK9000系列 |
JK9000PT高精度温度采集板 | 5 | PT1000四线制测量 精度:±0.02℃ | 适用于JK9000L |
JK9000rh高精度湿度采集板 | 5 | 罗卓尼克(瑞士）标准探头精度:0.8%RH | 适用于JK9000L |
