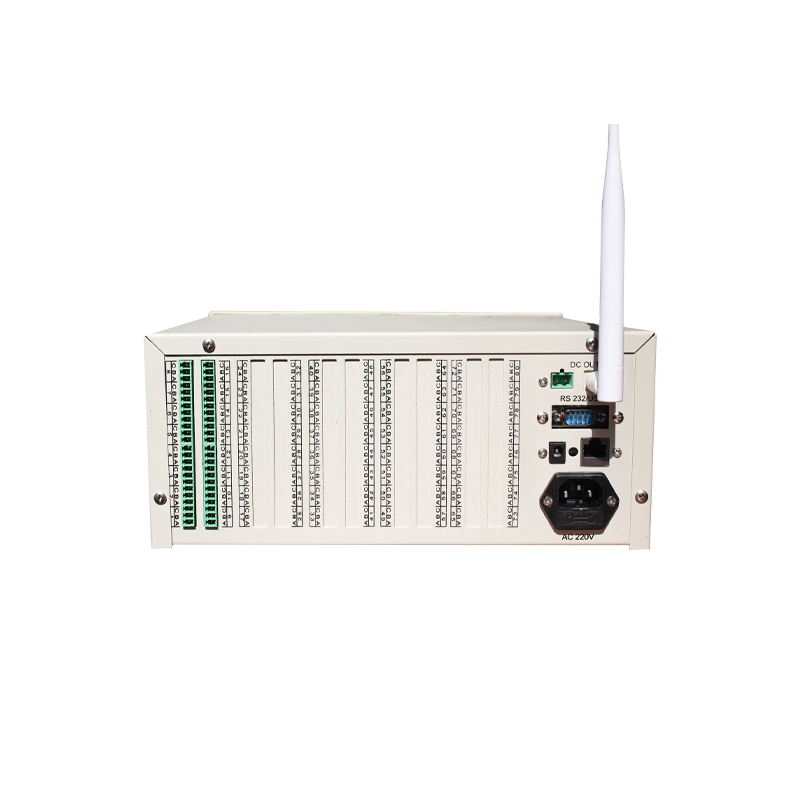

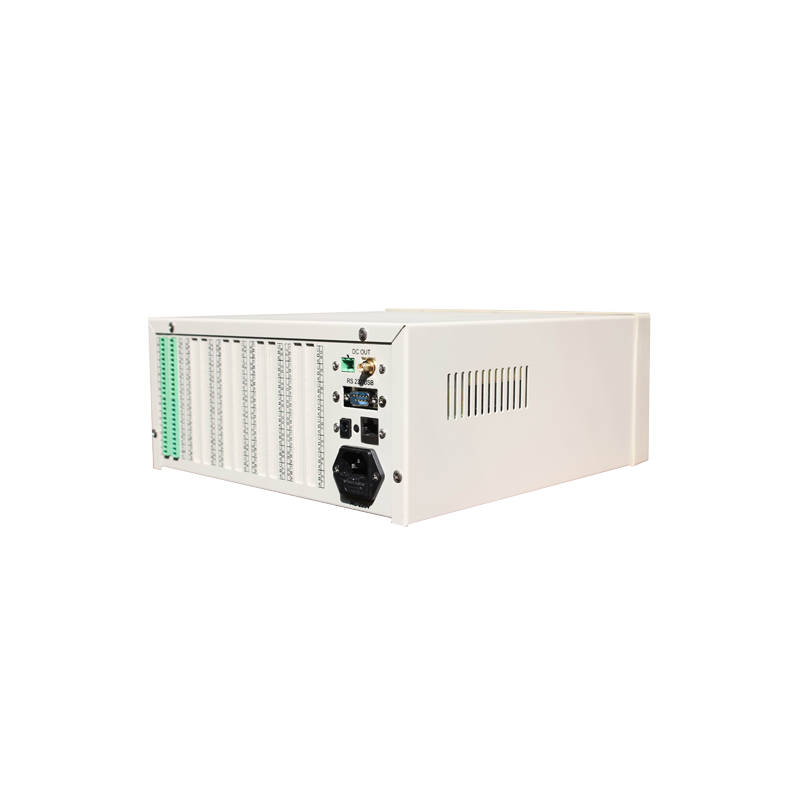

常州金科 多通道数据记录仪 JK7000

产品特点

最多可达80路数据采集测试

多个测试单元同步进行测量（最多可达5个单元）

每个测试单元可自由插拔

万能输入：电流，电压，热电阻，热电偶，压力

基本精度：0.2% F•S

带触摸7.0英寸彩色液晶屏，显示分辨率为800×480

键盘，鼠标即插即用

温度补偿功能(TC)

可输出通道级、板级、整机级的比较分选结果（超限，合格

以及讯响）

屏幕信息存储于U盘

数据保存功能方便测量结果的实时保存

可通过USB HOST自动升级仪器操作软件

中英文可选操作界面

灵活方便的文件操作系统

Handler接口用于实现联机操作

RS232、USB HOST 、USB Device、LAN，可方便与PC进行数据通讯以及对仪器的远程控制

主要功能

JK7000采用ARM微处理器，可同时实现最多64路信号采集、记录、显示和报警；

无纸记录，维护费用低，随时查询。

采用高亮度彩色7寸TFT液晶屏，CCFL背光、画面清晰；

同时具有电压、电流记录功能：可测0-20mA的电流，0-10V的电压；全隔离万能输入，可同时输入多种信号，无需更换模组，通过软件组态即可；

显示工程量数据的数值范围更宽，可显示5位数值：-9999~19999；

可以组态、显示工程位号，工程单位，有流量累积；

具有闪动报警显示，同时指示各路通道的下下限、下限、上限、上上限报警；继电器报警输出；

可组态8点变送输出，光电隔离，误差小于±0.2% F•S；

显示精度高，基本误差为±0.2% F•S；

温压补偿支持补偿信号输入、常数可选，提供多种补偿模型，如过热蒸汽，饱和蒸汽、压力补偿等常用补偿模型；

内置GB2312汉字库，使用全拼输入法输入；

配备标准三个USB接口，用U盘将历史数据转存快捷方便；还可接入键盘鼠标；

标准串行通讯接口，带光偶隔离的RS485和RS232C；

支持标准ModBus RTU通讯协议（选配功能），除支持本公司数据管理软件外，还支持MCGS、组态王等流行组态软件；

采用高品质的名牌开关电源，能在交流电源AC 85V~265V宽电压范围内正常工作；

提供变送器DC 24V隔离配电；

通过EMCIII级，保证仪表在恶劣的环境中正常工作.

仪器本身标准配置为：1.5米长K型热电偶，温度范围：0-500℃，其他特殊要求定货前敬请说明.

JK7000系列触控温度记录仪可以根据自己的需要选择7种不同类型的热电偶及热电阻来测试温度。

输入信号

直流电流，直流电压，热电阻，热电偶，远传压力表五类，通过按键输入选择；隔离万能输入，无需跳线器。

直流电流：（4~20）mA，（0~10）mA，（0.01~20.00）mA

直流电压：0.01mV-100V

热电阻：Pt100(三线制）

热电偶：K，S，R，B，N，E，J，T

温湿度：选配2305温湿度探头可以直接测试(温度-20到110度)(湿度20%到98%)；选配AM2001湿度模块 （3%，条件:at25°C,60%RH，其他条件精度在5%）。

其它输入信号或分度号需在订货时注明。

JK7000系列触屏无纸记录仪通讯及打印接口（选配功能）

光电隔离

RS232、RS485标准

通讯速率9600，19200，57600，115200通过设定选择

配套测试软件，提供组态软件和应用软件技术支持

可选Modbus RTU通讯协议与上位机通讯

JK7000系列触屏无纸记录仪显示

7英寸彩色TFT触控显示屏

数字显示画面、棒图显示画面、实时曲线画面、追忆曲线画面共四个基本画面

基本误差小于±0.2%F·S，数字显示范围-9999~19999

测量分辨力：1/60000，16位AD转换器

实时曲线记录间隔1秒~9999秒步进设置，对应整屏曲线时间30秒~300分

追忆曲线记录间隔从1秒到9999秒连续设置
