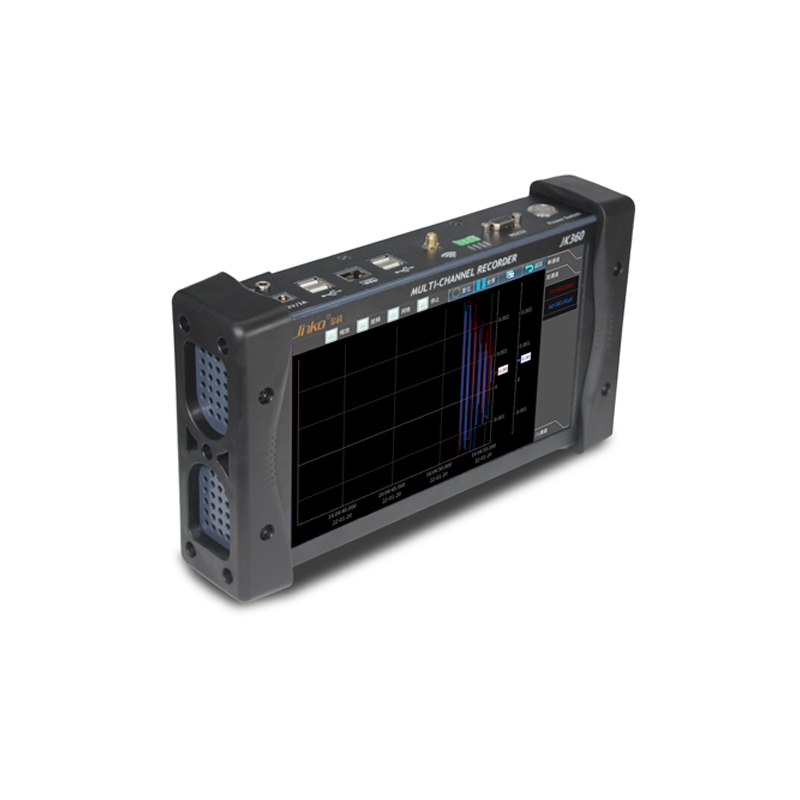

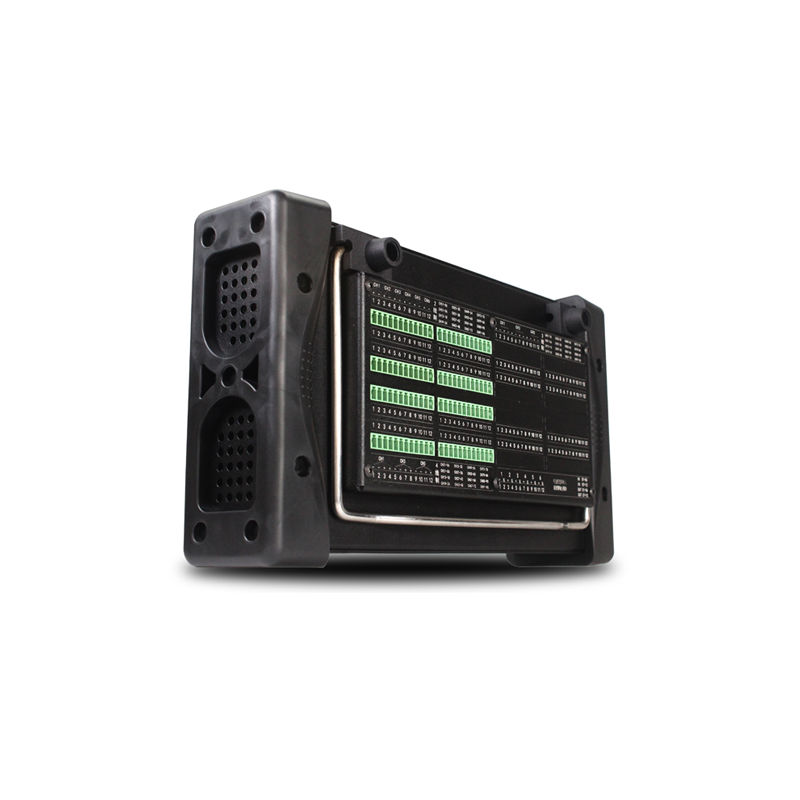

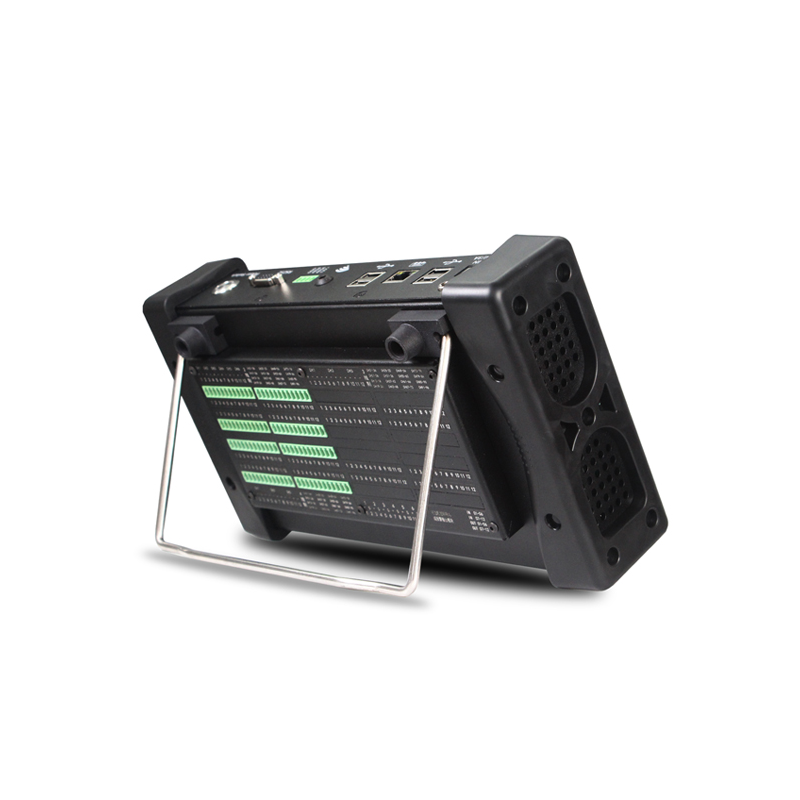

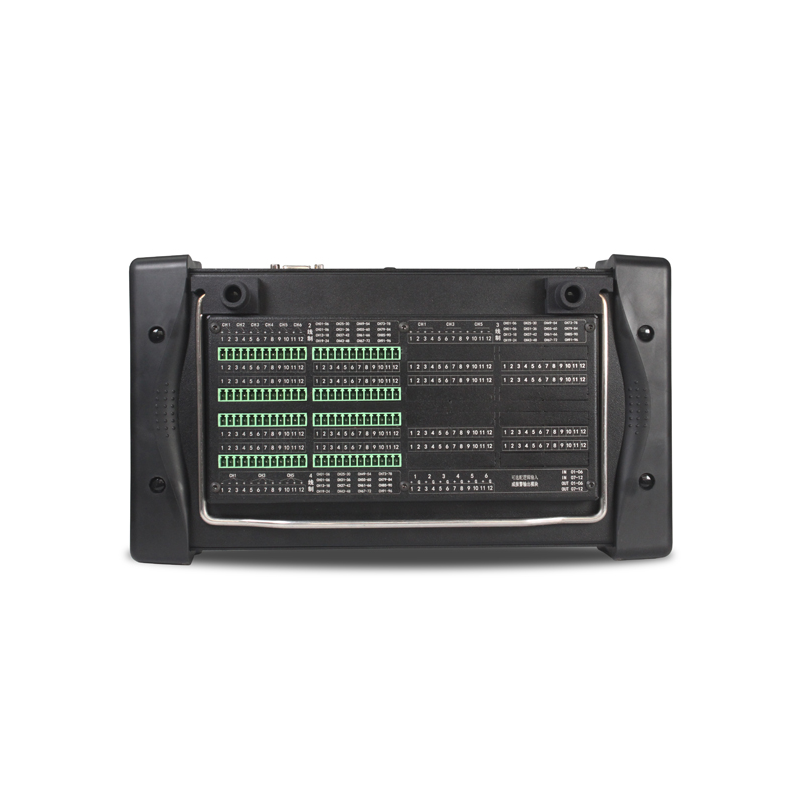

常州金科 数据采集仪 JK360

模拟通道

24CH(二线制）

12CH(三线制四线制）

48CH   ( 二线制 ）

24CH   ( 三四线制 ）

72CH(二线制）

36CH(三四线制）

96CH(二线制）

48CH(三四线制）

逻辑通道（12通道）

选配

选配

选配

无

输出功能（12通道）

选配

选配

选配

无

单相电机与三相系统的功率分析

选配

选配

选配

无

项目

内容

输入方式

光电继电器扫描方式，全通道绝缘输入 平衡输入

模式输入端子形状

插拔式端子

测量参数

温度、湿度、压力、流量、重力、热流、风力等

测量范围

电压

0.001mv ~100.00V   F.S.最高分辨率1µV

热电阻

种类：PT100    PT1000

热电偶

种类：K、J、E、T、R、S、B、N、

电流

0.001mA   - 20mA    最高分辨率1µA

电阻

0.0001Ω~99.99MΩ

逻辑功能

输入

通道数量： 12

最大允许电压： 24V Cat I

采样率： 最大1ms

脉冲计数/频率测试： 0-500k

数字过滤器

Off、2、5、10、20、40 (平滑滤波）

采样速率

1ms   -1h  1ms to 20mn V ＞50mV 2ms to 20mn   V ≤50mV, 热电偶 & Pt100-Pt1000

A/D转换器

方式：ΔΣ方式，24 Bit  (有效分解能力：±范围内约1/40000)

测量精度

电压

±0.1%   of F.S.(满量程）

温度

（热电偶）

种类

测量温度范围（TS:测量温度）

测量准确度

R

0≤TS≤100℃

±5.2℃

100<TS≤300℃

±3.0℃

300<TS≤1600℃

±(0.05%   of rdg.+2.0℃)

S

0≤TS≤100℃

±5.2℃

100<TS≤300℃

±3.0℃

300<TS≤1760℃

±(0.05%   of rdg.+2.0℃)

B

400≤TS≤600℃

±3.5℃

600<TS≤1820℃

±(0.05%   of rdg.+2.0℃)

K

－200<TS≤0℃

±(0.05%   of rdg.+2.0℃)

0℃<TS≤1370℃

±0.5%   of rdg.+1.0℃)

E

－200≤TS≤-100℃

±0.05%   of rdg.+2.0℃)

－100<TS≤800℃

±(0.05%   of rdg.+1.0℃)

T

－200≤TS≤-100℃

±(0.5%   of rdg.+1.5℃)

－100<TS≤400℃

±(0.1%   of rdg.+0.5℃)

J

－200≤TS≤-100℃

±2.7℃

－100<TS≤100℃

±1.7℃

100<TS≤1100℃

±(0.05%   of rdg.+1.0℃)

N

－200≤TS<0℃

±(0.1%of   rdg.+2.0℃)

0≤TS≤1300℃

±(0.1%   of rdg.+1.0℃)

标准接点补偿准确度

±0.5℃

PT100

-100<TS≤100℃

±0.2℃

PT1000

-100<TS≤100℃

±0.15℃

电流

0.001mA-   20.0mA

±0.1%

最大输入电压

输入端子＋／－之间

-100V   ~ 100V: p-p

通道间（1-1/(-1)

60Vp-p

输入端子／GND之间

60   Vp-p

最大电压

（耐电压）

通道间

350Vp-p(1分钟内）

输入端子／GND之间

350Vp-p(1分钟内）

报警输出

数量：

12种报警（A,B,C,D）

输出电平：

0-12V

触发:

5种

上升沿，下降沿，上升或下降沿，高电平，低电平

内部存储

1TB内置固态硬盘

USB接口

4个

以太网:

RJ45的双绞线

Wifi:

内置Wifi模块 可接JINKO云平台

显示

10寸TFTLCD触摸屏，背光，1024*600

电源

最大10V/4A，带主适配器（100/240VAC）

电池

出厂选配，不可拆卸，锂电池

电池待机

待机模式15小时，非待机模式10小时

工作温度

0 °C -40°C，80% RH(无冷凝)

存储温度

-20°C - 60°C

尺寸

宽300mm*高170mm*深70mm

重量

2.5kg

安全

CAT   I 100V,符合IEC61010-1

配件

100/240V主适配器，说明书（CDROM）,1个25芯的公头    连接器，stylus,抹布，螺丝刀

保修期

2年
