产品介绍

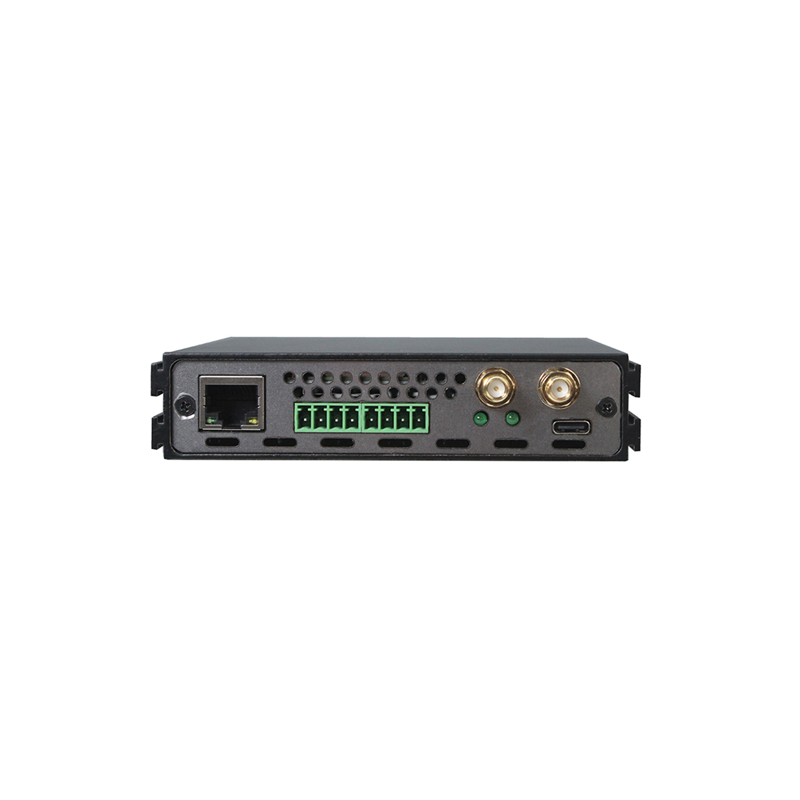

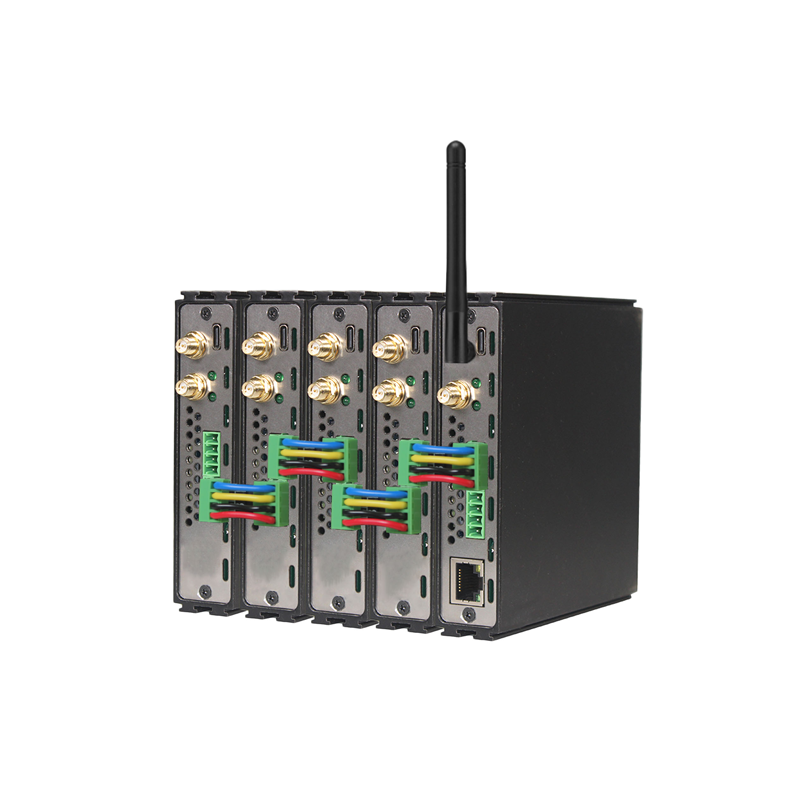

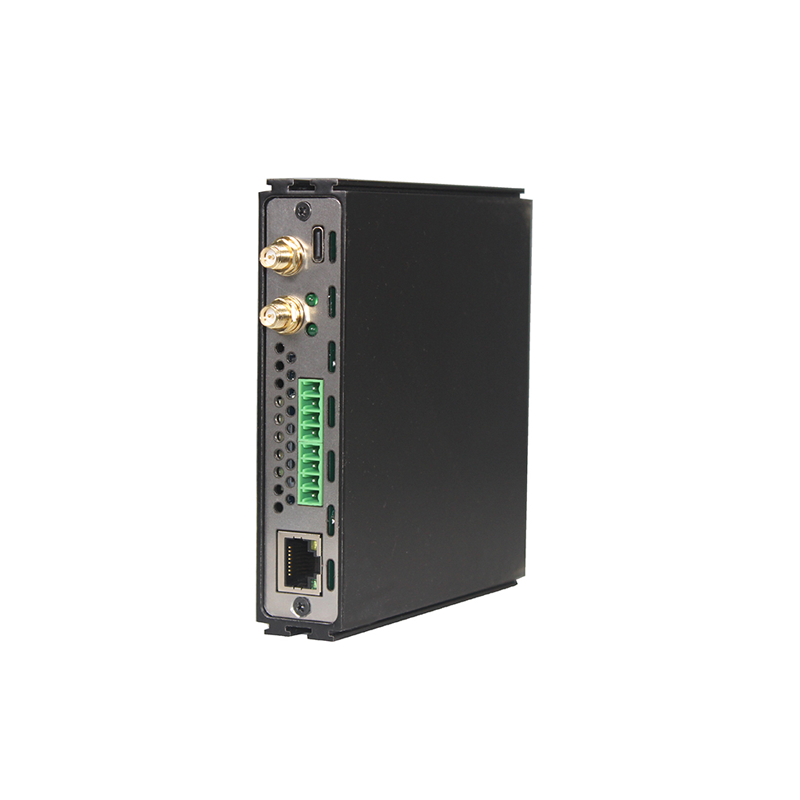

JK208采集模组分为主机JK200和数据采集模块JK208T组成, JK208T采集模块采用24位高精度AD采样芯片,精度可达到万分之五,差分隔离技术,让采样更稳定,更精准。通道类型支持热电阻信号、热电偶信号、电流信号、电压信号任意切换。通道个数自由组合,最大支持256通道同时采集。
应用领域
JK208采集模组广泛用于工业自动化设备,及精密自动化系统中采集相关数据。
技术参数
JK208技术参数 | |
有效分辨率 | 16位 |
系统通道 | 最多256路 |
模块通道 | 独立配置8路 |
输入信号 | 热电偶:K,E,R,B,N,T,E,J,S 热电阻:Pt100 电 流:0.01mA~20mA 电 压:0.01mV~100V |
通信方式 | WIFI、LORA、ZIGBEE、4G、以太网、RS485 (可选) |
通信距离 | 500m (无遮挡) |
网络拓扑 | 点对点、点对多点、对等和Mesh网络 |
测量精度 | ±0.2%F.S |
零漂移 | ±3uV/°C |
采样周期 | 1-19999s自主设定 |
隔离电压 | 最大承受电压300Vdc |
满量程漂移 | ±25ppm/°C;92dB (最小CMR@50/60Hz) |
记录模式 | PC软件记录 |
波特率 | 1200,2400,4800,9600,38400,57600,1 15200bps |
电源 | +5/DC或24V/DC |
功耗 | 小于1.2W |
带宽 | 13.1 Hz@50Hz 15.72Hz@60Hz |
重量 | 0.185Kg |
机体材质 | 氧化铝合金 |
外形尺寸 | 110mm *118mm*26mm(长*宽*高) |
工作温度 | -10°C~+70C |
工作湿度 | 5~95%无结露 |
