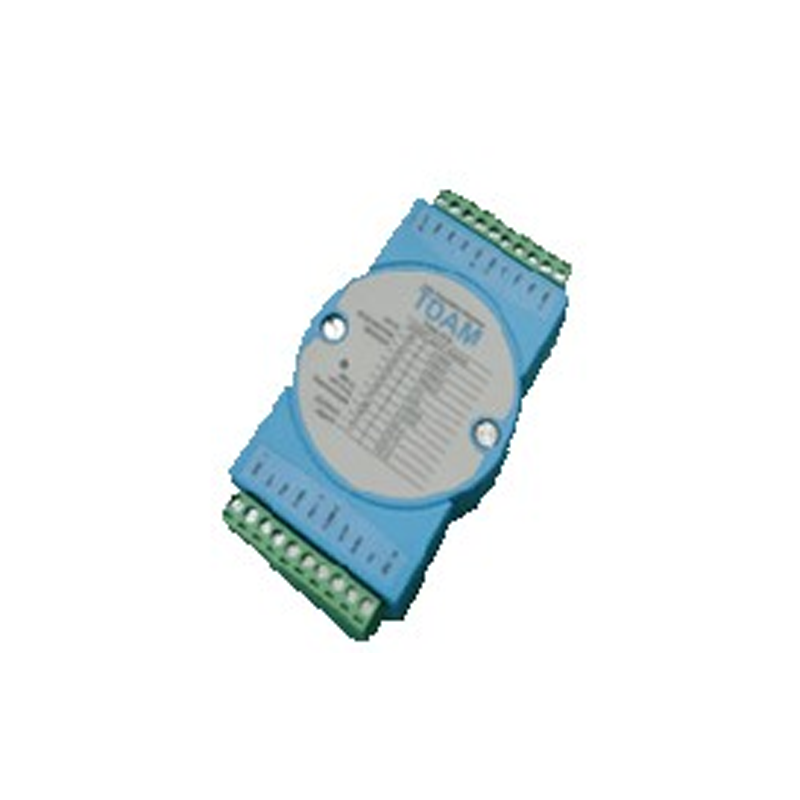

产品介绍
CPU和AD芯片采用ADI最顶级最新芯片,有以下几个特点:
运算能力比以前更强大;
功能比以前更齐全;
性能比以前更稳定;
采样精度比以前更高;
转换速度比以前更快;
抗干扰能力比以前更强;
保证恶劣环境下比以前更可靠;
性价比以前更高!
输入类型:±100mV ±500mV ±1V ±5V ±10V ±20mA 4-20mA ;J K T E R S B等类型,使用场合更广泛;
业界独有: 独有的RS232或RS485通信方式,可选功能;
RS485通信:通信部分电源隔离,信号采用高速光耦光电隔离,使通信更稳定可靠!
RS485通信:过压过流保护,TVS管保护,全方位保护通信芯片!
业界独创: 采用PT1000作为冷端补偿,冷端补偿温度精度更高,性能更稳定,模块内置测温元件,自动完成热电偶冷端温度补偿;
6路差分输入,2路共端,提供高过压保护和传感器断线检测功能;
接线端子: 设计更人性化,可插拔设计;
接线标签: 一目了然;
软件: 随货配送软件功能更强大,一键搜索,再也不需烦琐的硬件跳线来实现参数设置了;
标准工业通信接口:支持DCON和Modbus RTU协议,停止位和波特率随意设置,是PLC控制系统扩展模拟量或热电偶采集的最佳选择.
安装: 35mm卡槽安装,装卸更灵活.
技术参数
通道数 | 8通道 |
输入类型 | mV, V, mA, K,J,E,R,S,T型热电偶.通道输入类型可单独设置 |
隔离电压 | 3000 VDC |
热电偶输入过压保护 | ±220V |
电源输入端 | 具有直流滤波器功能,抗干扰能力强,适用于恶劣环境下运行 |
采样速度 | 1000 sample/sec(total) |
输入阻抗 | 20兆欧姆 |
精度 | 0.1级.分辩率:24位 |
冷端补偿误差 | <±1℃ |
50Hz与60Hz工频干扰抑制 | CMR>120dB NMR>80dB |
供电电源 | 24VDC |
功 耗 | < 2W |
环境温度 | -20℃~70℃ |
相对湿度 | < 85%无凝结 |
通讯接口 | RS485 光电隔离,ESD保护 |
通讯距离 | 1200米,可加中继延长 |
安装方式 | DIN35mm标准导轨卡装或螺钉固定 |
产品外观尺寸 | 100*70*25MM 含端子尺寸:120*70*25MM |
