产品特点
高精确度和高分辨率1mV/1mA
小巧轻便，具有高功率因数和高效率
达到与线性电源相同的0-Vout 连续可调
达到与线性电源相媲美的输出低纹波和噪声
4.3寸LCD段码屏高清晰度显示
具有输出控制开关，控制更加灵活
一键锁定功能，有效防止误操作
可存储/调用100组电压电流等数据，定时执行可达到简易的自动测试目的
远程感应实现补偿负载线的压降
标配RS232接口，编程指令集符合SCPI
选配模拟控制接口 电池充电功能
高可靠
为了应对复杂的应用环境，保持产品优异的性能，我们不断追求坚固的设计与卓越的稳定性。
完善的保护电路，具备过载，极性接反保护，过压保护，过流保护，过温度保护，确保电源的安全。
具有电压和电流同时保护功能，电源可以根据接入的负载情况在CC/CV间自动的切换，提高电源对负载的适应性。
高效的散热系统，可以根据系统的温度，自动调节散热风扇的转速，既可以降低系统的噪音，又可以提高系统的功率密度。
创新设计的螺旋杆接线端子，尤其适合大电流输出，操作方便，可靠耐用。
特别设计的高强度机箱，配合前后塑胶护套，有效保护设备，延长系统使用时间。
高性能
多年在电源领域的研发及生产经验，采用创新的设计和先进的电路结构，全面提升产品的性能。
使用低压差线性稳压和多级输出滤波器，有效地降低电源输出的纹波和噪声，可以达到同容量线性电源的指标。
采用主动式功率因素校正电路，拥有高功率密度，高电源效率，高电源功率因素。
在开关的模式下使用线性的调节模式，使开关电源可以从0V开始调节。
使用远程反馈端子，可以用来抵消由于线路的损耗而产生的电压输出误差，保证电源输出电压精确可控。
多功能、易操作
具备恒流和恒压自动切换功能，根据负载情况自动切换。
支持SCPI可编程仪器标准指令，配备RS232接口，方便与其它可编程仪器一起组成ATE系统。
操作界面符合人体工程学原理，软件设计充分考虑客户需求，各项操作方便快捷。
方便且快速的操作与设定界面，高速调节旋钮和数字按键输入。
全电子方式校准，免拆机箱。
技术参数

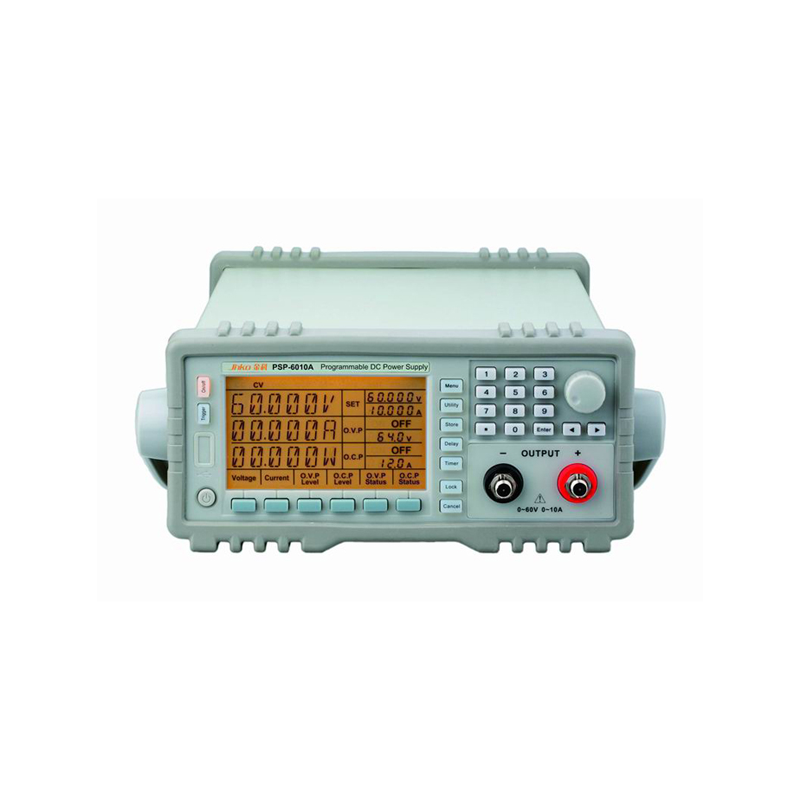

型号 | PSP-3010A | PSP-2030A | PSP-3020A | PSP-6010A | PSP-8008A |
额定直流输出 |
电压 | 0~30V | 0~20V | 0~30V | 0~60V | 0~80 V |
电流 | 0~10A | 0~30 A | 0~20 A | 0~10A | 0~7.5 A |
过压保护 | 0.1~34V | 0.1~24V | 0.1~34V | 0.1~64V | 0.1~88V |
过流保护 | 0.1~12A | 0.1~34A | 0.1~24A | 0.1~12A | 0.1~8.8A |
电压输出 |
电源效应 | ≤0.01%+4mV |
负载效应 | <0.1%+5mV |
恢复时间 | <1.5ms (50%load change) |
涟波和噪声 | 2mVrms,30mVpp |
温度系数 | ≤300ppm/℃ |
设定精度 | ±(0.03%of reading+10mW)(25±5℃) |
设定分辨率 | 1mV |
电流输出 |
电源效应 | ≤0.2%+3mA |
负载效应 | ≤0.2%+5mA |
涟波和噪声 | ≤10 mArms |
设定精度 | ±(0.3%of reading+10mA)(25±5℃) |
设定分辨率 | 1mA |
显示 |
电压 | 5 digits display |
电流 | 5 digits display |
电压分辨率 | 1mV |
电流分辨率 | 1mA |
读数精度 | ±(0.02%of reading+5mV)(25±5℃)； ±(0.05%of reading+10mA) (25±5℃) |
保护 | 过载保护，极性接反保护，过压保护，过流保护，过温度保护 |
锁键盘 | 有 |
接口 | 标配RS232接口，支持SCPI指令集，模拟控制接口（可选） |
存储调出 | 100组 |
绝缘度 | 输出端子与机壳或其他端子间：≤60VDC |
操作环境 | 室内使用海拔：≤2000m环境温度：0~40℃ 相对湿度：≤80%安装等级：II污染程度：2 |
储存环境 | 环境温度：-10~70℃相对湿度：≤70% |
电源输入 | AC220V±10%，50/60Hz |
附件 | 使用手册1份，电源线1根，上位机软件光盘1张，RS232接口电缆1根 |
尺寸 | 352(D)×215(W)×89(H)mm |
重量 | 4.5kg |
型号 | PSP-1560A | PSP-2045A | PSP-3030A | PSP-6015A | PSP-8010A |
额定直流输出 |
电压 | 0~15V | 0~20V | 0~30V | 0~60V | 0~80 V |
电流 | 0~60A | 0~45 A | 0~30 A | 0~15A | 0~11 A |
过压保护 | 0.1~18V | 0.1~23V | 0.1~34V | 0.1~64V | 0.1~88V |
过流保护 | 0.1~62A | 0.1~50A | 0.1~34A | 0.1~17A | 0.1~12A |
电压输出 |
电源效应 | ≤0.01%+4mV |
负载效应 | <0.1%+5mV |
恢复时间 | <1.5ms (50%load change) |
涟波和噪声 | 2mVrms,30mVpp |
温度系数 | ≤300ppm/℃ |
设定精度 | ±(0.03%of reading+10mW)(25±5℃) |
设定分辨率 | 1mV |
电流输出 |
电源效应 | ≤0.2%+3mA |
负载效应 | ≤0.2%+5mA |
涟波和噪声 | ≤10 mArms |
设定精度 | ±(0.3%of reading+10mA)(25±5℃) |
设定分辨率 | 1mA |
显示 |
电压 | 5 digits display |
电流 | 5 digits display |
电压分辨率 | 1mV |
电流分辨率 | 1mA |
读数精度 | ±(0.02%of reading+5mV)(25±5℃)； ±(0.05%of reading+10mA) (25±5℃) |
保护 | 过载保护，极性接反保护，过压保护，过流保护，过温度保护 |
锁键盘 | 有 |
接口 | 标配RS232接口，支持SCPI指令集，模拟控制接口（可选） |
存储调出 | 100组 |
绝缘度 | 输出端子与机壳或其他端子间：≤60VDC |
操作环境 | 室内使用海拔：≤2000m环境温度：0~40℃ 相对湿度：≤80%安装等级：II污染程度：2 |
储存环境 | 环境温度：-10~70℃相对湿度：≤70% |
电源输入 | AC220V±10%，50/60Hz |
附件 | 使用手册1份，电源线1根，上位机软件光盘1张，RS232接口电缆1根 |
尺寸 | 412(D)×215(W)×89(H)mm |
重量 | 5.5kg |
