西安安泰 ATA-1000系列宽带放大器 ATA-1222A

品牌名称：西安安泰

产品型号：ATA-1222A

获取报价 加入询盘
产品规格
产品介绍

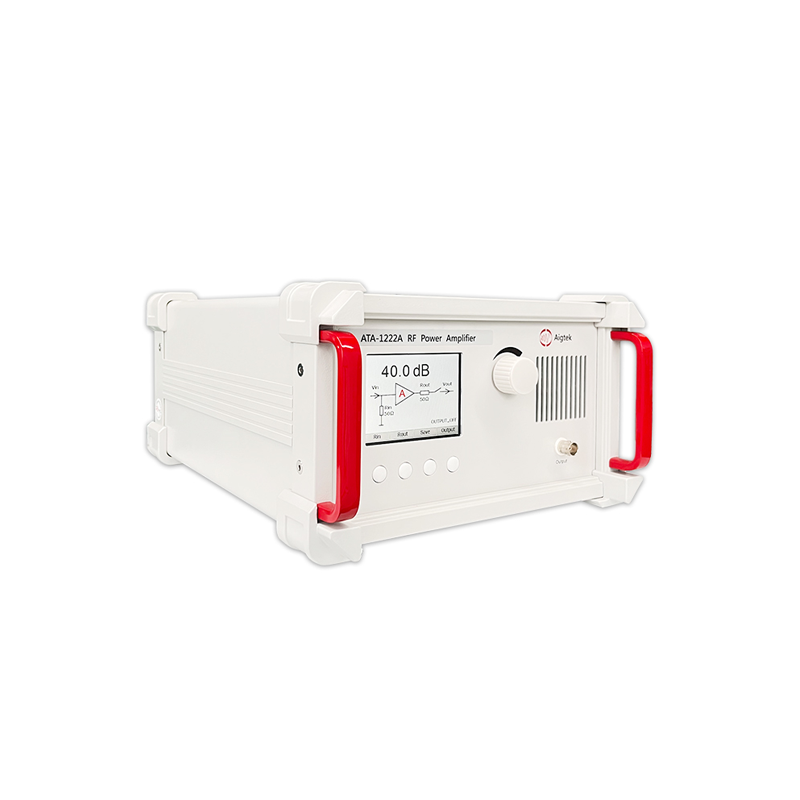

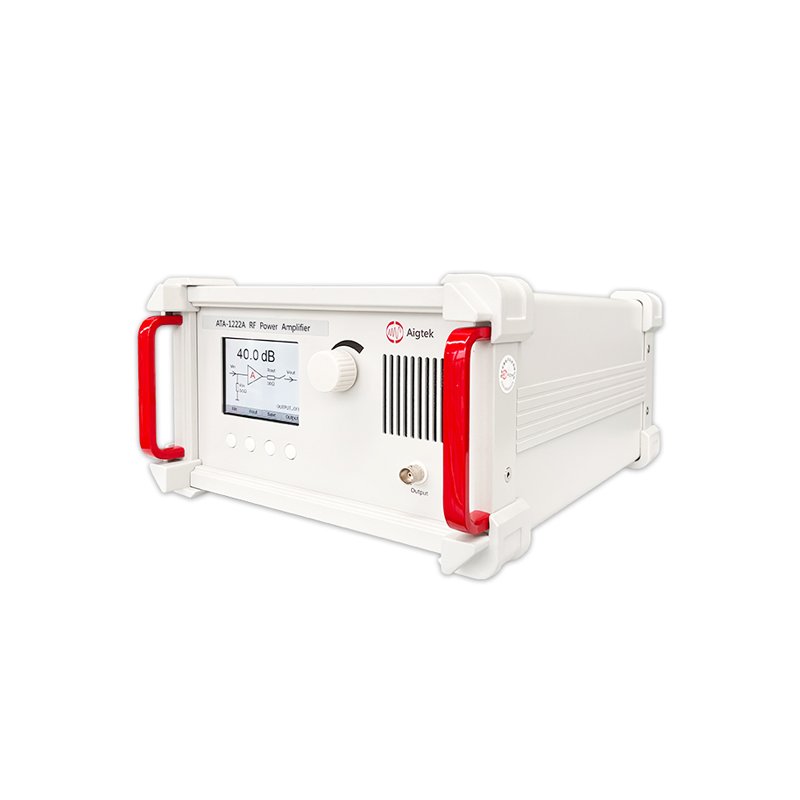

ATA-1222A 是一款宽带放大器。其额定输出功率20W，增益 1dB 压缩点输出功率 40W。增益数控可调，一键保存设置，提供了方便简洁的操作选择，可与主流的信号发生器配套使用，实现信号的放大，宽范围供电电源，可兼容全球不同地区的电源标准要求。
资料下载
西安安泰 ATA-1000系列宽带放大器 ATA-1222A - 产品资料
2页
渠道商
深圳市乐买宜电子有限公司
地址：广东省.深圳市      获取报价
产品详情

产品介绍

ATA-1222A 是一款宽带放大器。其额定输出功率20W，增益 1dB 压缩点输出功率 40W。增益数控可调，一键保存设置，提供了方便简洁的操作选择，可与主流的信号发生器配套使用，实现信号的放大，宽范围供电电源，可兼容全球不同地区的电源标准要求。



产品功能

输入Input

输入为 BNC 接口，输入阻抗 50Ω。

输出 Output

输出为 BNC 接口，输出阻抗 50Ω。

液晶面板显示

ATA-1222A 采用液晶面板显示，设备状态及参数动态显示，操作界面一目了然，简洁易懂。

功率增益

功率增益 40dB(20dB~40dB/0.5dB step 可调)，结合液晶面板增益的显示，能够快速调整至需要的参数。



技术参数

型号

ATA-1222A

工作模式

Class   AB

带宽(-3dB)

100kHz~22MHz

额定输出功率

20W

P1dB输出功率

40W

功率增益

40dB(20dB~40dB/0.5dB   step)

额定输出功率的输入信号

316mVrms/2mW/3dBm
  (40dB增益1MHz)

不损坏最大输入信号

1Vrms/20mW/13dBm

输入阻抗

50Ω

输出阻抗

50Ω

三次谐波水平

<-25dBc

输入接口

BNC

输出接口

BNC

稳定性

可以驱动被动负载以及电抗负载

冷却方式

温控风冷

供电电压

AC220V±10%，50Hz

工作温度

0℃~45℃

存储温度

-20C   ~ 50°C

工作湿度

≤80%   RH，无冷凝

质保

3年

尺寸

262*163*365mm(宽*高*深)



订货信息

型号

ATA-1222A

指标描述

100kHz~22MHz(-3dB)射频功率放大器

附件

三芯电源线*1根，BNC转BNC线*2根，保险管*1只，产品说明书、合格证、装箱清单、出厂测试报告各1份。
