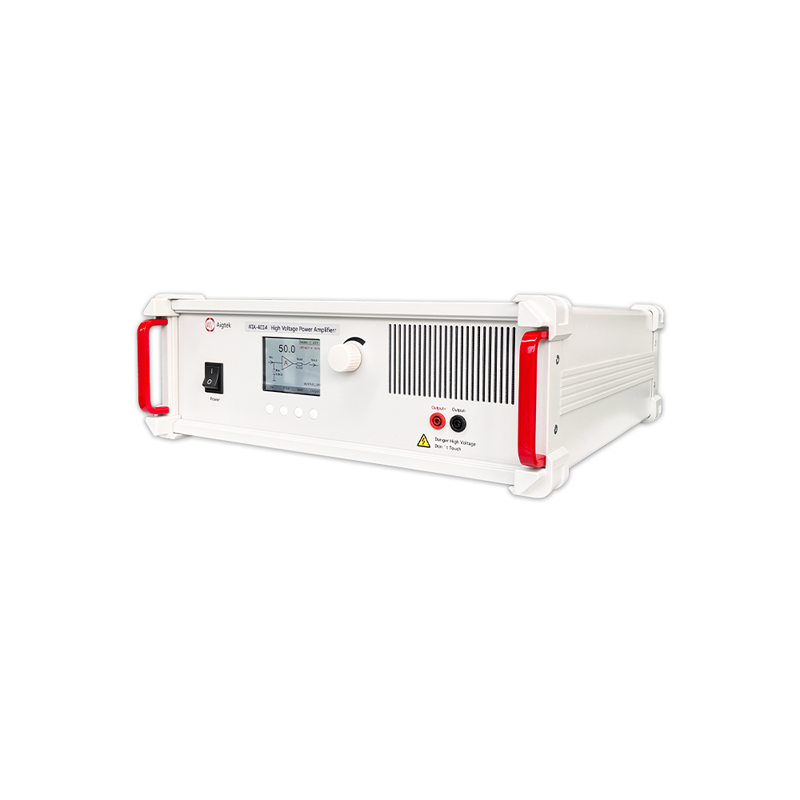

西安安泰 ATA-4000系列高压功率放大器 ATA-4014

品牌名称：西安安泰

产品型号：ATA-4014

获取报价 加入询盘
产品规格
产品介绍
ATA-4014是一款理想的可放大交、直流信号的单通道高压功率放大器。最大输出160Vp-p（±80Vp）电压，452Wp功率，可以驱动高压功率型负载。电压增益数控可调，一键保存常用设置，为您提供了方便简洁的操作选择，可与主流的信号发生器配套使用，实现信号的放大。
资料下载
西安安泰 ATA-4000系列高压功率放大器 ATA-4014 - 产品资料
2页
渠道商
深圳市乐买宜电子有限公司
地址：广东省.深圳市      获取报价
产品详情

产品介绍

ATA-4014是一款理想的可放大交、直流信号的单通道高压功率放大器。最大输出160Vp-p（±80Vp）电压，452Wp功率，可以驱动高压功率型负载。电压增益数控可调，一键保存常用设置，为您提供了方便简洁的操作选择，可与主流的信号发生器配套使用，实现信号的放大。



产品功能

输入Input

输入为BNC接口，输入电阻50Ω、5kΩ两档可选，完美匹配高低内阻信号源。

输出 Output

输出为香蕉插座，最大输出电压160Vp-p(±80Vp)，输出电流5.65Ap。

液晶面板显示

ATA-4014 高压功率放大器操作面板液晶显示，设备状态及参数动态显示，交互界面一目了然，简洁易懂。

电压增益

ATA-4014 高压功率放大器电压增益数控0~50倍可调，具体分为粗调（1step）和细调（0.1 step）两种。结合液晶面板增益的显示，能够快速调整至需要的电压值。

监测口Monitor

1/100 Monitor：此端口电压为输出端口的1/100，监测口为BNC接头，可以直接连接到示波器进行输出电压的实时监测。



技术参数

型号

ATA-4014

输出形式

单端输出

带宽(-3dB)

DC~1.2MHz

最大输出电压

160Vp-p   (±80Vp)

最大输出电流

2Ap   (DC~50Hz)

5.65Ap，4Arms ( >50Hz)

最大输出功率

452Wp

保险丝

8A/250V

电压增益

x0~50   (0.1 step/1 step)

负载RL上限

≥39.75Ω(DC~50Hz)

≥13.91Ω(   > 50Hz)

压摆率

≥356V/us

直流偏置

±75V(0.1   V step)

输出阻抗

0.25Ω+0.6μH

输入电阻

50Ω/   10kΩ

输入幅度

0~10Vp-pMAX

输出电压误差

≤±3%FS@1kHz

电压监测

100:1(±5%)

诸波失真(THD)

≤0.1%@1kHz，100Vp-p

输出电压零点漂移

≤±0.1V

信噪比

≥80dB

输出接口

4mm香蕉插座

保护

过流保护

信号地

与机壳、电源线地相连

供电电压

AC220V±10%，50Hz

工作温度

0℃~ 45℃

存储温度

-20℃ ~ 50℃

工作湿度

≤80%RH，无冷凝

质保

3年

尺寸

440*163*470mm(宽*高*深)



订货信息

型号

ATA-4014

指标描述

DC~1.2kHz(-3dB)高功率放大器

附件

三芯电源线*1根，BNC线*2根，输出线*1套，保险管*1只，产品说明书、合格证、装箱清单、出厂测试报告各1份。
