ATA-4051
ATA-4051
ATA-4051
ATA-4051

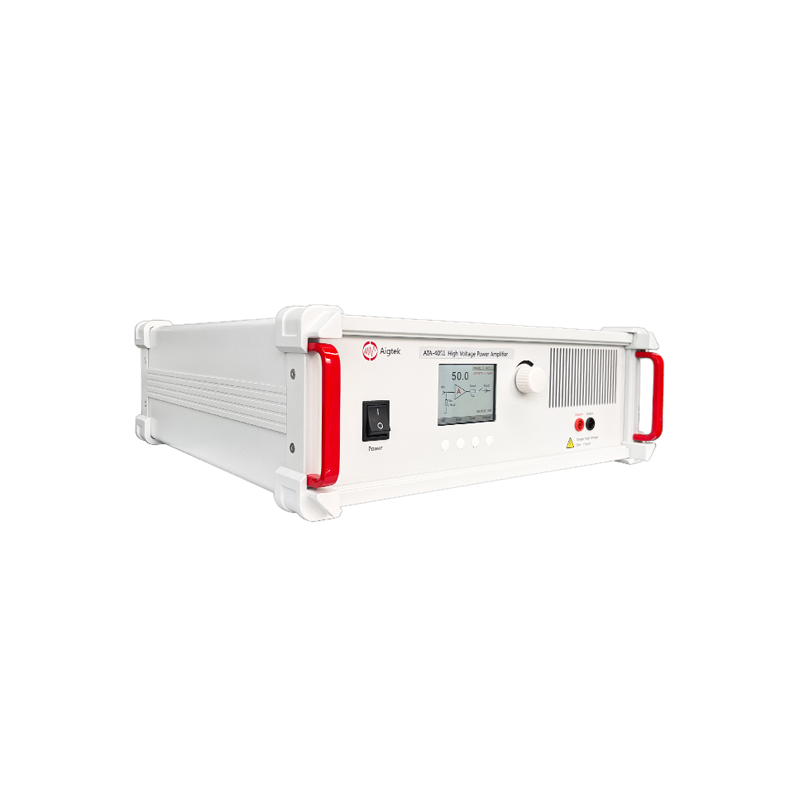

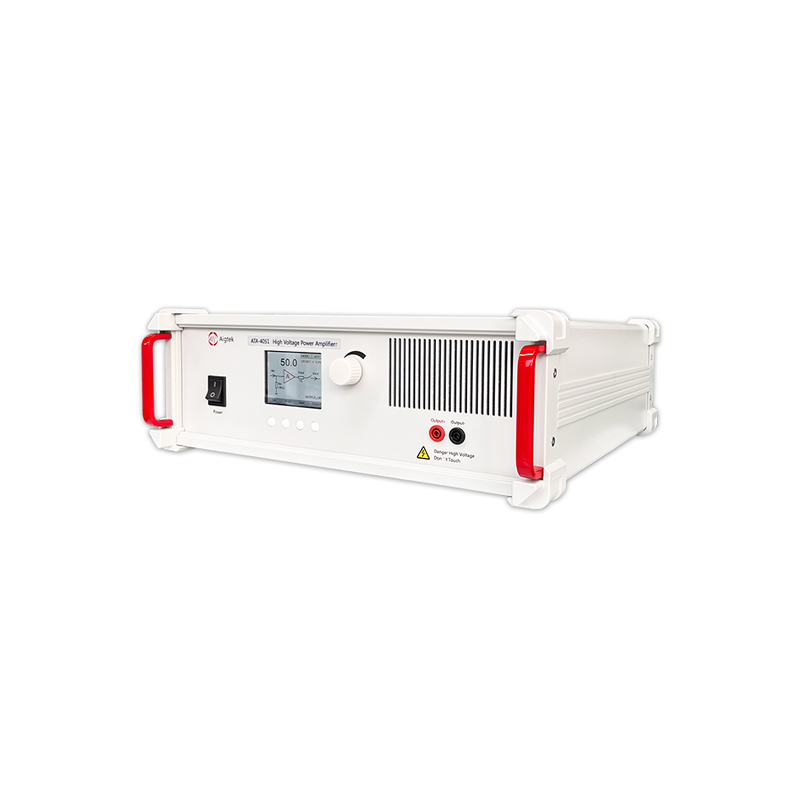

西安安泰 ATA-4000系列高压功率放大器 ATA-4051

品牌名称：西安安泰

产品型号：ATA-4051

获取报价 加入询盘
产品规格
产品介绍
ATA-4051是一款理想的可放大交、直流信号的单通道高压功率放大器。最大输出310Vp-p（±155Vp）电压，218.55Wp功率，可以驱动高压功率型负载。电压增益数控可调，一键保存常用设置，为您提供了方便简洁的操作选择，可与主流的信号发生器配套使用，实现信号的放大。
资料下载
索取PDF产品资料
渠道商
深圳市乐买宜电子有限公司
地址：广东省.深圳市      获取报价
产品详情

产品介绍

ATA-4051是一款理想的可放大交、直流信号的单通道高压功率放大器。最大输出310Vp-p（±155Vp）电压，218.55Wp功率，可以驱动高压功率型负载。电压增益数控可调，一键保存常用设置，为您提供了方便简洁的操作选择，可与主流的信号发生器配套使用，实现信号的放大。



产品功能

输入Input

输入为BNC接口，输入电阻50Ω、5kΩ两档可选，完美匹配高低内阻信号源。

输出 Output

输出为香蕉插座，最大输出电压310Vp-p（±155Vp），输出电流1.41Ap。

液晶面板显示

ATA-4051 高压功率放大器操作面板液晶显示，设备状态及参数动态显示，交互界面一目了然，简洁易懂。

电压增益

ATA-4051 高压功率放大器电压增益数控0~100倍可调，具体分为粗调（1step）和细调（0.1 step）两种。结合液晶面板增益的显示，能够快速调整至需要的电压值。

监测口Monitor

1/100 Monitor：此端口电压为输出端口的1/100，监测口为BNC接头，可以直接连接到示波器进行输出电压的实时监测。



技术参数

型号

ATA-4051

输出形式

单端输出

带宽(-3dB)

DC~500kHz

最大输出电压

310Vp-p   (±155Vp)

最大输出电流

0.5Ap   (DC~50Hz)

1.41Ap，1Arms ( >50Hz)

最大输出功率

218.55Wp

保险丝

8A/250V

电压增益

x0~100   (0.1 step/1 step)

负载RL上限

≥309Ω(DC~50Hz)

≥108.93Ω(   > 50Hz)

压摆率

≥345V/us

直流偏置

±150V(0.1   V step)

输出阻抗

1Ω+3.2μH

输入电阻

50Ω/   5kΩ

输入幅度

0~10Vp-pMAX

输出电压误差

≤±3%FS@1kHz

电压监测

100:1(±5%)

诸波失真(THD)

≤0.1%@1kHz，100Vp-p

输出电压零点漂移

≤±0.1V

信噪比

≥80dB

输出接口

4mm香蕉插座

保护

过流保护

信号地

与机壳、电源线地相连

供电电压

AC220V±10%，50Hz

工作温度

0℃~ 45℃

存储温度

-20℃ ~ 50℃

工作湿度

≤80%RH，无冷凝

质保

3年

尺寸

440*163*470mm(宽*高*深)



订货信息

型号

ATA-4051

指标描述

DC~500kHz(-3dB)高功率放大器

附件

三芯电源线*1根，BNC线*2根，输出线*1套，保险管*1只，产品说明书、合格证、装箱清单、出厂测试报告各1份。
