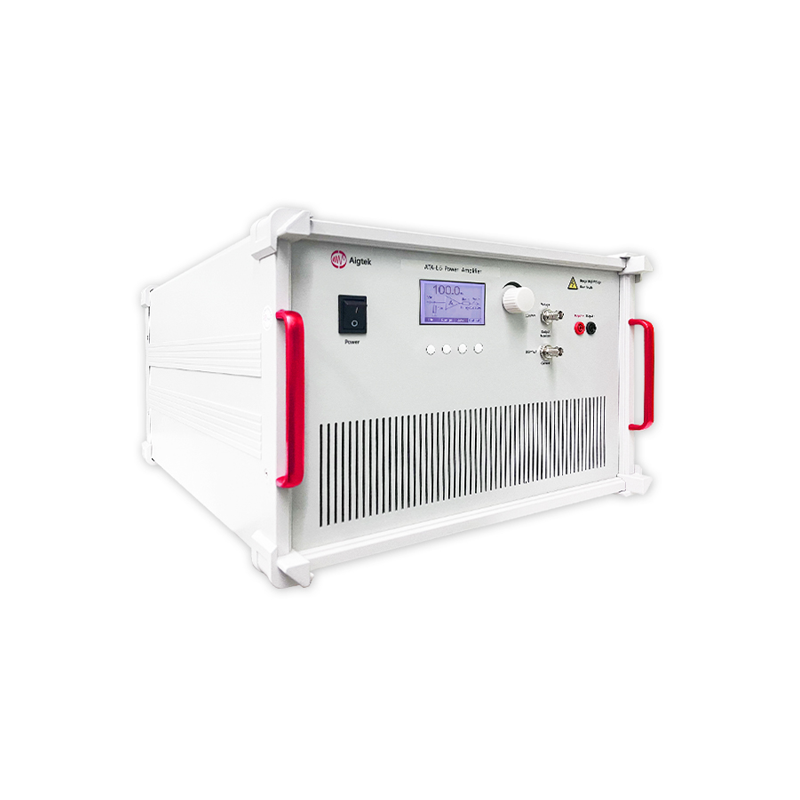

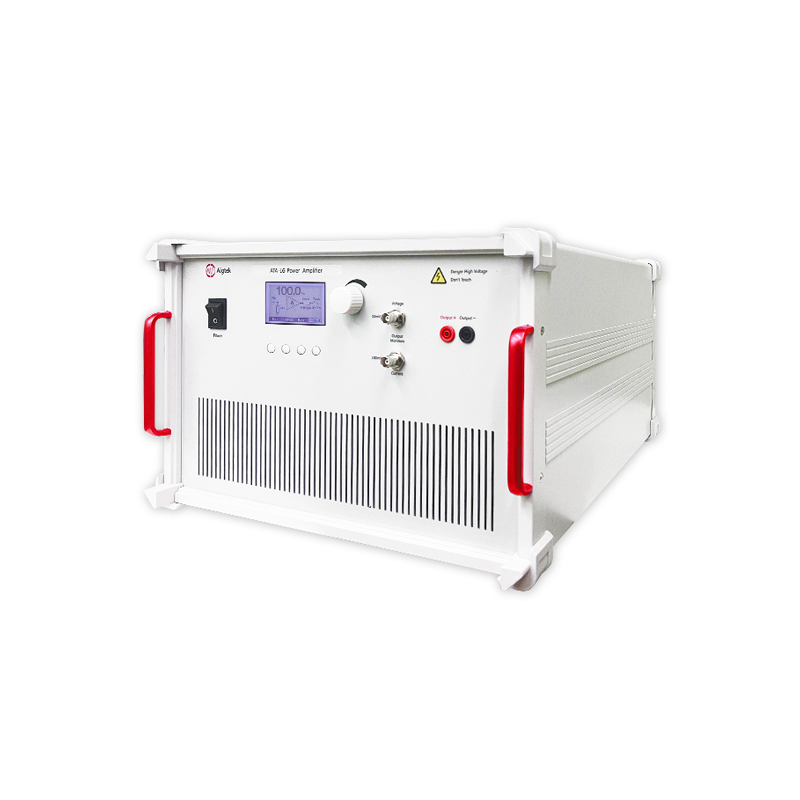

产品介绍
ATA-L6是一款理想的单通道功率放大器。最大输出1020 Vrms电压, 600VA功率,可驱动0~100%的阻性或非阻性负载。输出阻抗匹配多个档位可选,客户可根据测试需求调节。
产品功能

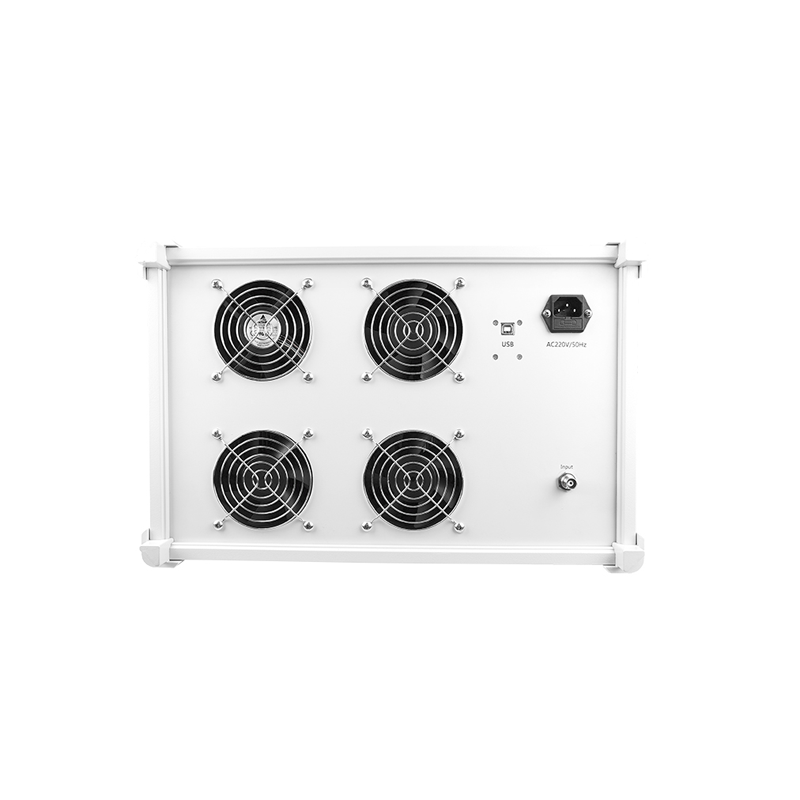

输入 Input
单端输入,输入为BNC接口。
输出 Output
ATA-L6 水声功率放大器输出电阻匹配多个电压档位可选,客户可根据测试需求在相应的档位下调整电压百分比(0~100%)实现输出调整。设备带有输出过热、过载保护,液晶面板显示当前的保护状态,排查故障后方可重新输出。
液晶显示 Liquid-crystal Display
ATA-L6 水声功率放大器采用液晶屏显示,设备状态及参数动态显示,操作界面一目了然,简洁易懂。
监测口 Monitor
输出电流monitor :100mV/A
输出电压monitor :5mV/V
输出监测口为BNC接头,可以直接连接到示波器进行实时监测。
输出阻抗匹配调节档位
输出阻抗(Ω) | 48 | 193 | 434 | 771 | 1204 | 1734 |
最大输出电压(Vrms) | 170 | 340 | 510 | 680 | 850 | 1020 |
最大输出电流(Arms) | 3.54 | 1.76 | 1.18 | 0.88 | 0.7 | 0.59 |
技术参数
型号 | ATA-L6 |
带宽(-3dB) | 200Hz~120kHz |
最大输出电压 | 1030Vrms |
谐波失真 | ≤1%@1kHz,100Vp-p |
满幅输入时输出电压 | 1Vrms (1kHz) |
最大输出功率 | 600VA |
输入电阻 | 10kΩ |
电流监测 | 100mV/A |
电压监测 | 5mV/V |
输出接口 | 4mm香蕉插座 |
保护 | 过流保护 |
信号地 | 与机壳、电源线地相连 |
供电电压 | 220V±10%,50Hz |
工作温度 | 0℃~ 45℃ |
存储温度 | -20°C~ 50℃ |
工作湿度 | ≤80%RH,无冷凝 |
质保 | 3年 |
尺寸 | 440*290*565mm(宽*高*深) |
订货信息
型号 | ATA-L6 |
指标描述 | 200Hz~120kHz(-3dB)单通道功率放大器 |
附件 | 三芯电源线*1根,BNC线*3根,输出线*1套,保险管*1只,产品说明书、合格证、装箱清单、出厂测试报告各1份。 |
