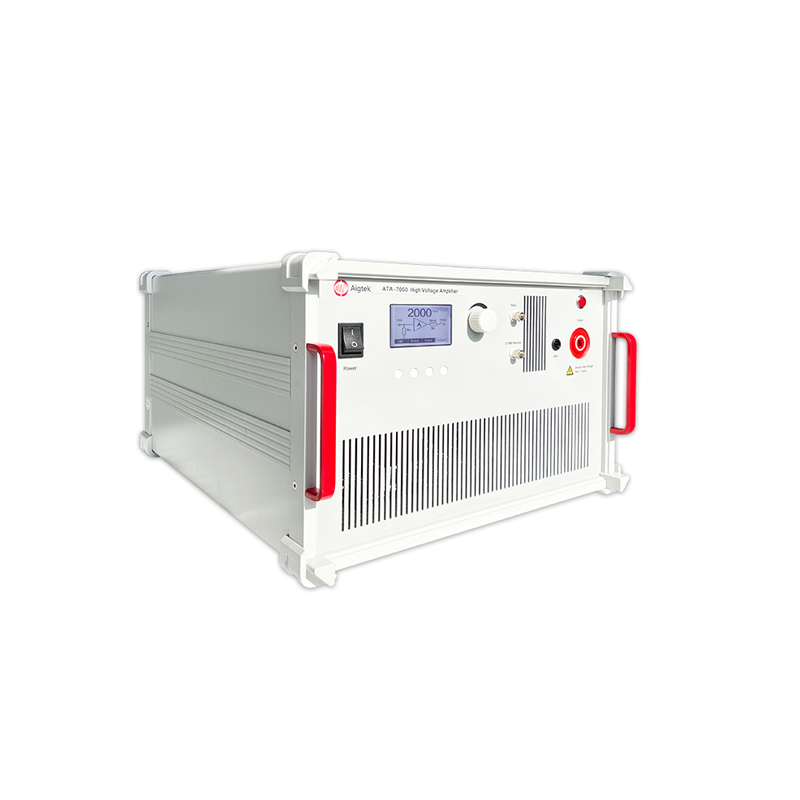

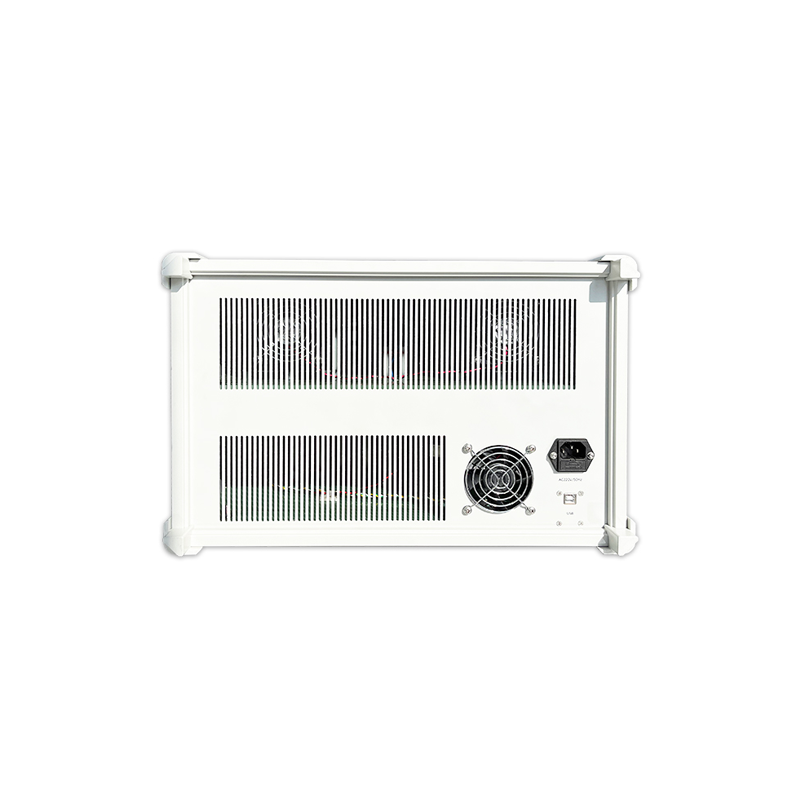

西安安泰 ATA-7000系列高压放大器 ATA-7050

品牌名称：西安安泰

产品型号：ATA-7050

获取报价 加入询盘
产品规格
产品介绍
ATA-7050 是一款理想的可放大交、直流信号的高压放大器。单端输出10kVp-p（±5kVp）高压，可以驱动高压型负载。电压增益数控可调，一键保存常用设置，为您提供了方便简洁的操作选择。
资料下载
西安安泰 ATA-7000系列高压放大器 ATA-7050 - 产品资料
2页
渠道商
深圳市乐买宜电子有限公司
地址：广东省.深圳市      获取报价
产品详情

产品介绍

ATA-7050 是一款理想的可放大交、直流信号的高压放大器。单端输出10kVp-p（±5kVp）高压，可以驱动高压型负载。电压增益数控可调，一键保存常用设置，为您提供了方便简洁的操作选择。



产品功能

输入Input

输入为BNC接口。

输出 Output

输出为高压连接器，最大输出电压10kVp-p（±5kVp），最大输出电流20mAp。

液晶面板显示

ATA-7050高压放大器操作面板液晶显示，设备状态及参数动态显示，交互界面一目了然，简洁易懂。

电压增益

ATA-7050高压放大器电压增益数控0~2000倍可调，结合液晶面板增益的显示，能够快速调整至需要的电压值。

监测口Monitor

1/1000 Monitor：此端口电压为输出端口的1/1000，监测口为BNC接头，可以直接连接到示波器进行输出电压的实时监测。



技术参数

型号

ATA-7050

通道数

单通道

输出形式

单端输出

带宽(-3dB)

DC~5kHz

最大输出电压

10kVp-p   (±5kVp)

最大输出电流

10mAp   (DC~50Hz)

20mAp   (>50Hz)

最大输出功率

100Wp

保险丝

4A/250V

电压增益

x0~2000   (1 step/10 step)

负载R上限

≥495kΩ   (Dc~50Hz)

≥245kΩ   (>50Hz)

输出电阻

5kΩ、200kΩ可切换

输入电阻

10kΩ

输入幅度

0~10Vp-pMAX

输出电压误差

≤±3%@(DC，5kV)

电压监测

1000:1

压摆率

≥111V/us

谐波失(THD)

≤1%@1kHz，1kVp-p

输出电压零点漂移

≤±1V

输出接口

高压连接器

保护

过流保护

信号地

与机壳、电源线地相连

供电电压

AC220V±10%，50Hz

工作温度

0°C~   45°C

存储温度

-20℃~50°C

工作湿度

≤80%RH，无冷凝

质保

3年

尺寸

440*290*565mm(宽*高*深)



订货信息

型号

ATA-7050

指标描述

DC~5kHz(-3dB)单通道高压放大器

附件

三芯电源线*1根，BNC线*2根，高压输出线*1根，保险管*1只，产品说明书、合格证、装箱清单、出厂测试报告各1份。
