ATA-M240
ATA-M240

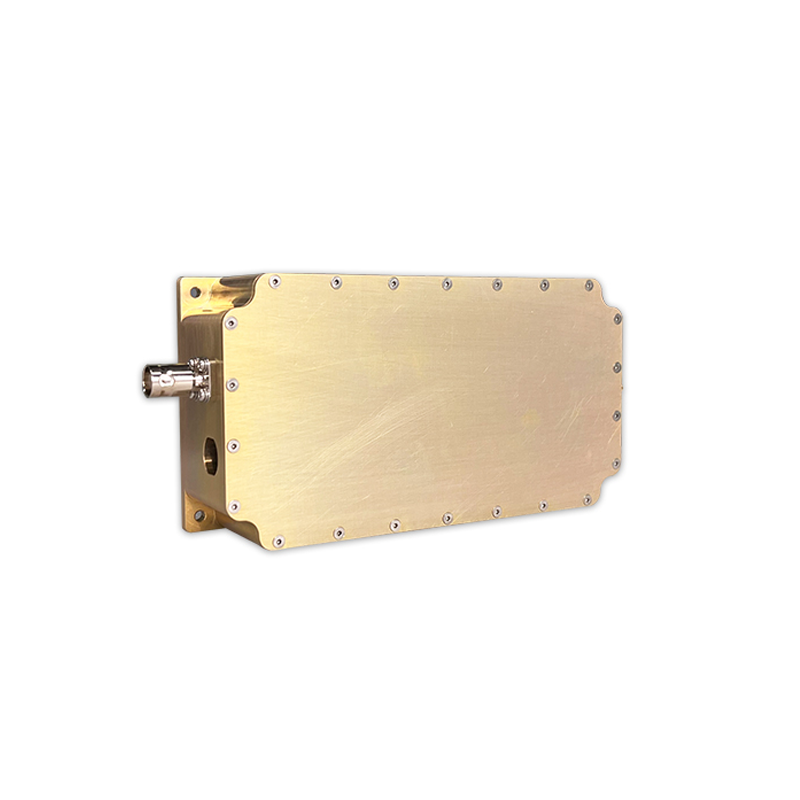

西安安泰 高压放大器模块 ATA-M240

品牌名称：西安安泰

产品型号：ATA-M240

获取报价 加入询盘
产品规格
产品介绍
ATA-M240是一款可放大交流信号的高压放大器模块。具备30kHz至 1.5MHz 的超宽频率范围 ，供电电压 18-28V，最大输出电压可达 400Vpp，结构紧促 ，线性度高 ，整个模块具备完善的过载保护机制。
资料下载
索取PDF产品资料
渠道商
深圳市乐买宜电子有限公司
地址：广东省.深圳市      获取报价
产品详情

产品介绍

ATA-M240是一款可放大交流信号的高压放大器模块。具备30kHz至 1.5MHz 的超宽频率范围 ，供电电压 18-28V，最大输出电压可达 400Vpp，结构紧促 ，线性度高 ，整个模块具备完善的过载保护机制。



产品特点

超宽的频率范围

30kHz~1.5MHz的宽频率量程，通用性，兼容性更强。

信号输入与输出

输入、输出接口均为BNC，控制输入信号和波形，即可实现信号放大。

结构紧促

作为集成模块，它为研发紧凑型产品和系统提供了理想的尺寸。封装成型的设计，具有防潮、防尘、耐振动、耐冲击的特点，提高了产品的可靠性。

供电电压

操作简单，只需DC18-28V的供电电压即可工作。

高可靠性

凭借Aigtek独特的高速功率模块开发技术，我们提供安全、高度可靠的产品。

全固态

全固态配置使用寿命更长。



应用领域

电子实验测试

压电陶瓷驱动

超声波测试

换能器驱动

无线电能传输



技术参数

产品名称

高压放大器模块

型号

ATA-M240

带宽(-3dB)

30kHz~1.5MHz

最大输出电压（峰值）

400Vpp

最大输出电流（峰值）

200mAp

最大输出功率

40Wp

电压增益

0~100倍

供电电压

DC18-28V

输入电阻

50Ω/10kΩ

输出阻抗

1kΩ

输入幅度

10Vpp   (max)

输出接口

BNC

保护

过载保护，过温保护

信号地

与机壳、输出地相连

工作温度

0℃-45℃

存储温度

-20℃-50℃

工作湿度

≤80%RH,无冷凝
