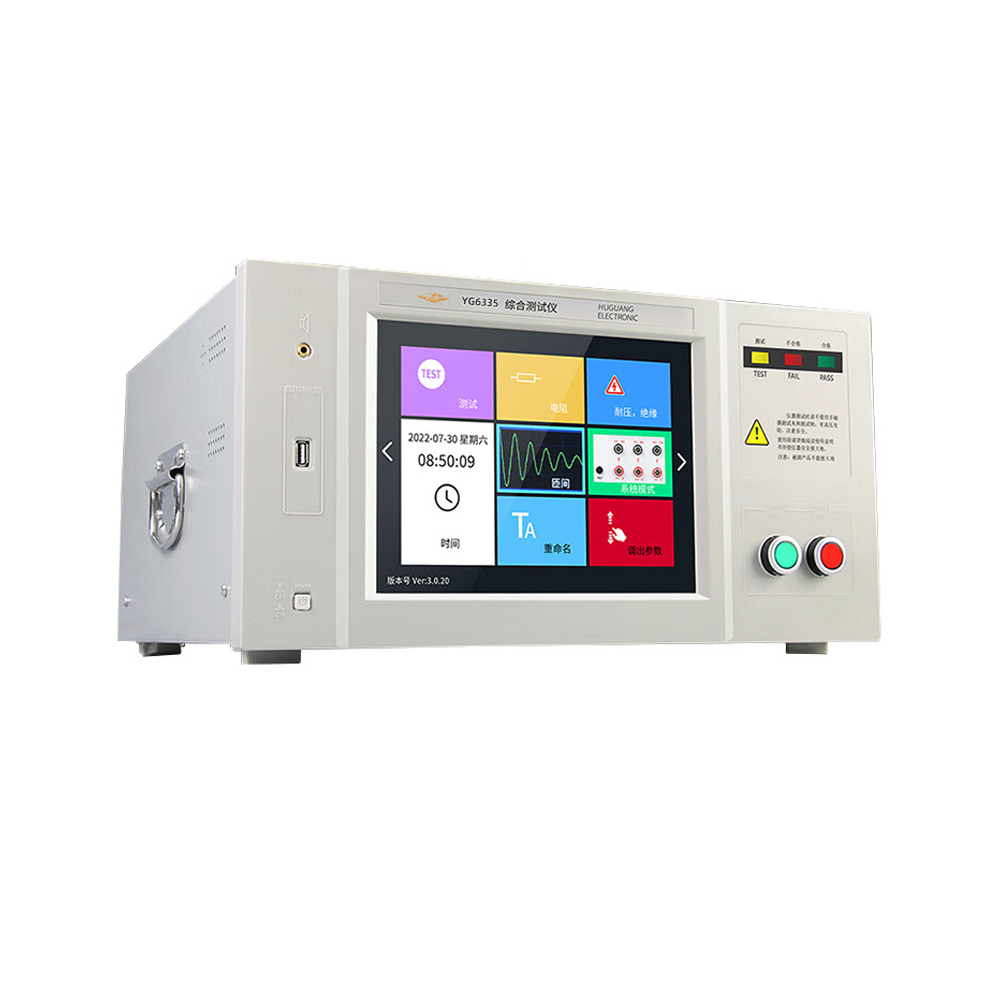

上海沪光 综合测试仪 YG6335

显示屏

800*600电阻触摸彩屏

电源输入

220VAC±10% 50Hz±5%<150W

尺寸

440(W)×450(D)×225(H)mm

重量

约20Kg

环境条件

使用温度：5℃一35℃；使用湿度：20%一80%RH

存储温度：0℃一40℃：存储湿度：5%一90%RH

存储能力

200个存储单元编号（或电机型号）

综合测量顺序

（匝间·绝缘·交流耐压·低电阻）任意排列

相间耐压绝缘

有

匝间电压换向功能

需定制

低电阻温度补偿

打开，关闭

多种工作模式

单绕组，多绕组，主副绕组，三相电机（3线，4线，6线）

分选输出

PLC开关量输出、光耦隔离输出、RS232输出

触发方式

手控、脚控、外部、RS232

声响报警选择

不合格响、合格响、静音、混合声响

音量可选

高音、低音

型号

YG6335-3AMIR型

YG6335-5AMIR型

脉冲电压范围

300V~3KV

500V~5KV

脉冲电压精度

±5%±10V

±5%±20V

脉冲电压步进

10V

单次测量时间

0.2S

连续冲击次数

1-99次

充磁设置

0-9次

检测判断模式

面积、面积差、电晕放电量、相位

重复精度

面积±1%、面积差±1%

型号

YG6335-3AMIR型

YG6335-5AMIR型

交流电压设定

300V~3KV

500V~5KV

电压精度

±5%+10V

±5%+20V

电压步进

10V

时间设置

1.0S~99.9S

最大电流

20.00mA(可定制100mA)

分辨力

0.01mA

电流精度

5%+5个字

直流绝缘电阻技术指标

型号

YG6335-3AMIR型

YG6335-5AMIR型

直流电压设定

0.5kV，1.0kV

最大负载

1VA

最大输出电流

1mA

电压精度

±3%+10V

绝缘电阻精度

1-200M(   5%+8个字）200-2000M ( 10%+8个字）

时间设置

1.0 S~99.9 S

最小电阻

小于1M判定不合格

直流低电阻技术指标

型号

YG6335-3AMIR型

YG6335-5AMIR型

电阻范围

0.10uΩ~20kΩ

电阻精度

200mQ±0.5%+3个字（2Ω，2Ω，200Ω，2kΩ，20kΩ )±0.2%+3个字

单次测量时间

0.2S

分选方式

绝对值，百分比，三相电机模式

量程

20mΩ,200mΩ,20Ω,20Ω,200Q,2kΩ,20kΩ

温度补偿

ON，OFF
