产品介绍

采用高稳定性高压冲击电源和可控硅模块控制的高压开关器件，大幅度提高了产品的稳定性、可靠性。(完全避免了第一代模拟产品“充气氢闸管”、“示波管”等造成的稳定性差，开机预热时间长，寿命短，易老化等问题。)
采用高稳定性高压冲击电源和可控硅模块控制的高压开关器件，大幅度提高了产品的稳定性、可靠性。( 完全避免了第一代模拟产品“充气氢闸管”、示波管“等造成的稳定性差，开机预热时间长，寿命短，易老化等问题。)
LCD显示及比较测量波型。避免了CRT (示波管)易老化、亮度低等问题
可有效判断电机或变压器线圈匝间、层间短路，绝缘不良，圈数超差
电脑控制峰值电压，100V/STEP
采用先进的数字信号处理技术，超强抗干扰能力
研发同时显示两组被测线圈之间波形面积差的百分比，避免了人工判断容易产生的误判、漏判行为。此功能深受广大用户的欢迎

资料下载

索取PDF产品资料

渠道商

深圳市乐买宜电子有限公司

地址：广东省.深圳市获取报价

产品详情

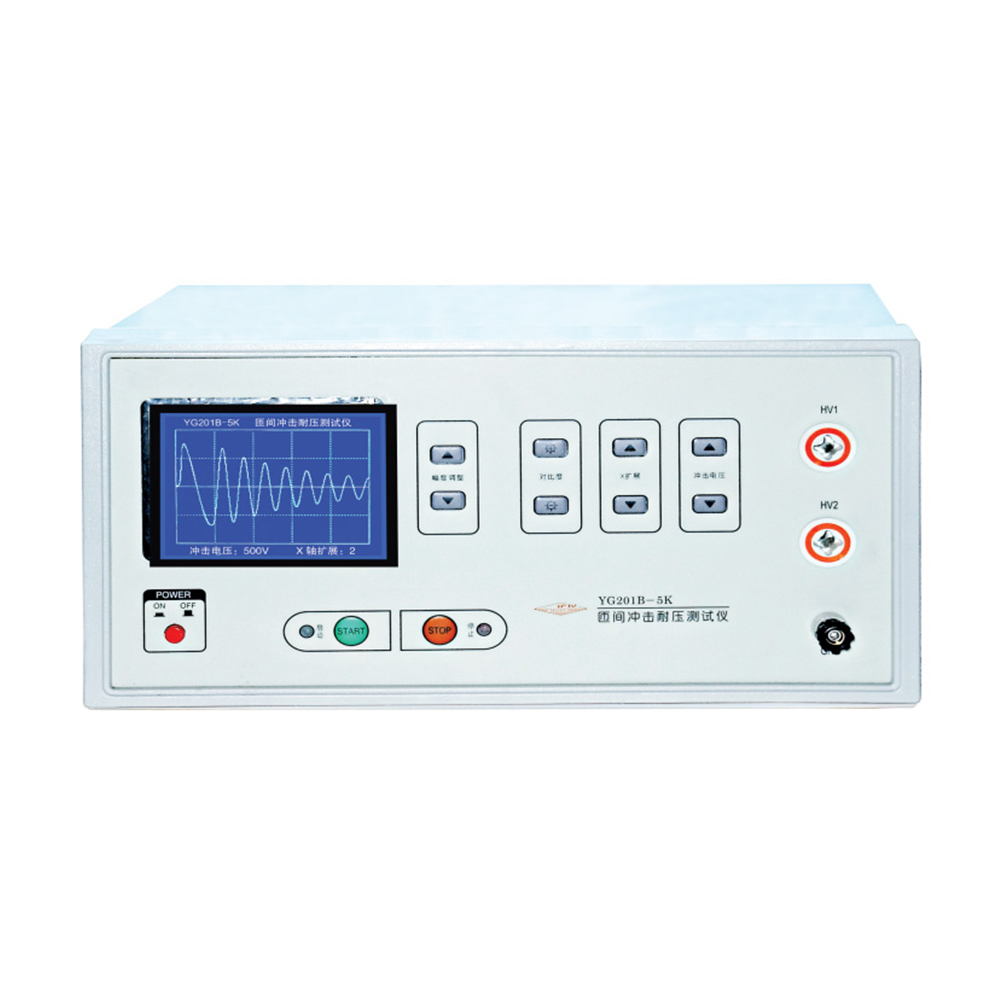

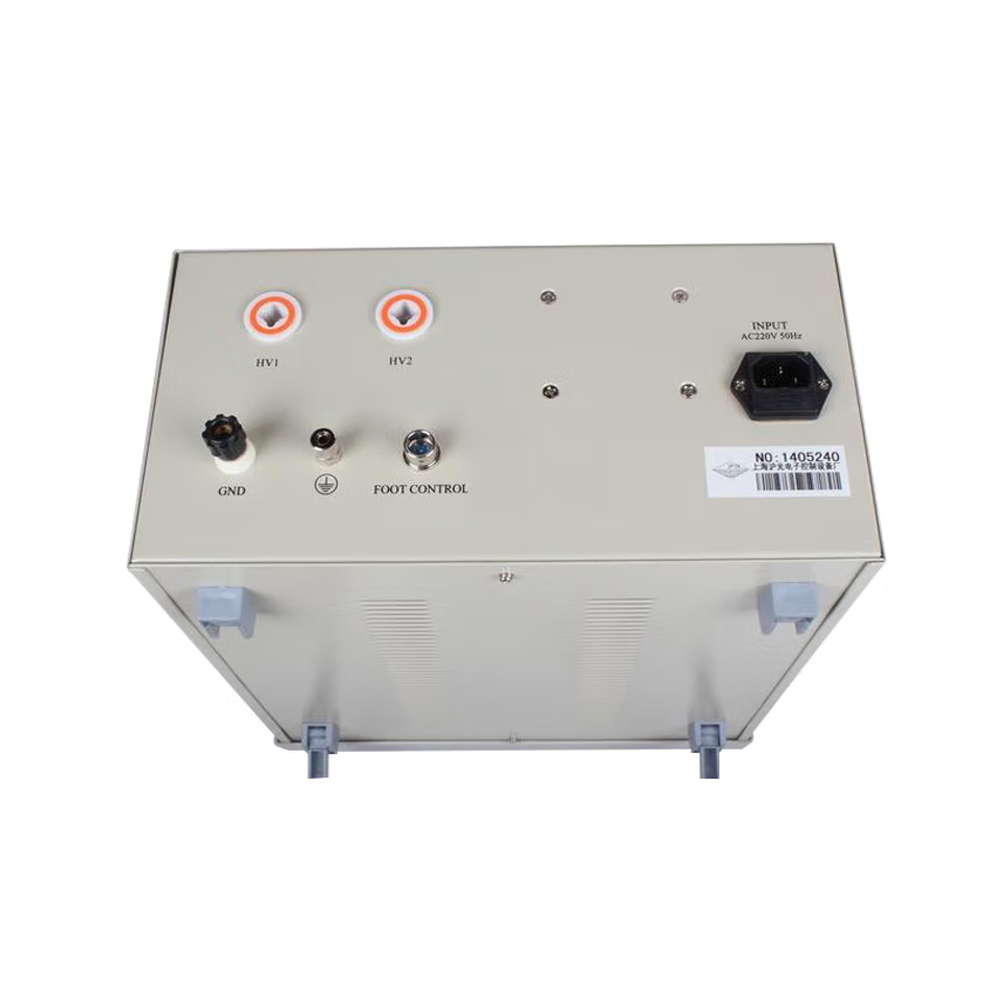

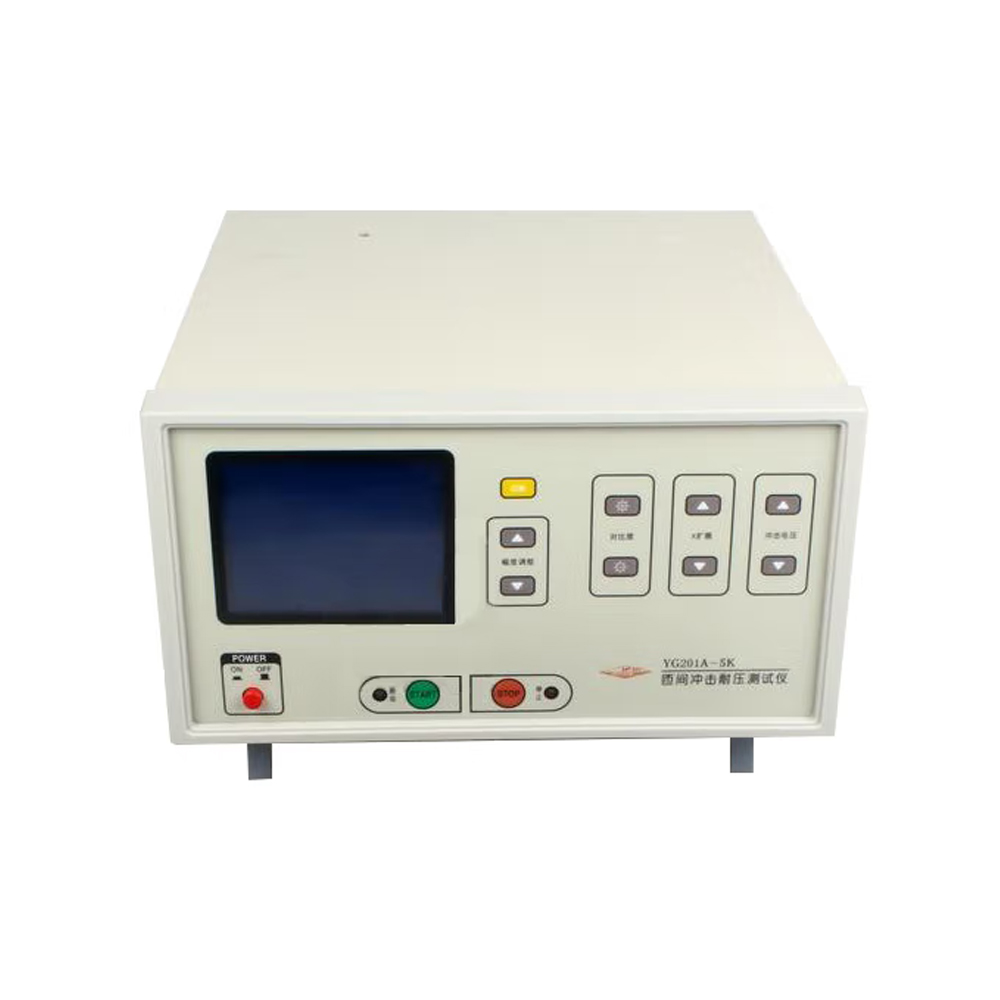

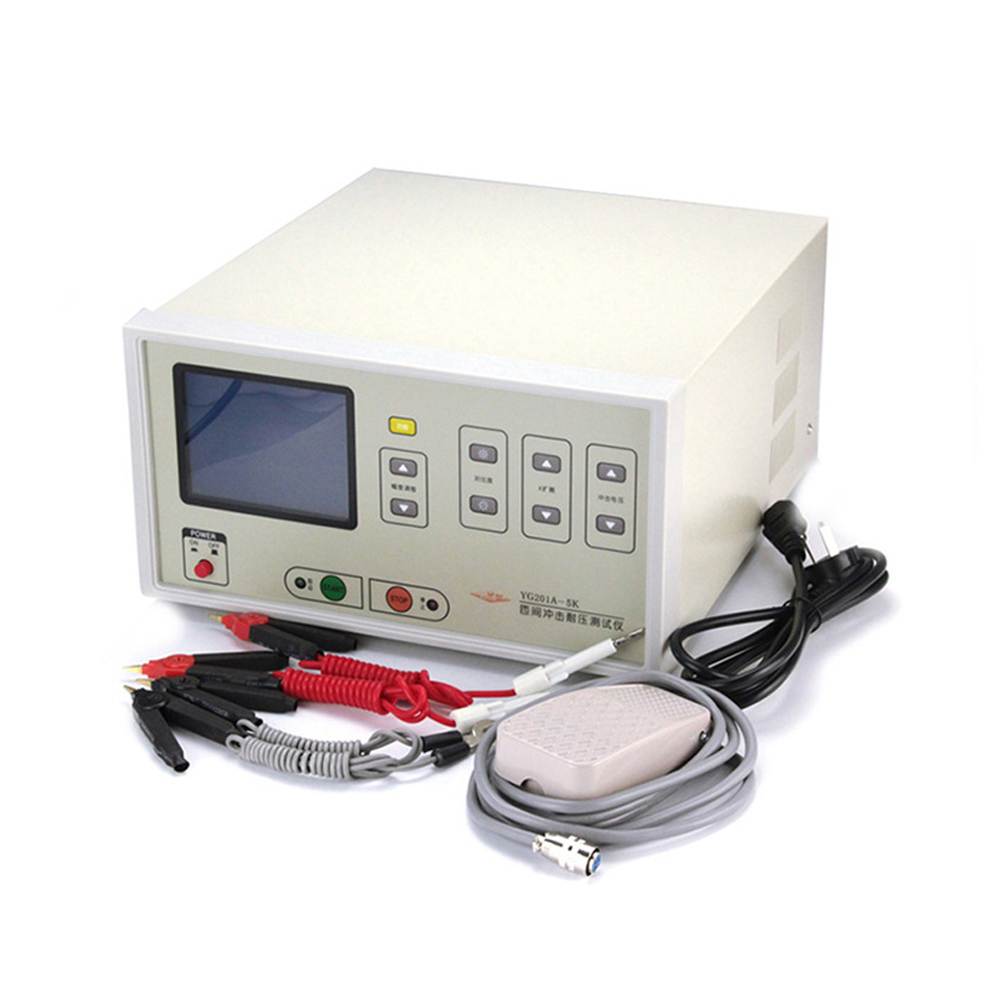

YG201A/B-5K 匝间绝缘测试仪

YG201系列匝间耐压测试仪采用“冲击波型比较法”，将具有规定峰值电压( 一般是高于数倍的工作电压)加于被测线圈绕组上，通过比较两个震荡波形的差异。从而判断线圈匝间绝缘好坏，电晕放电，局部短路等各种故障均能直观的判断，两组被测线圈面积误差百分比显示，直观明了，避免了操作人员在观察波形时的人为误差，又能大大提高操作效率。

产品特点
采用高稳定性高压冲击电源和可控硅模块控制的高压开关器件，大幅度提高了产品的稳定性、可靠性。(完全避免了第一代模拟产品“充气氢闸管”、“示波管”等造成的稳定性差，开机预热时间长，寿命短，易老化等问题。)
采用高稳定性高压冲击电源和可控硅模块控制的高压开关器件，大幅度提高了产品的稳定性、可靠性。( 完全避免了第一代模拟产品“充气氢闸管”、示波管“等造成的稳定性差，开机预热时间长，寿命短，易老化等问题。)
LCD显示及比较测量波型。避免了CRT (示波管)易老化、亮度低等问题
可有效判断电机或变压器线圈匝间、层间短路，绝缘不良，圈数超差
电脑控制峰值电压，100V/STEP
采用先进的数字信号处理技术，超强抗干扰能力
研发同时显示两组被测线圈之间波形面积差的百分比，避免了人工判断容易产生的误判、漏判行为。此功能深受广大用户的欢迎

技术参数

型号	YG201A-5K	YG201B-5K
脉冲峰值电压范围	0~5000V 100V/STEP
峰值电压准确度	±5%
脉冲电容量	0.01uF	0.022uF
波形显示方式	5”LCD
测量方式	双路比较法
触发方式	手控/脚控
测试精度	<5%(1KV-5KV)
工作电源	220V±10% 50HZ
重量	10kg	13kg
体积	320×380×180 ( mm)	380×460×205(mm)
测试速度	6次/s
