上海沪光 线圈圈数测量仪 YG110/110A

品牌名称：上海沪光

产品型号：YG110/110A

获取报价 加入询盘
产品规格
产品介绍
圈数测量量程广：0-60000圈(可扩展至120000圈)
可自由设置“圈数超差”、“线圈短路” 等分选功能
可配置各种规格的传感器 ，满足不同客户的需求
测试稳定度高，能满足互感器等要求严格的行业
LCD液晶模块显示，人性化操作界面，简单易学
高达3次/秒的测量速度
YG110A型不带短路 测试功能

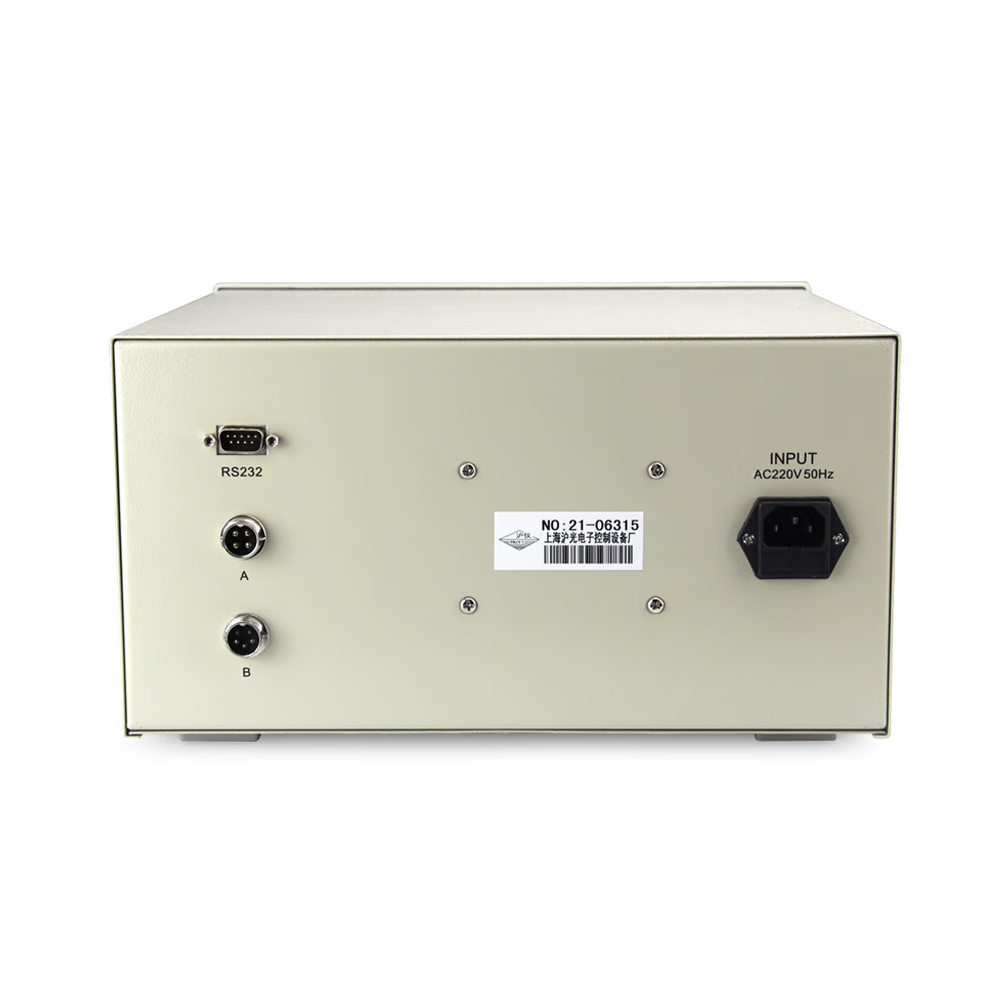

RS232通讯
资料下载
索取PDF产品资料
渠道商
深圳市乐买宜电子有限公司
地址：广东省.深圳市      获取报价
产品详情

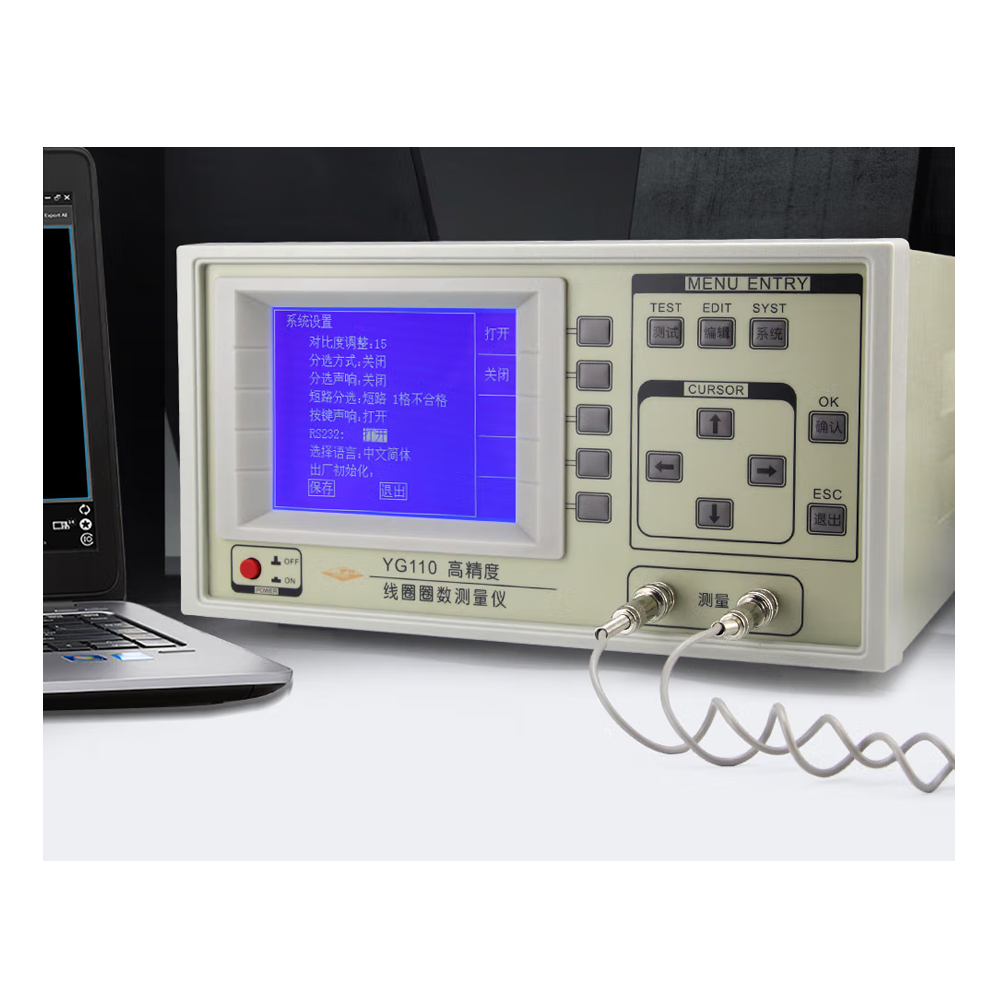

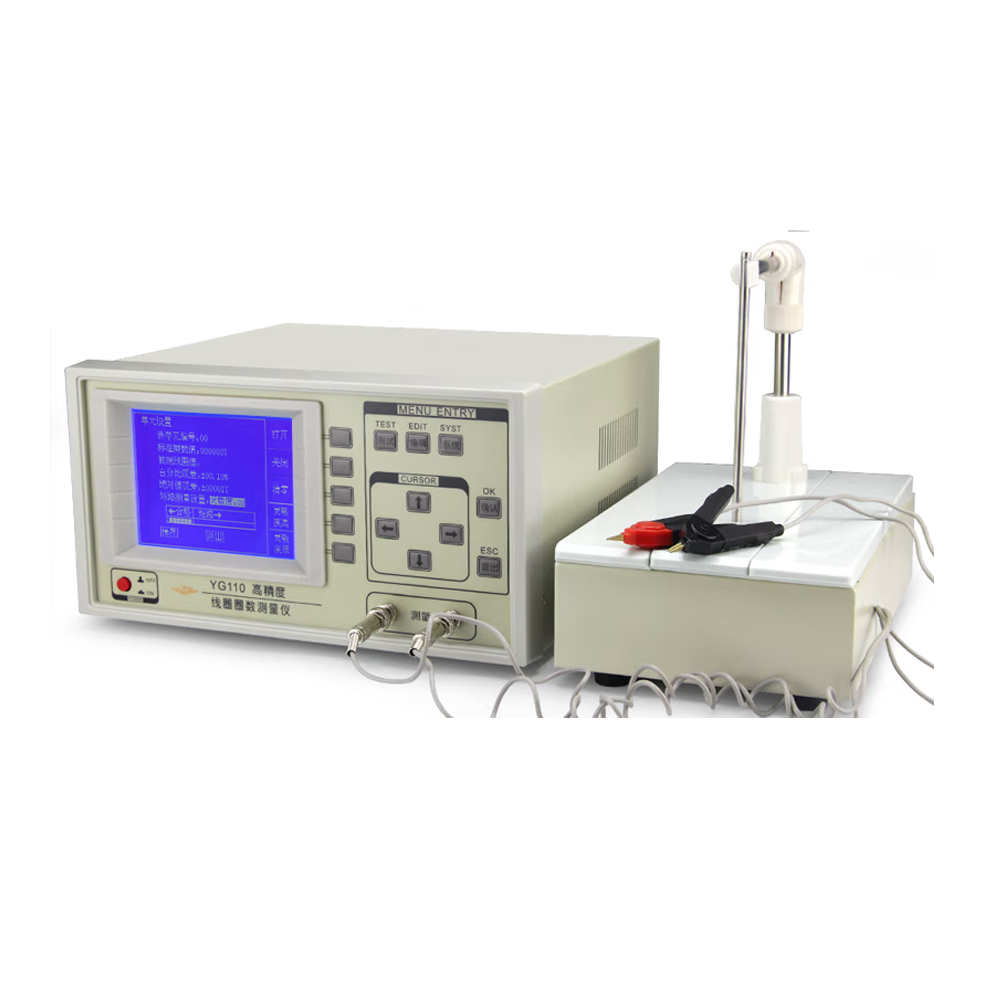

YG110/110A 线圈圈数测量仪

YG110型线圈测量仪是国际上首款能同时测量线圈圈数和短路的仪器，它不但提高了测量速度，还解决了YG-102短路测量仪不能测量大口径线圈，粗铜线线圈短路的难题。解决了困扰线圈制造行业很久的短路测量难的问题。

YG110还具有0.2%的测量精确度，高达0.01%的分辨率，能满足各种行业线圈测量的需求。


产品特点
圈数测量量程广：0-60000圈(可扩展至120000圈)
可自由设置“圈数超差”、“线圈短路” 等分选功能
可配置各种规格的传感器 ，满足不同客户的需求
测试稳定度高，能满足互感器等要求严格的行业

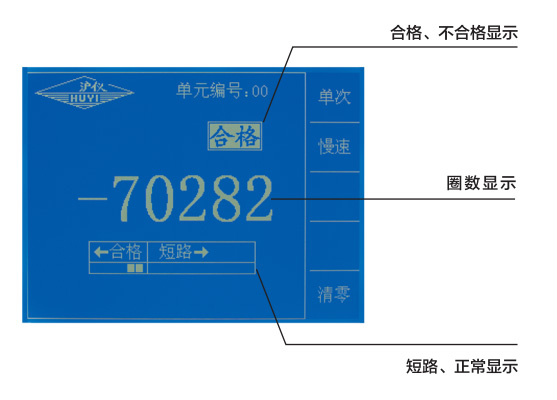

LCD液晶模块显示，人性化操作界面，简单易学
高达3次/秒的测量速度
YG110A型不带短路 测试功能
RS232通讯

技术参数

型号

YG110-10

YG110-6

YG110-4

YG110-x

被测线圈内径

>10mm

>6mm

>4mm

特殊尺寸:
  ●Φ内<4mm、h>110mm
  ●特殊尺寸精度与范围需与用户商议而定
 ● 线圈高度>110mm、Φ外>120mm可订制

被测线圈外径

>12mm

被测线圈高度

H<110mm

测试传感器规格

10

6

4

被测线圈范围

0~60000圈（可扩展至120000圈）

圈数测量精确度

0~300圈±0圈、500~20000圈±0.2%、2000o-60000圈±0.5%

圈数测量分辨力

10000圈以上±0.01%

分选方式

绝对值、百分比、关闭

测量速度

快速3次/秒  中速2次/秒   慢速1次/秒

外形尺寸

约320mm× 300mm×180mm

重量

约5kg

短路测量精度

0.1mm线径以上，经样品线圈较正后，1000圈短路1圈，指针移动1格以上
