Mini LED背光模组检查机

提供Mini LED背光模组点亮时所需电源/GPIO,以及分区控制SPI信号



产品特点

高功率输出电源

多种调测接口

分体式架构

多通道



主要用途及应用场景

1寸~75寸Mini LED背光模组的点屏

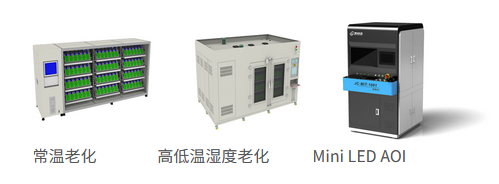

适用于小、中、大尺寸的Mini LED背光的检测,可满足研发调试、产线生产、老化测试等需求



功能及应用展示


Mini LED背光模组检查机-1.png

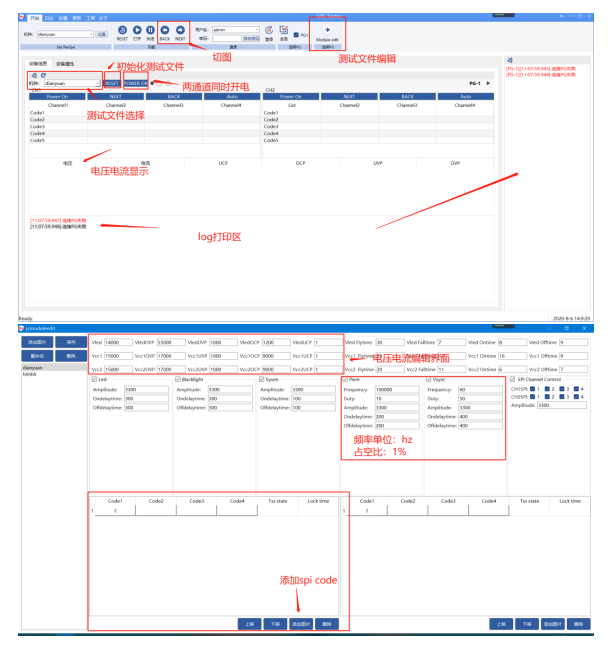

配套软件

UIS测试设备管理系统


Mini LED背光模组检查机-2.png

应用终端


Mini LED背光模组检查机-3.png

产品优点

高功率输出电源

支持高功率VLED电源输出,最大输出功率1400W,同时满足穿戴Mini LED背光模组至TV Mini LED背光模组点屏检测需求

分体式架构

采用分体式架构解决SPI传输链路短的问题,适用于各种老化炉和自动化线体

多种调测接口

支持PWM调光方式

支持SPI调光方式

可扩展支持LVDS调光方式

多通道

支持1:2 Mini LED背光模组点屏测试、支持8CH独立SPI



关键技术点

Mini LED背光驱动

SPI分区控制

脚本编辑CODE

高功率VLED电源

支持静态画面和动态画面

PWM调光及VSYNC同步

技术参数

环境规格

电源供给

AC 220V±10%;50Hz±2%

功耗

1600W

存贮温度

-40℃~85℃

工作温度

0℃~60℃(主机)、-30℃~85℃(信号扩展板套件)

工作湿度

<85%RH(no condensation)

工作环境

空气洁净等级大于等于5级(百级,ISO 14644-1)


信号

规格

LED   EN

电平1.2~5V
  H/LNC,硬件默认态NC

BL_EN

电平1.2~5V
  H/L/NC,硬件默认态NC

SYS_EN

电平1.2~5V
  H/L/NC,硬件默认态NC

VSYNC

20~480Hz@1Hz   Step
  1一100%@1%Step占空比
  电平1.2~5V

PWM

100~480Hz@1Hz   Step
  1一100%@1%Step占空比
  电平1.2~5V

SPI

三线   SPI、四线SPI
  时钟频率50MHz Max



电源规格

电源规格

电压范围

电压步进

额定电流

额定功率

纹波

电流监控

VLED

5~48V

0.1V

50A

1400W

50mV

±1%

VCC1

1~15V

4A

60W

±1%

VCC2

1~15V

4A

60W
