OLED CELL ShortingBar Aging PG

武汉精测 OLED CELL ShortingBar Aging PG

品牌名称:武汉精测

产品型号:OLED CELL ShortingBar Aging PG

产品规格
产品介绍
支持最大1:20点屏
并联支持最大20寸OLED产品
支持硬件限流保护
支持恒流自动补偿
资料下载
渠道商
地址:广东省.深圳市      获取报价
产品详情

OLED CELL ShortingBar Aging PG

提供OLED CELL点屏时所需信号,数据和电源信号;

提供1对多点屏的各种Aging功能;



产品特点

支持最大1:20点屏

并联支持最大20寸OLED产品

支持硬件限流保护

支持恒流自动补偿



主要用途及应用场景

0.1寸~20寸 穿戴/手机/NB类OLED CELL点屏;

适用于产线,品质,研发的ACA,MCA,寿命机等各种inline/offline应用。

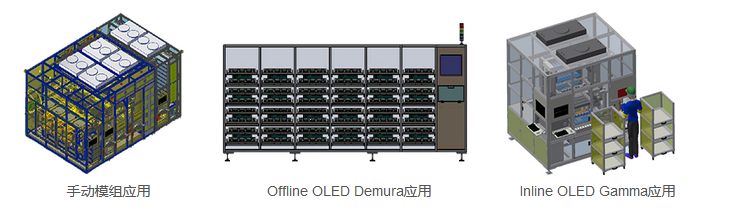

功能及应用展示

OLED CELL ShortingBar Aging PG-1.png

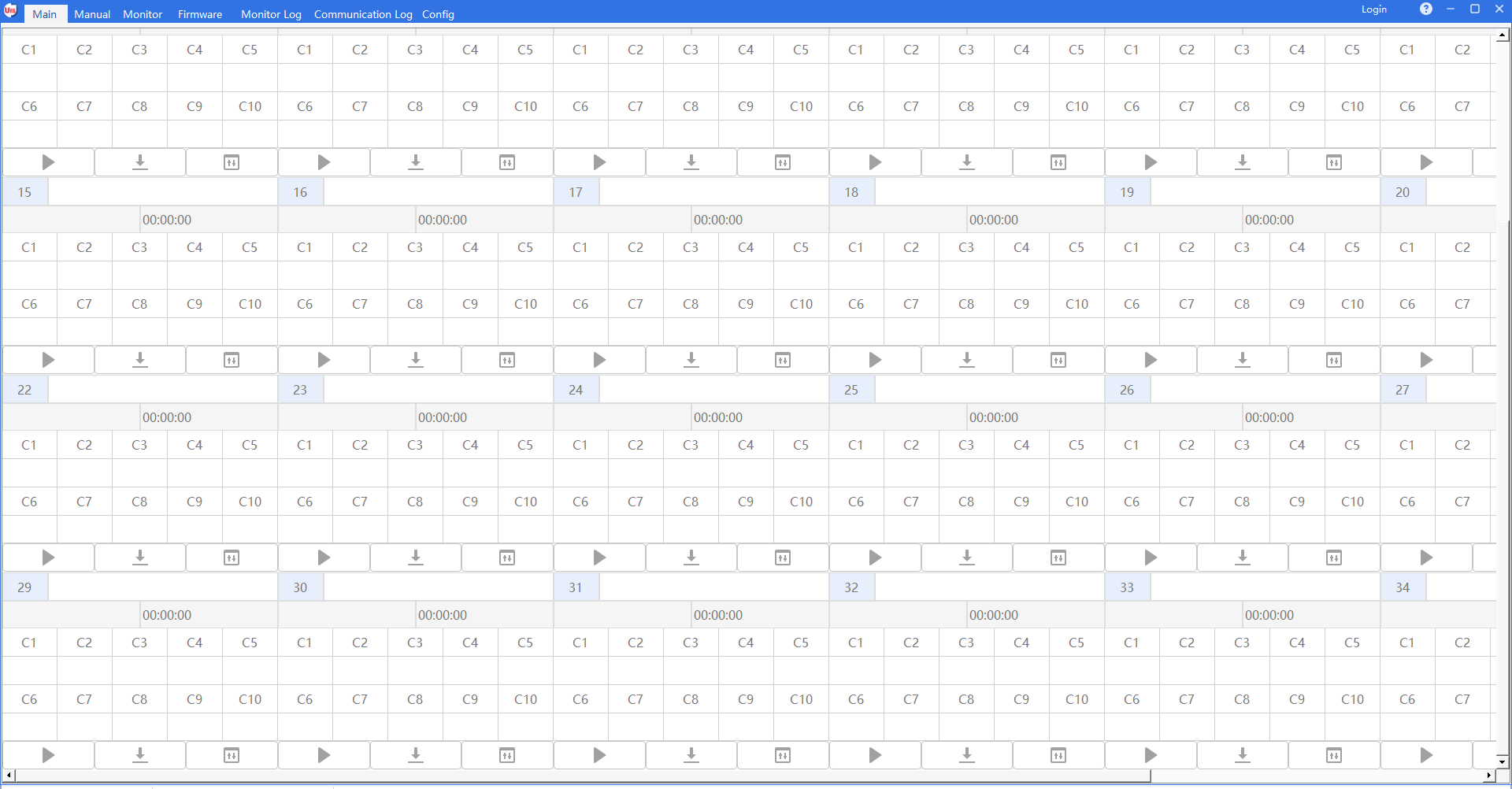

配套软件

UIS测试设备管理系统



应用终端


OLED CELL ShortingBar Aging PG-3.png

产品优点

1. 高稳定性

输出通道采用集成芯片方案,具有高规格和高可靠性;

2. 多层保护机制

支持硬件限流保护,极大提升了对屏体和PG的保护,同时支持可配软件保护;

3. 温度监控

支持对PG内部环境温度监控和上传服务器;

4. Aging功能组合

支持L-Aging,T-Aging,R-Aging,并提供恒流补偿,恒压补偿,过渡画面等组合功能;


关键技术点

1. 高精度电压输出

2. 灵活的通道配置和组合

3. Aging瞬态电流抑制功能

4. 强大的数据分析,良率统计汇总,一站式管理软件

技术参数

名称

OLED   CELL ShortingBarAging PG

应用场景

ACA/MCA/Lifetime

屏体尺寸

0.1~20寸

点屏数最

10Panel
  (穿戴20Panel)

通道总数量

150CH

信号通道

数量

40CH

电压

±25V

电流

AC&DC:200mA

输出精度

±20mV

输出步进

1mV

时基

10ns

爬升时间

<200ns

纹波

<100mVpp

电压监控

数据通道

数最

70CH

电压

±25V

电流

AC&DC:200mA

输出精度

±20mv


输出步进

1mv

时基

10ns

爬升时问

<200ns

纹波

<100mVpp

电压监控

电流监控

电源通道

数量

40CH

电压

±25V

电流

Max: 2A

输出精度

±20mV

输出步进

1mV

时基

10nS

纹波

<100mVpp

电压监控

电流监控
