产品详情

LCM中大尺寸图形信号发生器

提供LCD模组点屏时所需电源/图形视频信号/GPIO等激励

提供多种对外调测通讯接口,用于屏端的VCOM、Gamma、Demura的调测及烧录



产品特点

一体式架构

多种信号规格

快速启动

精准时序控制



主要用途及应用场景

14寸~65寸 NB/TV类LCD Open Cell/模组点屏

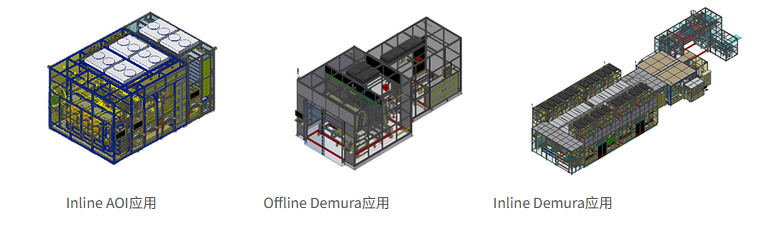

适用于Offline/Inline模式的RT点灯检查机、AMT、MMT、PCBI、Demura、AOI等信号点屏应用场景


功能及应用展示

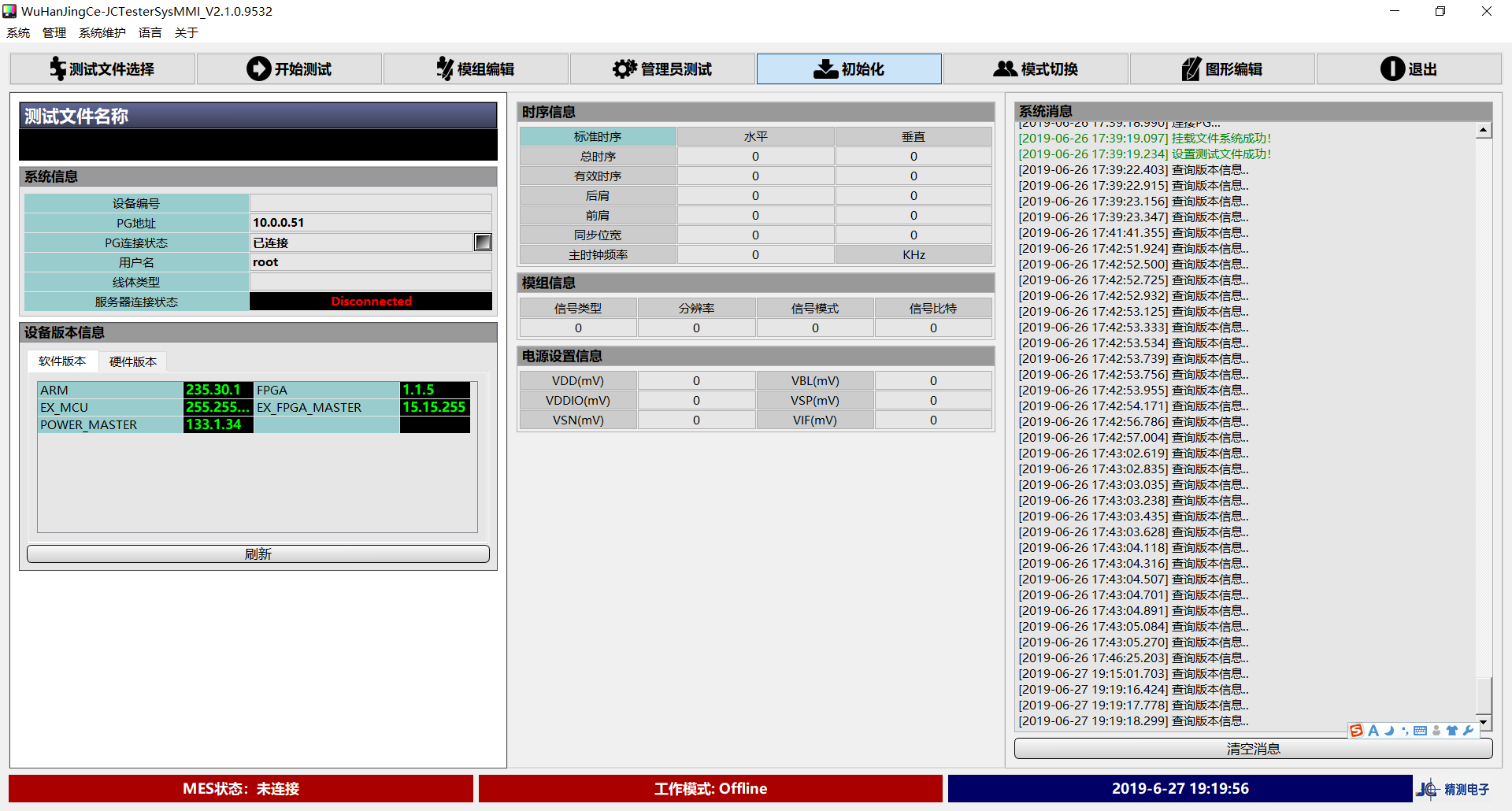

配套软件

TEMS测试设备管理系统

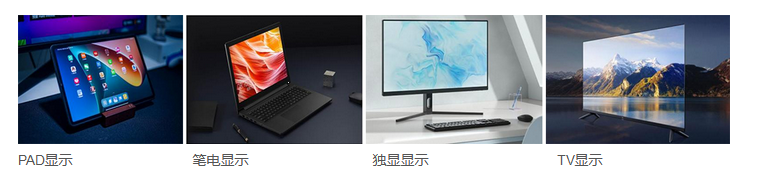

应用终端



产品优点

1. 一体式架构

采用主机搭配信号转板套件的方式组成一体机,有效减少系统互联,便于产线安装使用及维护

2. 多种信号规格

可选择不同的信号转板套件支持各种视频信号,包括LVDS、DP、V-by-one、HDMI,并提供LCD产品点屏所需系统电源和背光电源

3. 快速启动

设备220V开电5S 内可完成模组点亮

4. 精准时序控制

所有输出信号/电源的时序精度可达到±1ms



关键技术点

1. V-by-one@HS、DP 1.2、DP 1.4、HDMI 2.0

2. 4K动态图片显示

3. 4K视频播放和投屏

4. EDID的读取/写入/比对

5. Flicker/Gamma自主调节算法,Flicker/Gamma的调节和烧录

6. 自带图片编辑软件,各种复杂图片编辑

7. 标准第三方调用接口协议,千兆以太网通讯

技术参数

环境规格

电源供给

AC 220V±10%;50Hz±2%

功耗

300W

存贮温度

-40℃~85℃

工作温度

0℃~70℃

工作湿度

<85%RH   (no condensation)

工作环境

空气洁净等级大于等于5级〔百级,ISO 14644-1)



信号

规格

LVDS

VESA/JEIDA
  6/8/10/12bit
  1/2/4/8 Link
  3840*2160@60Hz Max

DP

eDP   v1.2a(现可扩展eDP v1.4a)
  6/8/10/12bit
  1/2/4/8 Lane,5.4Gbps/Lane Max
  3840*2160@144Hz Max

V-by-one

v-by-one@HS   Standard V1.4
  6/8/10/12bit
  4/8/16/32Lane,3.75Gbps/Lane Max
  3840+2160@240Hz Max

HDMI

HDMI   2.0
  6/8/10bit
  18Gbps Max
  3840+2160@60Hz Max

其它信号

千兆以太网/USB 2.0/UART RS232/IC/GPIO


电源种类

电压范围

电压调节步进

通道

电流范围

功率范围

电压输出精度

电流监控精度

VDD

3V~24V

0.1V

2

5A(MAX)/CH

150W (Max)/total

±100mV  (Max)

<1A ,±10mA
 <5A,±100mA

VBL

5V~30V

0.1V

2

5A(MAX)/CH

300W (Max)/total

±100mV(Max)

<1A , ±10mA
 <5A , ±100mA

LED_Driver

24V~120V

1V

16串

200mA/串

360W(Max)/total

±1V(Max)

<20mA,±1mA
 <200mA,±2%

VBL

5V~30V

0.1V2
15A(MAX)/CH

900W (Max)/total

±100mV (Max)

<1A,±10mA
 <5A±100mA
 <15A,±2%

LED   Driver

24V~150V

1V

16串

200mA/串

360W(Max) /total

±1V (Max)

<20mA,±1mA
 <200mA,±2%
