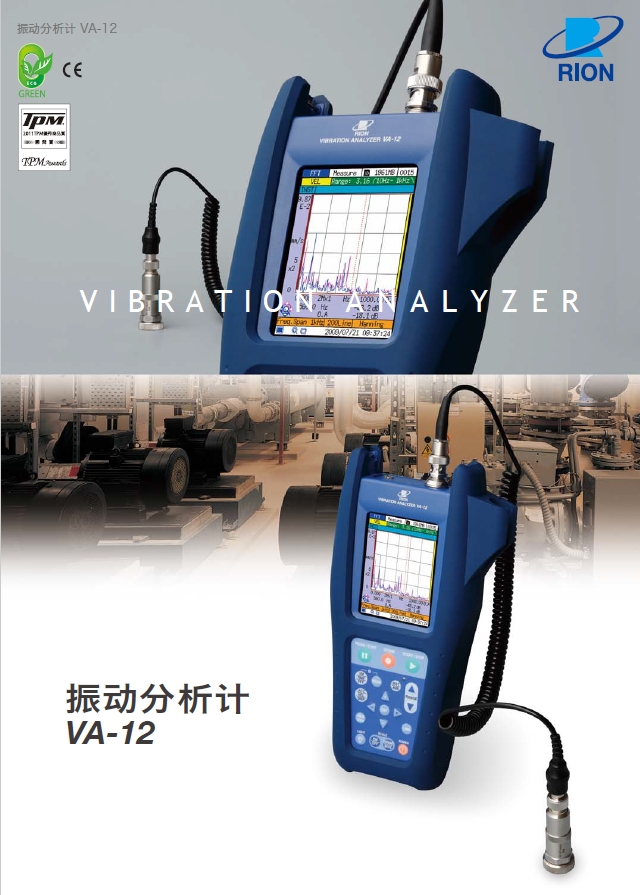

日本理音 振动测量仪 VA-12(已停产)

输入

测量通道数

1通道

连接器及种类等

BNC、CCLD 18 V 2 mA（CCLD 24 V 4 mA为出厂选项）

感应器

压电式加速度传感器PV-57ｴ（附件）

输入范围

灵敏度为0.100～0.999 mV/(m/s2)时

ACC   (加速度)

10、31.6、100、316、1 000、3 160、10 000   m/s2（rms）

VEL   (速　度)

31.6、100、316、1 000、3 160、10 000、31   600 mm/s（rms）

DISP   (位　移)

0.89、2.83、8.94、28.3、89.4、283、894 mm（EQp-p）

使用PV-57ｴ、灵敏度为1.00～9.99 mV/(m/s2)时

ACC   (加速度)

1、3.16、10、31.6、100、316、1 000 m/s2（rms）

VEL   (速　度)

3.16、10、31.6、100、316、1 000、3 160   mm/s（rms）

DISP   (位　移)

0.089、0.283、0.894、2.83、8.94、28.3、89.4 mm（EQp-p）

灵敏度为10.0～99.9 mV/(m/s2)时

ACC   (加速度)

0.1、0.316、1、3.16、10、31.6、100 m/s2（rms）

VEL   (速　度)

0.316、1、3.16、10、31.6、100、316 mm/s（rms）

DISP   (位　移)

0.0089、0.0283、0.0894、0.283、0.894、2.83、8.94 mm（EQp-p）

测量范围（使用PV-57ｴ时、高通滤波器3 Hz 、低通滤波器20   kHz ）

ACC　(加速度)

0.02～141.4 m/s2（rms）连续测量、1 Hz～5 kHz

最大瞬间加速度

700   m/s2

VEL　 (速　度)

0.2～141.4 mm/s（rms）159.15   Hz时

DISP　(位　移)

0.02～40.0 mm（EQp-p）15.915   Hz时

测量频率范围（电气性能）

ACC　(加速度)

1   Hz～20 kHz

VEL   　(速　度)

3   Hz～3 kHz

DISP　(位　移)

3   Hz～500 Hz

加速度包络线

1   kHz～20 kHz

滤波器

前置滤波器

高通滤波器

1Hz(仅加速度)、3 Hz、10 Hz、1 kHz（-10 ％点）截止性能   -18 dB/oct

低通滤波器

1   kHz、5 kHz、20 kHz（-10 ％点） 截止性能 -18 dB/oct

加速度包络线用滤波器

高通滤波器

1   kHz（-10 ％点）截止性能 -18 dB/oct

自噪声

高通滤波器3 Hz、低通滤波器 20 kHz、最小量程时

ACC　(加速度)

0.01   m/s2（rms）以下

VEL　 (速　度)

0.1   mm/s（rms）以下

DISP　(位　移)

0.01   mm（EQp-p）以下

A/D转换

24   位ΔΣ方式51.2 kHz

动态范围

最大110   dB（加速度）

振动测量仪模式

ACC　(加速度)

m/s2   rms値、波形峰值、峰值系数

VEL　 (速　度)

mm/s   rms値

DISP　(位　移)

mm   EQp-p

FFT模式

时间波形、光谱、加速度包络线处理

可分析点数

512、1 024、2 048、4 096、8 192（3 200线）

时间窗函数

矩形、汉宁、平顶

演　算

线性平均、最大值、指数平均、瞬间值

可分析频率范围

100   Hz、200 Hz、500 Hz、1 kHz、2 kHz、5 kHz、10 kHz、20 kHz

显示

光谱

10个最大峰值列表、柱形图显示（DC除外）

放大

X轴：×1、×2、×4、×8、×16

Y轴：2N、N = 0 ～10（1～1 024倍）

光谱模式时与已存数据的重叠显示

时间波形

柱形图显示

放大

X轴：×1、×2、×4、×8、×16、×32

Y轴：2N、N = 0 ～14（1～16 384倍）
