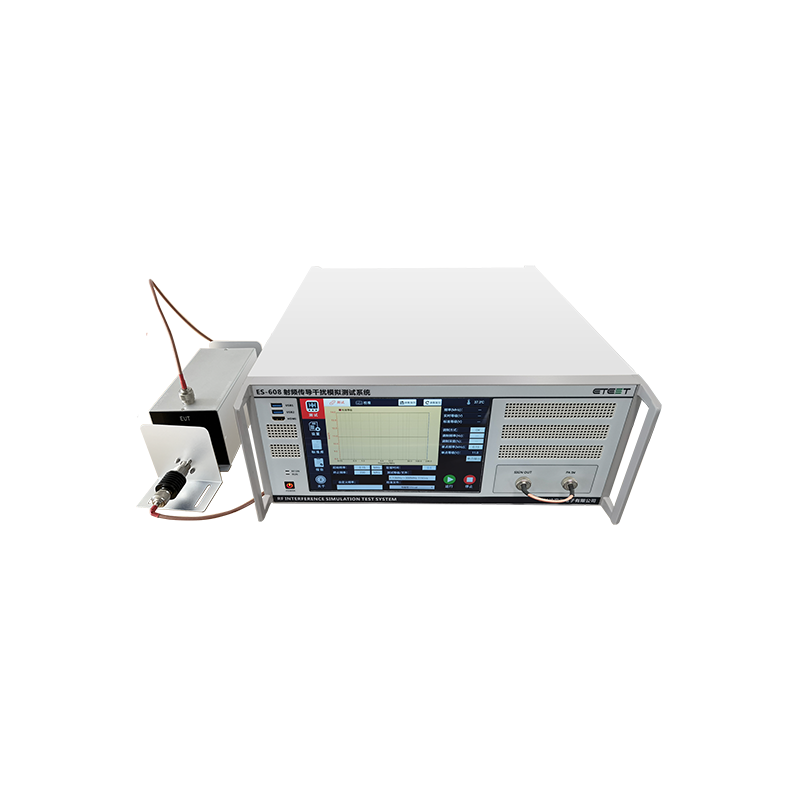

容测电子 射频传导干扰模拟测试系统 ES-608

品牌名称:容测电子

产品型号:ES-608

产品规格
产品介绍
ES-608 射频传导抗扰度测试系统有非常高效的注入效率,耦合去耦合网络、电磁钳、电流钳法均支持10V测试要求,广泛用于医疗、电力、工业控制、新能源充电桩、通讯等行业。符合IEC61000-4-6、GB/T17626.6、CISPR 35标准要求。
资料下载
渠道商
地址:广东省.深圳市      获取报价
产品详情

产品介绍

ES-608 射频传导抗扰度测试系统有非常高效的注入效率,耦合去耦合网络、电磁钳、电流钳法均支持10V测试要求,广泛用于医疗、电力、工业控制、新能源充电桩、通讯等行业。符合IEC61000-4-6、GB/T17626.6、CISPR 35标准要求。



产品特点

一体化设计,内置功率放大器、信号源、功率计、定向耦合器、6dB衰减器
采用10.1寸智能化电容触控显示屏,操作简单
系统频率范围:150kHz~300MHz
CDN法、电磁钳法、电流钳法均支持10Vrms以上
支持1~99%幅度调制,调制频率1Hz~10KHz
整个系统校准时间小于30s
驻留时间0.2s~999s
自动储存测试报告,报告格式可自由编辑
内置100W线性放大器
支持校准或测试曲线任意变化
支持任意频段测试



应用领域

新能源、低压电器、通讯通信、仪器仪表、家用电器、轨道交通、医疗器械、汽车电子、电力、灯具照明、工业设备等等



符合标准

IEC61000-4-6、GB/T17626.6、EN61000-4-6、YY0505、CISPR 35、IEC60601



技术参数

系统输出参数

频率范围

150kHz~300MHz

输出阻抗

50Ω、150Ω

正反向功率监测

支持

信号源

频率范围

9kHz~400MHz

分辨率

1kHz

输出电平

-48~+10dB

分辨率

0.1dBm

设定时间

1ms

非调制信号

连续波

调制模式

幅度调制

调制频率

1Hz~10kHz

幅度调制AM

支持1%~99%幅度调制

连续波CW

无调制

分辨率

1Hz

脉冲调制频率

1Hz~1kHz可调

占空比

1~100%

频率分辨率

1Hz

电压驻波比(VSWR)

1:1.2

连接器

N型

功率放大器

频率输入范围

150kHz~300MHz

输出功率

100W

增益

48dB   ±1dB

谐波

<15dBc

谐波失真

<-10dBc

功率计

频率范围

9kHz~400MHz

线性测量范围

-50dB~+10dB

测量精度

±0.5dB

底噪声

大于测量范围以下6dB

输入回波损耗

20dB

连接器

N型

定向耦合器

耦合度

50dB

最大输入功率

150W

频率范围

150kHz~400MHz

通用参数

输出接口

N型母头

操作系统

Android

屏幕

1280×800LCD彩色液晶触摸显示,支持10点触控

语言

中文、英文切换

其他接口

HDMI、RS485、USB、N型

使用环境

温度:10℃~40℃,湿度:30%~70%

设备供电

AC:100~250V@50Hz/60Hz

外形尺寸

4U/19"标准机箱

重量

21kg
